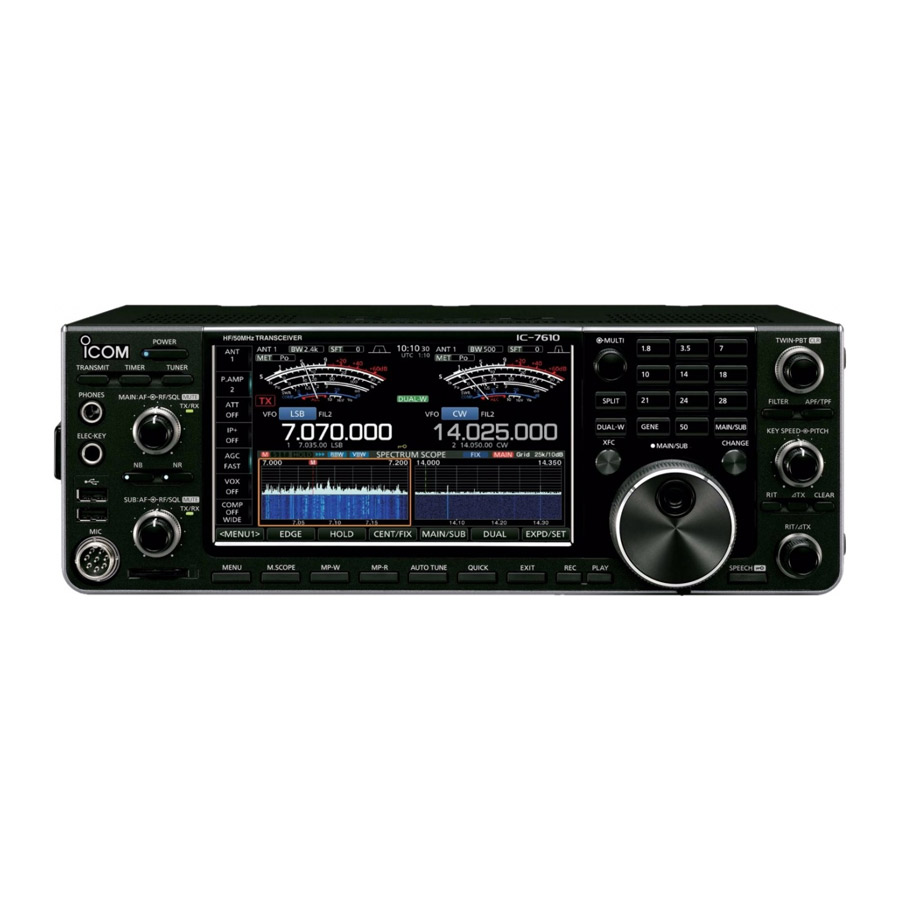

КВ трансивер радиолюбительский базовый ICOM IC-7610
Цена по запросу
Трансивер Icom IC-7610 — инновационная система прямой оцифровки сигнала
Трансивер IC 7610 был презентован на выставке «Tokyo Ham Fair 2017» и стал главным открытием года в мире радиолюбительской техники.
Прямая оцифровка сигнала напрямую преобразует ВЧ сигнал в цифровой сигнал и передает данные в узел FPGA (Field Programmable Gate Array) для дальнейшей обработки. Главный опорный тактовый сигнал формируется высокоточным генератором, который отличается малошумящими характеристиками, что позволяет обеспечить превосходные характеристики приемника и передатчика, с чрезвычайно низким фазовым шумом, а также с высоким динамическим диапазоном. При прямой оцифровке значение динамического диапазона RMDR достигает 110 дБ (типовое значение).
Трансивер содержит два приемника, одновременно и независимо работающих в разных диапазонах частот.
Дополнительный приемник работает независимо от основного приемника. Двойной приемник великолепно подходит для одновременного мониторинга сигналов различных диапазонов в двух разных режимах. Независимые регуляторы AF/RF для основного и вспомогательного каналов приема повышают удобство настроек.
Преселектор DIGI-SEL надежно фильтрует сигналы помех
Основной и вспомогательный приемники оснащены преселекторами DIGI-SEL. DIGI-SEL имеет более крутые характеристики скатов, чем обычные полосовые фильтры, поэтому он значительно лучше препятствует проникновению в канал приема сильных внеполосных помех, и предотвращает кросс-модуляцию.
Высокоскоростной анализатор спектра с высоким разрешением, работающий в реальном времени.
Анализатор спектра трансивера IC-7610, работает в реальном времени и показывает полосу основного, а также дополнительного каналов приема. Он обеспечивает максимальную эффективность, разрешение и скорость развертки при динамическом диапазоне 100 дБ. Режим “водопада” позволит вам находить слабые сигналы, показывая изменение сигналов во времени. В видимой области экрана также расположены два псевдо-аналоговых индикатора, отображающих прочую информацию о параметрах сигнала.
Особенности КВ-трансивера Icom IC 7610
• Передовая система прямой ВЧ оцифровки
• Изумительный динамический диапазон 110 dB
• Сверхточный кварцевый генератор для формирования тактовых импульсов.
• Два независимых приемника
• Встроенный высокоскоростной антенных тьюнер
• Преселектор DIGI-SEL для каждого из приемников Main и Sub
• Цифровое «преобразование вверх» (DUC) для идеального качества сигнала передатчика
• 7-дюймовый цветной дисплей с функцией сенсорного экрана
• Двойной приемник, двойной анализатор спектра
• Универсальный анализатор аудио сигнала
• Сенсорный экран и многофункциональная ручка настройки для максимально комфортной и эффективной работы
• Дополнительная внешняя ручка настройки для второго приемника
• Разъем DVI-D для подключения внешнего дисплея
• Разъем SD карты и USB порт для сохранения данных
• Полное дистанционное управление с ПО RS-BA1
Комплект поставки тансивера Icom 7610
(входит в цену)1. Трансивер;
2. Ручной микрофон HM-219 (тангента);
3. Кабель питания;
4. Запасные предохранители;
5. Разъемы
6. Инструкция по эксплуатации IC 7610;
7. Упаковка
| Технические характеристики IC 7610 | ||||||||
| Перекрытие по частоте: (Европейская версия) | Прием: 0.030-60.00 МГц Передача: 0.1357-0.1378, 1.810-1.999, 3.500-3.800, 7.000-7.200, 10.100-10.150, 14.000-14.350, 18.068-18.168, 21.000-21.450, 24.890-24.990, 28.000-29.700, 50.000-52.000 МГц | |||||||
| Вид излучения | USB, LSB, CW, RTTY, PSK31/63, AM, FM | |||||||
| Количество каналов памяти | 101 (99 обычных, 2 канала границы сканирования) | |||||||
| Разъемы антенны | SO-239 × 2 (50Ω несимметричный (тюнер отключен)) BNC × 1 (Вход/выход приемной антенны) | |||||||
| Требования к источнику питания | 13.8V DC ±15% | |||||||
| Потребляемая мощность | Передача | 23 A (При выходной мощности 100 Вт) | ||||||
| Прием | 3.0 A (Ожидание), 3.5 A (Максимальная громкость) | |||||||
| Диапазон рабочих температур | 0°C до +50°C | |||||||
| Стабильность частоты | Менее ±0.5 ppm (0 °C до +50 °C) | |||||||
| Разрешение по частоте | 1 Гц | |||||||
| Габариты (Ш×В×Д) | 340×118×277 мм | |||||||
| Вес (приблизительно) | 8.5 кг | |||||||
| Антенный тюнер | ||||||||
| Частотный участок | Диапазоны 1.9–50 МГц | |||||||
| Диапазон согласуемого импеданса | 16.7Ω –150Ω несимметричн. (КСВ не хуже 3:1) | |||||||
| Точность согласования | КСВ 1.5:1 или менее | |||||||
| Время согласования | 2-3 секунды (в среднем) (Максимум 15 секунд) | |||||||
| Передатчик | ||||||||
| Уровень выходной мощности (КВ/50 МГц) | SSB/CW/FM/RTTY/PSK: 1-100 Вт, AM: 1-25 Вт | |||||||
| Система модуляции | SSB | Цифровая PSN модуляция | ||||||
| AM | Цифровая маломощная модуляция | |||||||
| FM | Цифровая модуляция переменным реактансом | |||||||
| Внеполосные излучения | КВ диапазоны | Менее - 50 dB | ||||||
| Диапазон 50 МГц | Менее -63 dB | |||||||
| Подавление несущей | Более 50 dB | |||||||
| Нежелательная боковая полоса | Более 50 dB | |||||||
| Импеданс микрофона | 600Ω | |||||||
| Приемник | ||||||||
| Тип приемника | Супергетеродин прямой ВЧ оцифровки | |||||||
| Чувствительность *4 | 0.5–1.799МГц | 1.8–29.999МГц | 28.0–29.7МГц | 50–54МГц:: | ||||
| SSB/CW: (при уровне сигнал/шум 10dB) | - | 0.16μV | - | 0.13μV | ||||
| AM: (при уровне сигнал/шум 10dB) | 6.3μV | 2.0μV | - | 1.0μV | ||||
| FM (при 12dB SINAD) | – | - | 0.5μV | 0.32μV | ||||
| Чувствительность для версии RED.*5 | 1.8–29.999МГц | 3.0–29.999МГц | 28.0–29.7МГц: | 50МГц: | ||||
| SSB: (при 12dB SINAD) | 10 μV emf | 0 μV emf | - | -6μV emf | ||||
| AM: (при 12dB SINAD) | 16 μV emf | 6 μV emf | - | 0 μV emf | ||||
| FM (при 12 dB SINAD) | – | - | 0 μV emf | -6μV emf | ||||
| Чувствительность шумоподавителя (Порог) | SSB: Менее 3.2 μV (Предусилитель включен) FM: Менее 3.2 μV (Предусилитель включен) | |||||||
| Избирательность (Форма фильтра: Sharp) | Более чем | Менее чем | ||||||
| SSB (Полоса: 2.4кГц, sharp) | 2.4 кГц/–6 dB | 3.6 кГц/–60 dB | ||||||
| CW (Полоса: 500Гц, sharp) | 500 Гц/–6 dB | 700 Гц/–60 dB | ||||||
| RTTY (Полоса: 500Гц, sharp) | 500 Гц/–6 dB | 700 Гц/–60 dB | ||||||
| AM (Полоса: 6кГц) | 6.0 кГц/–6 dB | 15 кГц/–60 dB | ||||||
| FM (Полоса: 15кГц) | 12.0 кГц/–6 dB | 20 кГц/–60 dB | ||||||
| Подавления зеркального и внеполосного канала | КВ диапазоны | Более 70 dB | ||||||
| Диапазон 50 МГц | Более 70 dB (исключая искажения АЦП) | |||||||
| Уровень аудио мощности (при 13.8V DC): | Более 2.0 Вт при 10% искажений с нагрузкой 8Ω . | |||||||
