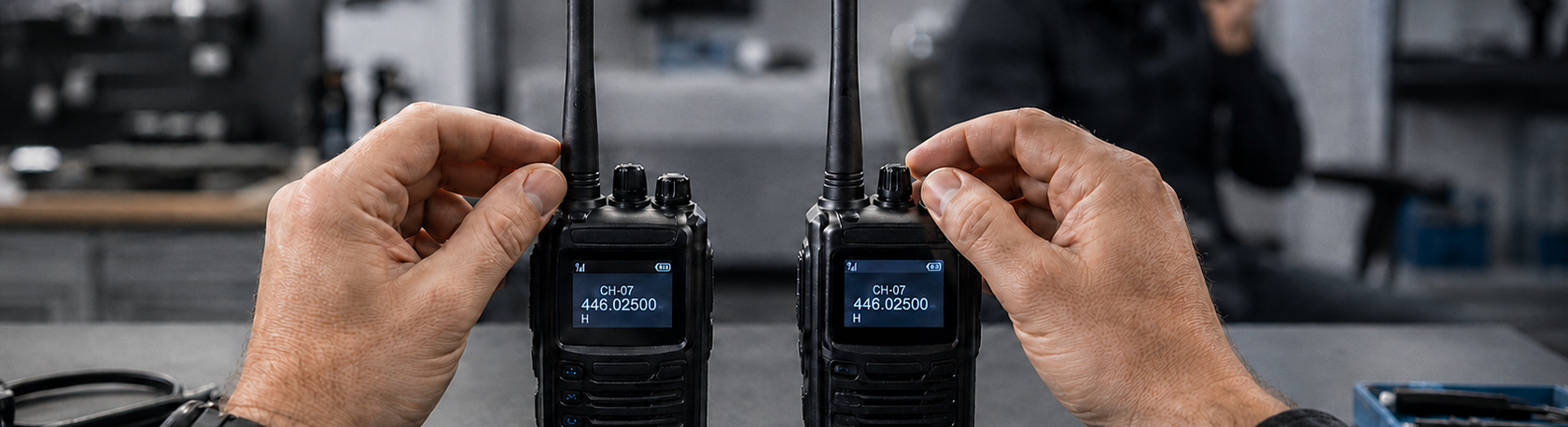

Как правильно настраивать рации на нужную частоту и между собой

Способов два, и выбирает не пользователь, а сама модель. Профессиональные станции настраивают с компьютера: кабель программирования, фирменная программа производителя, сетка каналов заливается в рацию целиком. Дисплея и клавиатуры у таких аппаратов обычно нет — Аргут А-55, например, это переключатель каналов на корпусе и всё. Ввести частоту цифрами можно только там, где клавиатура есть.

Дальше — короткий алгоритм для каждого пути и разбор параметров, которые важны в обоих: шаг сетки, ширина полосы, субтоны.

Статья про параметры и цифры. Если вам нужны сборка, зарядка, кнопка передачи и правила эфира — это соседний материал, «Как пользоваться рацией».

Два пути настройки: с компьютера и с клавиатуры

Путь А — основной для техники, которую покупают на объект, в цех, в логистику: настройки заливают один раз перед выдачей, и сбить их нечем. Путь Б выручает там, где клавиатура есть: свести две станции «здесь и сейчас», проверить частоту, подобрать свободный канал.

Алгоритм для моделей с дисплеем и клавиатурой

1. Переключитесь в частотный режим (у большинства таких моделей это отдельная кнопка VFO/MR).

2. Выставьте шаг сетки в меню, пункт STEP: 25 кГц для LPD, 6,25 кГц для PMR.

3. Задайте ширину полосы — пункт W/N.

4. Введите частоту цифрами.

5. Пропишите субтоны, если они нужны. На старте лучше без них.

6. Сохраните набор в ячейку памяти и переключитесь в канальный режим.

Буквенные обозначения у разных производителей почти всегда одни: STEP, W/N, MEM-CH. Номера пунктов меню отличаются от модели к модели, так что ищите обозначения, а не цифры. А вот порядок менять нельзя: введёте частоту раньше, чем выставлен шаг, — рация округлит её до ближайшей точки своей сетки.

Без записи в память хватит первых четырёх шагов, станция уже в эфире. Сохранение нужно, чтобы не повторять всё при следующем включении.

Алгоритм для раций без клавиатуры

1. Подключите рацию к компьютеру кабелем программирования от своей модели.

2. Откройте фирменное ПО производителя (у Hytera это CPS, у остальных брендов — своя программа под конкретную серию).

3. Считайте конфигурацию из рации и сохраните файлом — это точка отката.

4. Заполните таблицу каналов: частота приёма и передачи, ширина полосы, субтоны, мощность.

5. Запишите конфигурацию в рацию и повторите на остальных станциях парка — файл один и тот же.

Пятый шаг и есть главное преимущество: двадцать станций получают одинаковую сетку, а не двадцать вариаций на тему. Кабели, правда, у производителей разные — чужой может подойти к гнезду физически и не заработать.

Рации из одной партии обычно уже настроены

Прежде чем лезть в меню или искать кабель, проверьте простое: включите две станции и поговорите. Рации одной модели из одной партии приходят с одинаковой заводской сеткой, и на первом же канале слышат друг друга. Менять обычно нечего.

Настройка нужна в трёх случаях: парк собран из разных моделей или брендов, нужны конкретные частоты под задачу, либо техника пришла с чужими каналами (б/у, другой рынок).

РадиоОптТорг программирует комплекты под задачу до отгрузки — рации приезжают готовыми к работе, с одинаковыми настройками на всех станциях.

Два режима работы: частотный и канальный

Раздел про модели с дисплеем. Половина вопросов «почему не вводится частота» упирается сюда: цифры набирают в канальном режиме, а там они выбирают не частоту, а номер ячейки.

В канальном режиме приём и передача идут на частотах, заранее сохранённых в ячейках. Вместе с частотой туда пишутся субтоны, мощность, ширина полосы и сдвиг. Сколько ячеек — смотрите в характеристиках модели, разброс большой.

Как переключаться. У части моделей есть отдельная кнопка, у других это комбинация при включении. У Racio R620 режимов вообще три: частотный, частотно-канальный и канальный.

А есть модели, где частотного режима нет в принципе. Аргут А-55 — переключатель каналов и ни одной цифровой кнопки. Настроить такую рацию можно только с компьютера, и это не недостаток, а концепция: настройки задаются один раз и не сбиваются.

Как настроить частоту на рации вручную

Дальше — про модели с клавиатурой. Порядок здесь важнее самих действий.

Сначала шаг сетки, потом частота

Шаг перестройки (в меню — STEP) определяет, через какие интервалы рация умеет вставать на частоту. Типичный набор: 2,5 / 5 / 6,25 / 10 / 12,5 / 25 / 50 кГц.

Частота не попала в сетку с текущим шагом — ошибки не будет. Рация молча округлит до ближайшей допустимой точки.

Пример из заводского руководства. Задан шаг 6,25 кГц, вы вводите 446,005 МГц. В канале установится 446,00625 МГц, потому что при этом шаге верными точками являются 446,000 и 446,00625 МГц.

Человек вводит одно, видит другое и решает, что аппарат неисправен. Аппарат исправен. Шаг не тот.

Про PMR в интернете часто пишут «ставьте 12,5 кГц» — по интервалу между каналами это верно, но сами частоты кратны 6,25. С шагом 12,5 рация округлит 446,00625 до 446,000 или 446,0125, и связи с соседней станцией не будет.

В таблице каналов на компьютере то же самое: частоту вписывают полностью, со всеми знаками после запятой.

Ввод частоты

Убедитесь, что вы в частотном режиме. Наберите частоту цифрами подряд, без точки — она подставляется автоматически. Для 446,00625 МГц набирается 446006, для 433,075 МГц — 433075. Шесть цифр.

Сбились на середине — нажмите кнопку выхода, ввод сбросится.

Две особенности. Неверное значение или выход за пределы диапазона рация проигнорирует без предупреждения — канал останется на прежней частоте. А корректную частоту из другого диапазона примет, переключив диапазон сама.

Ширина полосы: Wide или Narrow

Этот параметр (в меню обычно W/N, в программе — колонка в таблице каналов) пропускают почти все, а он решает, как вас будет слышно.

Речь про девиацию — насколько сильно передатчик «раскачивает» несущую. В широкой полосе (Wide, 25 кГц) девиация до ±5 кГц, в узкой (Narrow, 12,5 кГц) — до ±2,5 кГц.

При несовпадении: вы в Wide, собеседник в Narrow — приёмник обрежет часть спектра, будет громко, но с хрипом. Наоборот, вы в Narrow, он в Wide — чисто, но заметно тише.

Отсюда практика, которую прямо рекомендует руководство Racio: для LPD широкая полоса, для PMR — узкая. У некоторых моделей есть промежуточное значение Middle на 20 кГц, нужное редко.

Жалобы «слышно, но очень тихо» или «хрипит, хотя рядом стоим» — проверку начинайте отсюда.

Как настроить каналы на рации и записать частоту в память

Канал — это ячейка с сохранённым набором настроек. Не просто частота: вместе с ней пишутся субтоны на приём и передачу, мощность, ширина полосы, сдвиг. В программе производителя это строка таблицы, на рации с клавиатурой — ячейка памяти.

Порядок записи с клавиатуры одинаков почти у всех моделей, где она есть:

1.В частотном режиме настройте всё, что должно попасть в канал: частоту, полосу, субтоны, мощность.

2.Войдите в меню и найдите пункт записи в память (MEM-CH или аналогичное обозначение).

3.Выберите номер свободной ячейки.

4.Подтвердите.

5.Переключитесь в канальный режим и проверьте, что канал появился.

Последовательность своя у каждого производителя. У Racio R620, например, запись делается прямо с клавиатуры, без захода в меню. Быстрее, но менее очевидно.

Что делать, если все ячейки заняты

Новые рации часто приходят с забитой памятью — заводскими каналами, которые к российским разрешённым диапазонам отношения не имеют. А сохранить частоту можно только в свободную ячейку.

С клавиатуры остаётся чистить по одной через пункт удаления канала. С компьютера своя таблица заливается поверх заводской за один проход. Пожалуй, самый наглядный аргумент в пользу кабеля.

Миф про «сохранить дважды»

В рунете разошёлся совет: чтобы канал заработал, частоту надо сохранить в ячейку два раза — сначала как приём, потом как передачу.

Для связи напрямую это не нужно. Руководства описывают одно сохранение: в ячейку пишется частота, она же работает на приём и на передачу. Второй раз сохраняют в одном случае — когда частота передачи должна отличаться от частоты приёма. Это работа через репитер.

Связываете две станции — сохраняйте один раз.

Субтоны CTCSS и DCS: четыре параметра вместо одного

Здесь прячется причина самой мучительной неисправности: один слышит, второй нет.

Субтон — неслышимый тон или цифровой код, который передатчик подмешивает в сигнал. Приёмник открывает динамик, только если распознал свой. Фильтр входящих: соседи на той же частоте вас не побеспокоят.

Ловушка в том, что параметр раздельный для приёма и для передачи. И в меню, и в таблице каналов программы это четыре отдельных значения:

Логика простая: ваш T должен совпадать с его R, и наоборот. Прописали код только на передачу — вас услышат, вы никого нет. Только на приём — обратная картина.

Ещё ограничение: в одном направлении нельзя задать одновременно аналоговый и цифровой код. Либо CTCSS, либо DCS.

И главное. Субтоны не шифруют переговоры — руководства пишут прямо: использование поднесущих не обеспечивает конфиденциальности. Любой с выключенным декодером услышит вас целиком.

Практический совет. Не работает — первым делом выключите субтоны на всех рациях. Снимает целый класс проблем за десять секунд.

Как настроить рации между собой: что должно совпасть

Недостаточно выставить «одинаковый канал» — совпасть должно восемь вещей. Неважно, вбиваете вы их руками или расставляете в таблице на компьютере.

Отдельно про номера каналов. Одинаковый номер почти ничего не гарантирует. Седьмой канал в LPD — 433,225 МГц, седьмой в PMR — 446,08125 МГц, а у станции с урезанной восьмиканальной сеткой под тем же номером окажется третья, своя частота. Все три показывают «7» и все три молчат.

Поэтому договаривайтесь о частоте в мегагерцах. Выпишите цифры и сверьте их на каждой станции.

Рации разных производителей сводить сложнее всего. Есть клавиатура у обеих — быстрее вручную в частотном режиме: одна частота, субтоны выключены, одинаковая полоса, проверка связи и только потом запись в память. Нет хотя бы у одной — программируются обе, каждая своим ПО, по одной и той же выписанной заранее таблице частот.

Мощность передачи

У части моделей уровней мощности несколько, у части он один и задаётся при программировании. Конкретные значения в ваттах смотрите в характеристиках модели, они отличаются даже внутри одной линейки.

Цена мощности — расход батареи. Передача потребляет в разы больше приёма и в десятки раз больше ожидания. Заряд съедает именно она.

На коротких дистанциях ставьте минимальный уровень: батареи хватит дольше, а соседям на том же канале вы не мешаете.

И оговорка про закон. Лимит для LPD — 10 мВт, для PMR — 0,5 Вт. Любая станция мощнее требует регистрации как РЭС, и цифровой режим тут ничего не меняет: решают частота и мощность. Подробности — в статье «Как пользоваться рацией».

Сброс до заводских настроек

Накрутили в меню и стало хуже — есть два варианта отката. Разница ровно одна, судьба записанных каналов.

Перед полным сбросом считайте конфигурацию фирменной программой и сохраните файл — тогда откат займёт минуту, а не вечер. У моделей без клавиатуры вопрос сброса не стоит: настройки возвращает запись сохранённого файла.

Частые вопросы

1. Как настроить частоту на рации, если на ней нет клавиатуры?

Через компьютер: кабель программирования под вашу модель и фирменное ПО производителя. Это не обходной путь, а штатный способ для профессиональной техники. Частотного режима у таких моделей нет, переключатель выбирает записанные заранее каналы, и сбить их случайным нажатием невозможно.

2. Нужно ли вообще что-то настраивать в новых рациях?

 Часто нет. Станции одной модели из одной партии приходят с одинаковой заводской сеткой и слышат друг друга сразу. Настройка нужна, если парк собран из разных моделей, нужны конкретные частоты под задачу или техника пришла с чужими каналами.

3. Почему рация показывает не ту частоту, которую я ввёл?

Не тот шаг сетки. Рация округляет введённое значение до ближайшей допустимой точки: при шаге 6,25 кГц набранное 446,005 превратится в 446,00625. Выставляйте шаг в меню (пункт STEP) до ввода частоты, а не после.

4. Как настроить рации между собой, если они разных производителей?

Выпишите частоту в мегагерцах и сведите к ней обе станции: одинаковый шаг сетки, одинаковая полоса, субтоны выключены. Модели с клавиатурой быстрее свести вручную, остальные программируются с компьютера — каждая своим ПО, но по одной таблице. Номера каналов игнорируйте.

5. Почему я слышу собеседника, а он меня нет?

Чаще всего ваш субтон на передачу не совпадает с его субтоном на приём. Второй вариант — у него выше порог шумоподавителя и ваш сигнал не дотягивает. Проверяется мгновенно: пусть нажмёт кнопку монитора, если она запрограммирована.

6. Можно ли скопировать настройки с одной рации на другую?

Да, так и настраивают парк: конфигурация считывается фирменной программой в файл и записывается в остальные станции. У части моделей есть ещё режим клонирования по кабелю между двумя рациями. Сторонними программами пользоваться не стоит — производитель такие эксперименты не поддерживает.
