Грозоразрядник GR-1, панели грозоразрядников PGR-1, PGR-2, PGR-3, PGR-4, PGR-8
- Рабочий диапазон, МГц: 0-1000
- Потери не более, dB: 0,1
- КСВ не хуже: 1,1
- Импеданс, Ом: 50
- Наибольшее рабочее напряжение, B: 100
- Статическое напряжение, В: 200 ± 40
- Уровень ограничения выходного напряжения (при dU/dt=1КВ/мкс), не более, В: 1000
- Емкость 'линия-земля', не более, пФ: 7
- Передаваемая мощность при Rнагрузки=50 Ом, Вт: 200
Цена по запросу

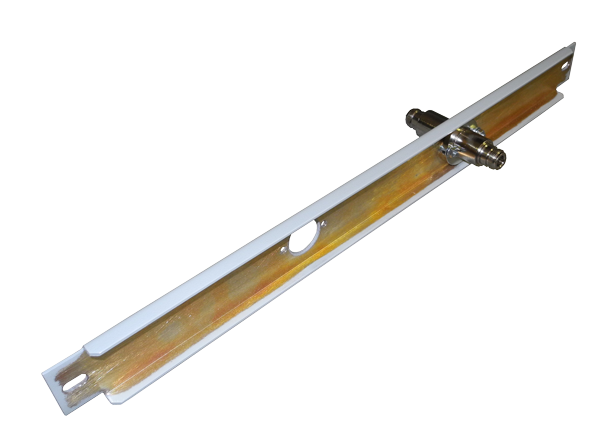

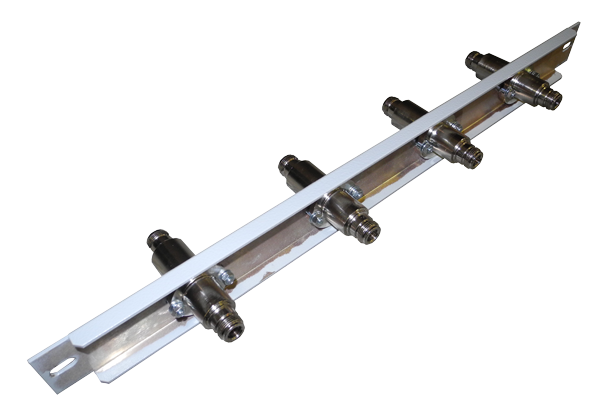

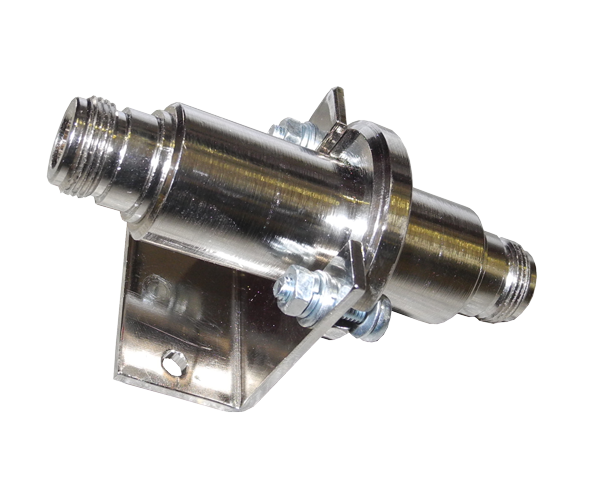

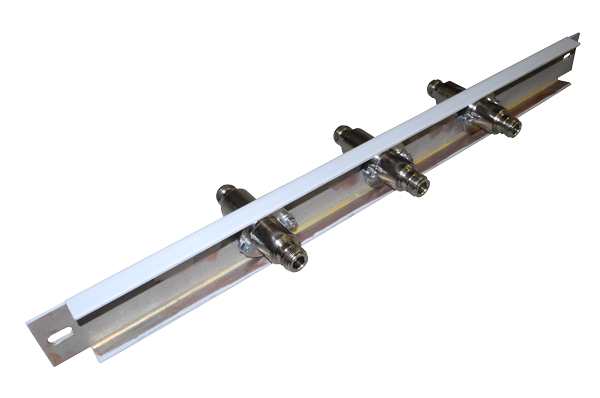

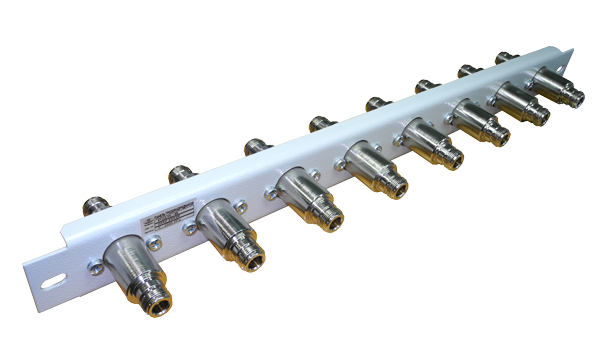

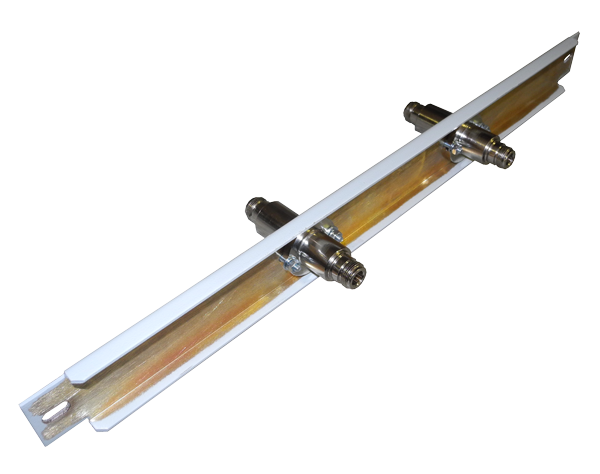

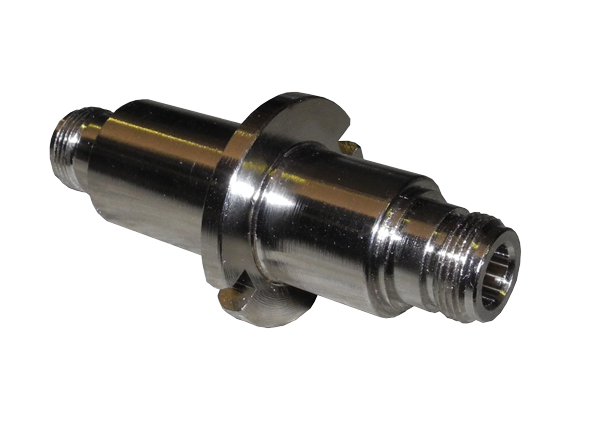

Устройство от перенапряжения антенно-фидерных устройств типа GR-1 предназначено для защиты теле- радиокоммуникационной аппаратуры от воздействия атмосферного электричества (или наведенного от другого источника) путем заземления внутреннего проводника кабеля. Конструктивно грозоразрядник представляет собой коаксиальную 50-ти Омную линию со специально подобранным искровым промежутком. Принцип работы грозоразрядника основан на возникновении проводящей плазменной дуги при превышении статического разряда определенного уровня. Для систем связи с несколькими антеннами, а также для удобства монтажа, предлагаем панели грозоразрядников: 1-8 грозоразрадника, закрепленных на медной панели, приспособленной для крепления в 19' телекоммуникационную стойку.

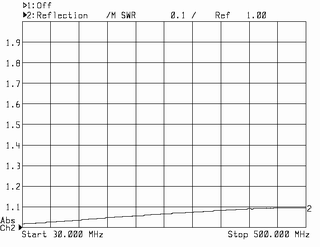

График КСВ грозоразрядника GR-1
- Рабочий диапазон, МГц: 0-1000
- Потери не более, dB: 0,1
- КСВ не хуже: 1,1
- Импеданс, Ом: 50
- Наибольшее рабочее напряжение, B: 100
- Статическое напряжение, В: 200 ± 40
- Уровень ограничения выходного напряжения (при dU/dt=1КВ/мкс), не более, В: 1000
- Емкость 'линия-земля', не более, пФ: 7
- Передаваемая мощность при Rнагрузки=50 Ом, Вт: 200
- при волне 8/20, кА: 5
- Масса, кг: 0,2
- Габариты, мм: 85x37x37
- Диапазон рабочих температур, °С: от -30 до +50
- Разъемы: N-мама
