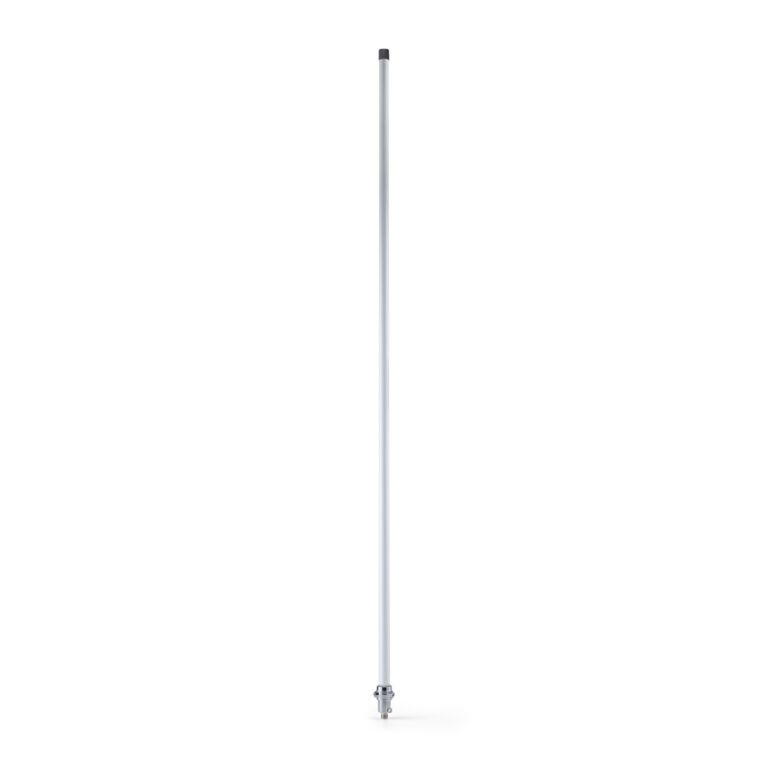

Антенна базовая Терек A-200 DB

Терек A-200 DB — базовая антенна с круговой диаграммой направленности, работающая одновременно в двух диапазонах VHF (143–148 МГц) и UHF (430–460 МГц). В отличие от антенны A-100 DB обеспечивает улучшенный коэффициент усиления 4,5 (VHF) / 7,8 (UHF) dBi.

Принцип работы и усиление

Антенна построена по принципу параллельного сложения мощностей коллинеарно расположенных излучающих элементов — за счет этого достигается сужение диаграммы направленности в вертикальной плоскости: чем больше длина антенны, тем уже ДН и выше усиление. Коллинеарно расположенные излучающие элементы работают по принципу сложения мощностей, обеспечивая усиление 4,5 dBi в диапазоне VHF и 7,8 dBi в диапазоне UHF.

Технические характеристики

Рабочий диапазон — 143–148 МГц и 430–460 МГц, коэффициент усиления — 4,5/7,8 dBi (VHF/UHF), максимальная мощность — 200 Вт, высота антенны — 1,8 м, вес — 1,3 кг, ветровая нагрузка — до 160 км/ч, рабочий диапазон температур — от −45 до +85°C, грозозащита — заземление по DC, разъем — UHF PL-259 (гнездо).

Надежность и комплектация

Все проводящие элементы выполнены из чистой меди, что снижает активные потери и позволяет использовать антенну при большой мощности источника. Излучающие элементы помещены в пластиковый корпус из трехслойного фибергласа с перекрестной намоткой, обладающего повышенной устойчивостью к ветровым нагрузкам до 160 км/ч. В комплект входят антенна, противовесы, монтажный набор для крепления на мачту диаметром 30–70 мм и инструкция.

Оптимальный выбор между компактностью A-100 DB и высотой A-1000 DB — для базовых постов, диспетчерских и ретрансляторных узлов, где требуется стабильная двухдиапазонная связь.
