Антенны вертикальные A6 UHF(L-1,L-2,L-3,M-6,H-7)400-490 МГц

Антенны вертикальные A6 UHF(L-1,L-2,L-3,M-6,H-7)400-490 МГц

★★★★★

4.6(28 отзывов)

.: (L)-1 / (L)-2 / (L)-3 / (M)-6 / (H)-7
Рабочий диапазон частот, МГц: 403-418 / 405-430 / 412-430 / 430-450 / 450-470
КСВ, не хуже: 1,5
Усиление на центральной частоте, dBi: 9.65
Сектор излучения в вертикальной плоскости по уровню -3dB: 12°
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 400
Грозозащита: есть
Настройка: не требуется

Цена по запросу

Антенна А6 UHF - коллинеарная конструкция на 11-ти транспозиционных полуволновых элементах. Она позволяет создавать идеально круговую диаграмму направленности при высоком усилении (7,5 dBd) и широкой полосе рабочих частот. Радиопрозрачный погодозащитный чехол выполнен на основе стекловолоконного материала. Чехол имеет полированное покрытие, которое защищает от УФ излучения и обледенения. Антенна имеет грозозащиту и не нуждается в дополнительной настройке.
Новый модельный ряд антенн А6 UHF (перекрывающих диапазон 403-470 МГц) применяется в транкинговых коммерческих и ведомственных сетях, а также сотовых стандарта NMT 450. Работа антенн обеспечивает как двухфидерный тип АФУ (с раздельными фидерами приемного и передающего трактов ретрансляторов), так и однофидерный с использованием дуплексера.
Мультимедийные ролики в нашем CD каталоге хорошо отображают примечательные особенности этих антенн.

Диаграмма антенн A6 UHF(L, M, MH) в Е-плоскости

Антенны вертикальные A6 UHF(L-1,L-2,L-3,M-6,H-7)400-490 МГц — изображение 1

График КСВ антенны A6 UHF(L)-1

Антенны вертикальные A6 UHF(L-1,L-2,L-3,M-6,H-7)400-490 МГц — изображение 2

График КСВ антенны A6 UHF(L)-3

Антенны вертикальные A6 UHF(L-1,L-2,L-3,M-6,H-7)400-490 МГц — изображение 3

График КСВ антенны A6 UHF(M)-6

Антенны вертикальные A6 UHF(L-1,L-2,L-3,M-6,H-7)400-490 МГц — изображение 4

График КСВ антенны A6 UHF(H)-7

Антенны вертикальные A6 UHF(L-1,L-2,L-3,M-6,H-7)400-490 МГц — изображение 5

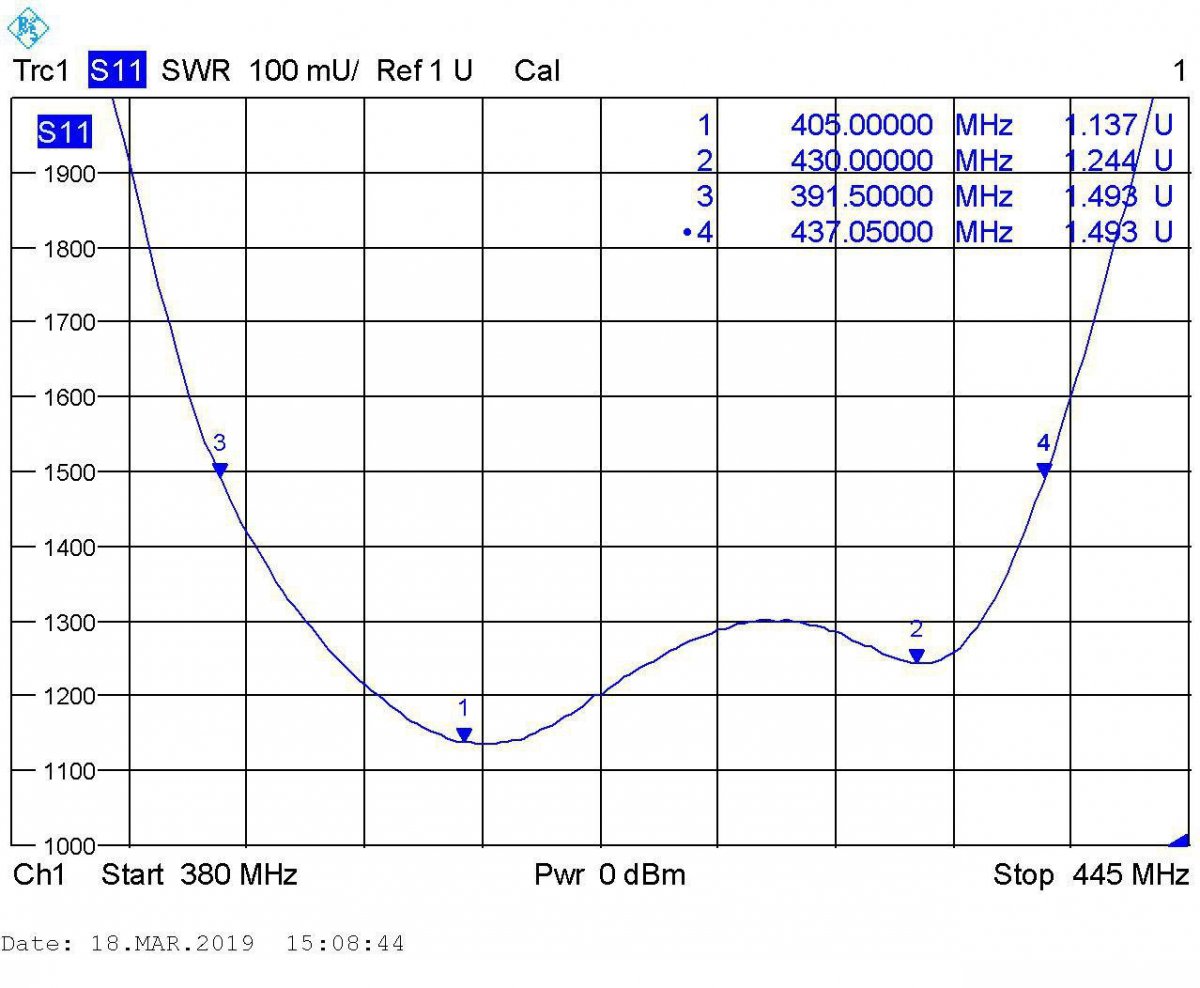

График КСВ антенны A6 UHF(L)-2

Антенны вертикальные A6 UHF(L-1,L-2,L-3,M-6,H-7)400-490 МГц — изображение 6

Антенны вертикальные A6 UHF(L-1,L-2,L-3,M-6,H-7)400-490 МГц — изображение 7

Измеренная диаграмма направленности a6-uhf-l1

.: (L)-1 / (L)-2 / (L)-3 / (M)-6 / (H)-7
Рабочий диапазон частот, МГц: 403-418 / 405-430 / 412-430 / 430-450 / 450-470
КСВ, не хуже: 1,5
Усиление на центральной частоте, dBi: 9.65
Сектор излучения в вертикальной плоскости по уровню -3dB: 12°
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 400
Грозозащита: есть
Настройка: не требуется
.: (L)-1 / (L)-2 / (L)-3 / (M)-6 / (H)-7
Масса без учета крепежных узлов, кг: 4,5
Масса с крепежными узлами, кг: 7,55
Высота антенны, мм: 3268
Диаметр мачты, мм: 50-110
Корпус: стеклопластиковый чехол
Допустимая скорость ветра, м/с: 40
Площадь ветрового сопротивления, м2: 0,16
Нагрузка при боковом ветре 40 м/с, Н: 180
Диапазон рабочих температур, °С: -50 до +50
Разъем: N-мама, (7/16 DIN-под заказ)
Габариты упаковки, мм: 3800х80х80
