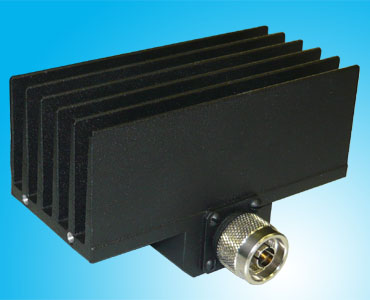

Аттенюаторы серии AT-50 с ослаблением 3, 6, 10, 15, 20, 25 и 30dB

Аттенюаторы серии AT-50 с ослаблением 3, 6, 10, 15, 20, 25 и 30dB

★★★★★

4.7(13 отзывов)

Рабочий диапазон частот, МГц: 0-500
Входное/выходное сопротивление, Ом: 50
Максимальная мощность входного сигнала, Вт: 50
Ослабление (затухание), dB модель AT-50-3: 3 ± 0,5
Ослабление (затухание), dB модель AT-50-6: 6 ± 0,5
Ослабление (затухание), dB модель AT-50-10: 10 ± 1
Ослабление (затухание), dB модель AT-50-15: 15 ± 1
Ослабление (затухание), dB модель AT-50-20: 20 ± 2
Ослабление (затухание), dB модель AT-50-25: 25 ± 2

Цена по запросу

Аттенюаторы, или ослабители ВЧ-сигналов находят широкое применение в электронных устройствах. Ослабители ВЧ-сигналов используются для ослабления радиочастотного сигнала, снижения чувствительности характеристик узла аппаратуры к изменениям импеданса нагрузки, для оперативного изменения коэффициента передачи, балансировки каналов электронной аппаратуры, согласования импедансов в межкаскадных ВЧ-цепях. Пассивные аттенюаторы с фиксированным ослаблением, или фиксированные аттенюаторы (ФА) выполнены на основе взаимной резистивной цепи П-конфигурации, сделанной на одном кристалле. Значения сопротивления резисторов рассчитываются по правилам линейной электротехники, исходя из нужного ослабления и значений входного и выходного импедансов.
Каждый аттенюатор снабжается индивидуальными графиками КСВ и АЧХ.

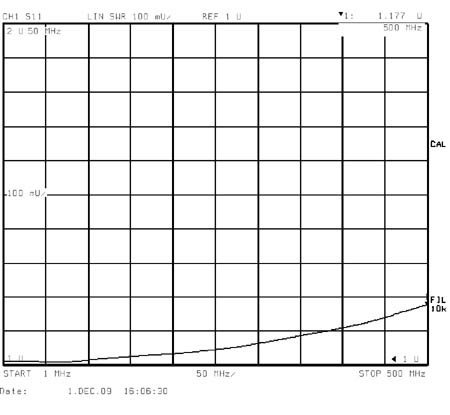

График КСВ

Аттенюаторы серии AT-50 с ослаблением 3, 6, 10, 15, 20, 25 и 30dB — изображение 1

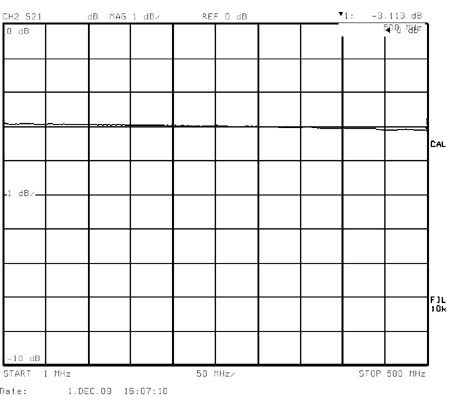

График АЧХ аттенюатора АТ-50-3

Аттенюаторы серии AT-50 с ослаблением 3, 6, 10, 15, 20, 25 и 30dB — изображение 2

Рабочий диапазон частот, МГц: 0-500
Входное/выходное сопротивление, Ом: 50
Максимальная мощность входного сигнала, Вт: 50
Ослабление (затухание), dB модель AT-50-3: 3 ± 0,5
Ослабление (затухание), dB модель AT-50-6: 6 ± 0,5
Ослабление (затухание), dB модель AT-50-10: 10 ± 1
Ослабление (затухание), dB модель AT-50-15: 15 ± 1
Ослабление (затухание), dB модель AT-50-20: 20 ± 2
Ослабление (затухание), dB модель AT-50-25: 25 ± 2
Ослабление (затухание), dB модель AT-50-30: 30 ± 2
КСВ, не более: 1,25
Диапазон рабочих температур, ºС: От –55 до +70
Масса, кг: 0,42
Разъемы: N-мама/N-папа
Габариты, мм: 115х95х65
