Профессиональный модем для передачи данных по КВ/УКВ HAL DSP-4100/2K
Цена по запросу

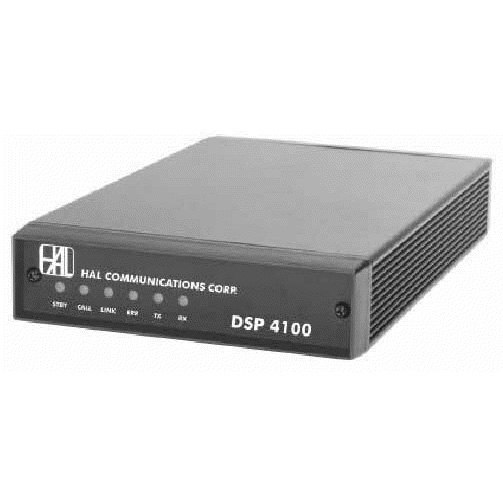

Профессиональный радиомодем HAL DSP-4100/2K
Аппарат снят с производства в 2022 году.
Многорежимный профессиональный модем для передачи данных по КВ/УКВ радиоканалам связи.
Может использоваться практически с любой КВ (или УКВ) радиостанцией, имеющей режимы работы ОБП, АМ, ЧМ (SSB, AM, FM). Модем специально предназначен для работы в каналах дальней КВ радиосвязи и c ОБП КВ (SSB HF) радиостанциями. Поддерживает протоколы CLOVER-2000, CLOVER-II, SITOR (CCIR-476 и CCIR-625), P-mode (PACTOR и PACTOR-II), AMTOR, RTTY и ASCII. Основной протокол CLOVER-2000.
При работе согласно протоколу CLOVER-2000 скорость обмена данными составляет от 224 до 2000 бит/сек, предусмотрена автоматическая коррекция ошибок и автоматический выбор вида модуляции (скорости) в зависимости от качества радиоканала, модем работает в дуплексном режиме. Для модуляции используются восемь тональных поднесущих частот с шагом 250 Гц и средней частотой 1500 Гц. Каждая тональная поднесущая модулируется по амплитуде и фазе потоком данных. Предусмотрено шесть видов модуляции поднесущей частоты: 16P4A, 8P2A, 8PSM, QPSM, BPSM, 2DPSM. В зависимости от выбранного вида модуляции скорость передачи данных будет составлять 250bps, 500bps, 1000bps, 1500bps, 2000bps, 3000bps. Выбор вида модуляции может осуществляться автоматически, в зависимости от качества сигнала (отношения сигнал/шум и величины дисперсии фазы) или устанавливаться принудительно оператором.
Для обнаружения и исправления ошибок используется избыточное кодирование данных кодом Рида-Соломона и/или повторная передача неправильно принятых данных.
Класс излучения при использовании ОБП КВ радиостанции -- 2K0H J2, спектральная ширина сигнала -- 2000 Гц.
Модем имеет 7 светодиодных (LED) индикаторов режима работы.
Модем выполнен в металлическом корпусе, на современной элементной базе с использованием технологии DSP и flash RAM, используются центральный процессор Motorola 68EC000, сигнальный процессор типа DSP56001 и ЦАП Texas Instrument TLC320AC01.
Есть возможность обновлять внутреннюю программу DSP и CPU (firmware) через порт RS232.
Модем подключается к компьютеру через порт RS232 со скоростью от 9,6 до 57,6 kbps. Имеется второй порт RS232 для управления модемом.
К радиостанции модем подключается по следующим сигнальным линиям: RX Audio, TX Audio, PTT, FSK, SEL-CAL.
В комплект поставки входит программное обеспечение DSPWin для ОС MS-Windows. Дополнительно возможно получение программы для ОС PC-DOS и описания протокола и команд управления модемом для написания собственных программ. Программа DSPWin выполняет сжатие данных перед передачей их через модем, что дополнительно уменьшает время передачи информации.
К модему DSP-4100/2K возможно подключение обычного факсимильного аппарата (типа G3) через устройство FAX-4100. Устройство FAX-4100 дает возможность передавать и принимать факсимильные документы на обычные факсимильные аппараты, без использования компьютера.
Передача (прием) одной страницы текста занимает от 2-х до 10-ти минут, в зависимости от условий прохождения радиоволн и плотности заполнения страницы текстом.
| Технические характеристики DSP-4100/2K | |
| Режим CLOVER-2000 | |
| Формат данных | 8 бит, прозрачный режим, 8-мь поднесущих |
| Ширина полосы частот излучения | 2000 Гц (500-2500 Гц по уровню -50дБ) |
| Скорость передачи элементарной единицы информации | 62,5 симв./сек. |
| Протокол коррекции ошибок | код Рида-Соломона с эффективностью 60%, 75% или 90% |
| Виды модуляции поднесущих в режиме ARQ | 16P4A, 8P2A, 8PSM, QPSM, BPSM |
| Протокол ARQ | двухуровневый мультиблоковый автоадаптивный, полный дуплекс |
| Адаптивное управление режимами | изменяемый вид модуляции в зависимости от отношения с/ш и дисперсии фазы принимаемого сигнала |
| Пропускная способность в режиме ARQ | 224-2000 бит/сек. (с учетом коррекции ошибок) |
| Виды модуляции поднесущих в режиме FEC | 16P4A, 8P2A, 8PSM, QPSM, BPSM, 2DPSM |
| Пропускная способность в режиме FEC | 112-1336 бит/сек. (с учетом коррекции ошибок) |
| Режимы ЧТ (FSK) | |
| Тоны ЧТ | программируются любые в диапазоне 500-3000 Гц. |
| Телетайпный код (TTY) | Бодо или ASCII (КОИ) |
| Скорость телеграфирования | 45, 50, 57, 75, 100, 110 Бод. |
| Протоколы и коды в режимах TOR(SITOR, AMTOR) | CCIR-476 и CCIR-625 |
| Виды связи в режимах TOR(SITOR, AMTOR) | ARQ, FEC |
| Скорость передачи в режимах TOR(SITOR, AMTOR) | 100 Бод |
| Виды связи в режиме P-mode (PACTOR и PACTOR-II) | ARQ, FEC |
| Скорость передачи в режиме P-mode (PACTOR и PACTOR-II) | 100/200 Бод. |
| Корпус | алюминиевый окрашенный в черный цвет |
| Габаритные размеры (ШхВхД) | 14,6 х 4,4 х 24,6 см. |
| Тип DSP процессора | DSP56001 |
| Тип центрального процессора | Motorola 68EC000 |
| Тип кодека | TI TLC320AC01, 14-битный кодек |
| Тип памяти | флеш ОЗУ (flash RAM) |
| Интерфейс данных | Последовательный RS232, 9600-57600 бит/сек., два порта RS232. |
| Интерфейс подключения к радиостанции | модем подключается по следующим сигнальным линиям: RX Audio, TX Audio, PTT, FSK, SEL-CAL |
| Напряжение питания | +(10-18) Вольт постоянного тока |
| Ток потребления от источника питания | не более 250 мА. |
| Индикация режимов | STBY, CALL, LINK, ERROR, TX, RX |
| Программное обеспечение | |
| Внутренняя программа (firmware) | постоянно хранится в флеш ОЗУ, возможно обновление версии программы DSP и CPU через последовательный порт |
| Терминальные программы | для ОС PC-DOS и для ОС Windows (95, 98, NT, 2000, XP) включены в комплект поставки |
| Обновление программ | DSPWin для ОС Windows (95, 98, NT, 2000, XP) включена в комплект поставки. Дополнительно доступна программа для ОС PC-DOS |
| Гарантийные обязательства | 1 год |
