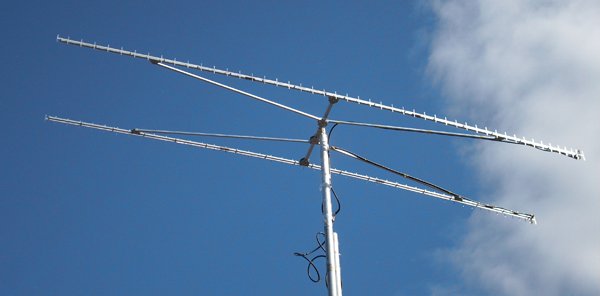

Стэк из 2х направленных антенн 2хY50-23cm VER E1xH2

Стэк из 2х направленных антенн 2хY50-23cm VER E1xH2

★★★★★

4.6(42 отзыва)

Рабочий диапазон частот, МГц: 1220-1340
КСВ не хуже: 1.5
Усиление, dBi: 22.3
Импеданс, Ом: 50
Сектор в Е-плоскости по -3dB: 17
Сектор в H-плоскости по -3dB: 9
Подводимая мощность, Вт: 200
Грозозащита: есть
Поляризация: вертикальная

Цена по запросу

Антенная решетка на диапазон 23 см на 2-х направленных 50-ти элементных антеннах, выполненна на основе хорошо себя зарекомендовавшей компьютерной модели известного радиолюбителя RA3AQ Дмитриева Дмитрия.

Применение современной технологии изготовления излучающей структуры методом лазерной резки позволяет с высокой точностью изготавливать и повторять в промышленных условиях реализацию данной модели в металле. Отдельные разборные траверсы и элементы фрейма с опорными элементами придают антеннам легкость и удобство в транспортировке. Плоские печатные излучатели для удобства размещения в структуре выполнены в двух плоскостях симметрии и обеспечивает качественное согласование и симметрирование антенной решетки в целом.

Все полотна антенн размещаются на жестком фрейме из алюминиевого квадратного профиля и специальных крепежных узлов, которые предотвращают скручивание траверс.

Сумматор SV-2-23см совместно с кабельными джамперами CON-2-23см объединяет антенны в антенную решетку с повышенным усилением для проведения DX- cвязей в том числе TROPO и EME.

Диаграммы направленности стэка 2Y50-23cm

Стэк из 2х направленных антенн 2хY50-23cm VER E1xH2 — изображение 1

Стэк из 2х направленных антенн 2хY50-23cm VER E1xH2 — изображение 2

в H плоскости

в E плоскости

Рабочий диапазон частот, МГц: 1220-1340
КСВ не хуже: 1.5
Усиление, dBi: 22.3
Импеданс, Ом: 50
Сектор в Е-плоскости по -3dB: 17
Сектор в H-плоскости по -3dB: 9
Подводимая мощность, Вт: 200
Грозозащита: есть
Поляризация: вертикальная
Масса стэка, кг: 7
Габариты стэка, мм: 4500х800х104
Диаметр мачты, мм: 45-60
Материал излучателя: СТФ
Диапазон рабочих температур: от -50 до +50
Разъем: N-мама
