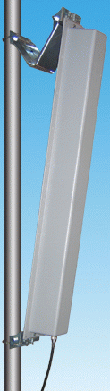

Антенны панельные секторные RAS-11W-120, RAS-14W-120, RAS-12W-90, RAS-15W-90 WLAN

★★★★★

5.0(18 отзывов)

Рабочий диапазон частот, МГц: 2400-2485 / 2400-2485 / 2400-2485 / 2400-2485
Усиление, dBi: 11 / 12 / 14 / 15
КСВ, не хуже: 1.5 / 1.5 / 1.5 / 1,5
Отношение вперед/назад, dB: 22 / 25 / 23 / 25
Поляризация: вертикальная
Электрический наклон луча: 3° / 3° / 7° / 7°
Допустимая мощность, Вт: 10 / 10 / 10 / 10
Сектор излучения в H-плоскости (-3 dB): 120° / 90° / 120° / 90°
Сектор излучения в E-плоскости (-3 dB): 13° / 13° / 7° / 7°

Цена по запросу

Эти антенны предназначены для работы в составе базовых станций при секторировании зон обслуживания. Также с их помощью можно создать кольцевую антенную решетку, если размещению антенн с круговой диаграммой направленности препятствуют надстройки или стены здания. Антенны отличает повышенное усиление и стандартные сектора ДН, что позволит максимально эффективно использовать энергию радиоволн. Несмотря на имеющийся электрический наклон луча, который положительно влияет на распределение энергетики излучения в ближней зоне, возможен также механический наклон с помощью механизма MN-1.

Диаграмма антенны RAS-11W-120 в Е-плоскости (на частоте 2,4 ГГц)

Антенны панельные секторные RAS-11W-120, RAS-14W-120, RAS-12W-90, RAS-15W-90 WLAN — изображение 1

Диаграмма антенны RAS-12W-90 в Е-плоскости (на частоте 2,4 ГГц)

Антенны панельные секторные RAS-11W-120, RAS-14W-120, RAS-12W-90, RAS-15W-90 WLAN — изображение 2

Диаграмма антенн RAS-15W-90 и RAS-14W-120 в Е-плоскости (на частоте 2,4 ГГц)

Антенны панельные секторные RAS-11W-120, RAS-14W-120, RAS-12W-90, RAS-15W-90 WLAN — изображение 3

Диаграмма 120-ти градусных антенн серии 'RAS-120' в Н-плоскости

Антенны панельные секторные RAS-11W-120, RAS-14W-120, RAS-12W-90, RAS-15W-90 WLAN — изображение 4

Диаграмма 90-то градусных антенн серии 'RAS-90' в H-плоскости

Антенны панельные секторные RAS-11W-120, RAS-14W-120, RAS-12W-90, RAS-15W-90 WLAN — изображение 5

Рабочий диапазон частот, МГц: 2400-2485 / 2400-2485 / 2400-2485 / 2400-2485
Усиление, dBi: 11 / 12 / 14 / 15
КСВ, не хуже: 1.5 / 1.5 / 1.5 / 1,5
Отношение вперед/назад, dB: 22 / 25 / 23 / 25
Поляризация: вертикальная
Электрический наклон луча: 3° / 3° / 7° / 7°
Допустимая мощность, Вт: 10 / 10 / 10 / 10
Сектор излучения в H-плоскости (-3 dB): 120° / 90° / 120° / 90°
Сектор излучения в E-плоскости (-3 dB): 13° / 13° / 7° / 7°
Входное сопротивление, Ом: 50 / 50 / 50 / 50
Габариты (ДхШхВ), мм: 138х103х580 / 138х103х580 / 138х103х1034 / 138х103х1034
Вес, кг: 1,4 / 1,4 / 2,6 / 2,6
Допустимая скорость ветра, м/с: 43 / 43 / 43 / 43
Материал излучателей: печатная плата на ФАФ-4Д
Материал и цвет РПУ: серый АБС-пластик
Крепеж: на мачту 30-220 мм хомутами 'Norma' или крепежом CP-55D, CP-115, CP-220
Для механического наклона ДН: используйте наклонный механизм MN-1
