Радиостанция коротковолновая 'Эрэл-4'
- Диапазон частот, кГц: 1700-10000
- Число каналов: 2+2
- Класс излучения: 2K70J3E , 200HF1D
- Установка частоты: фиксированная
- Отклонение частоты, не более Гц: +/- 40
- Подавление несущей частоты передатчика, дБ: 50
- Ширина полосы пропускания тракта низкой частоты, Гц: 300- 3600
- Подавление нерабочей боковой полосы, не хуже дБ: 50
- Относительный уровень побочных излучений, дБ не менее: 60
Цена по запросу

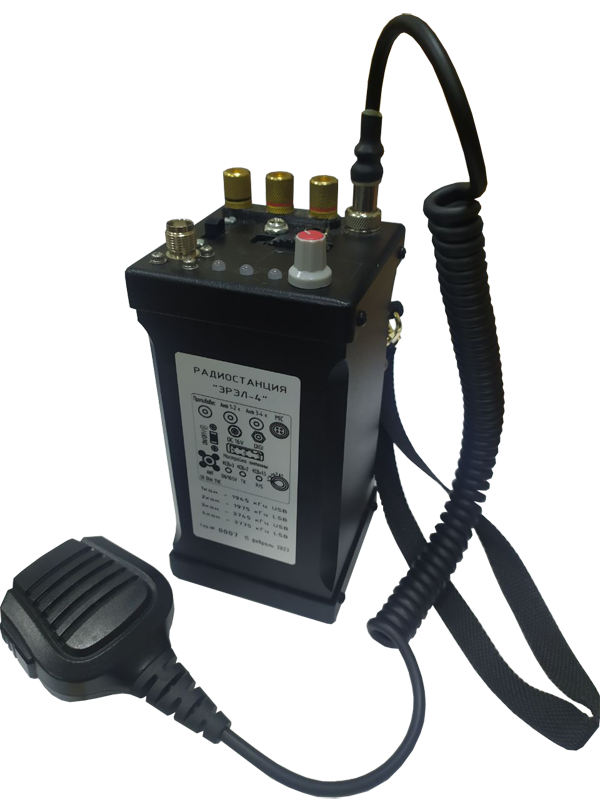

Радиостанция «Эрэл-4» - это переносная маломощная коротковолновая 4-х канальная радиостанция предназначена для обмена голосовыми и текстовыми сообщениями.
Радиостанция может работать в паре с радиостанциями Карта-3, Экспедиция-80, Долина-10КВ.
Она является следующим этапом модернизации радиостанции Карта-3 и обладает дополнительным диапазоном частот. Это сделано с целью возможности работы в разные календарные сезоны, так как для летнего периода требуются высокие частоты, например, 7 МГц, а для зимнего ночного периода необходимо рабочие частоты понизить до 2 МГц. Поэтому в радиостанции «Эрэл-4» два канала настроены на нижний диапазон, и два канала-на верхний диапазон. Сами диапазоны определятся параметрами фильтров, что оговаривается при заказе в зависимости от дальности радиосвязи и географической широты применения и маркируются буквами согласно таблицы.
Каналы устанавливаются обычным фиксированным переключателем поворотом ручки в одно из 4-х положений. Номера каналов и соответствие частотам указаны на наклейке на корпусе радиостанции. Полевая антенна «Наклонный луч» применяется для установления связи поверхностной волной в ближней зоне, что составляет 20-30 км. Антенна состоит из двух проводов по 16 метров с штекерами-наконечниками. Последние вставляются в зажимы согласно выбранного диапазона (каналов). Настройка производится с помощью ручки ферровариометра по достижению минимального свечения красных светодиодов в режиме передачи.

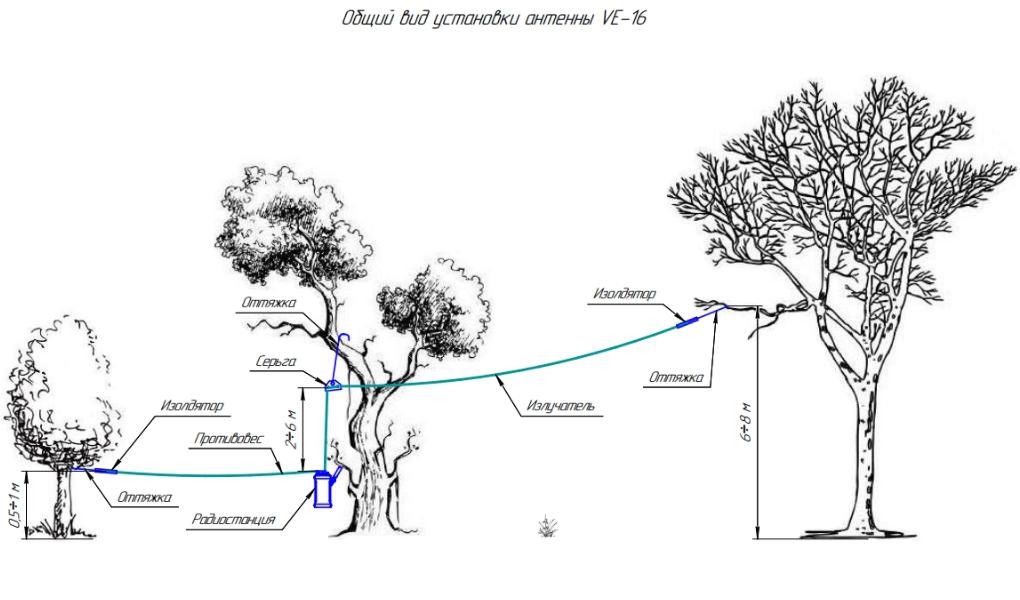

Схема подключения антенны VE-16
- Диапазон частот, кГц: 1700-10000
- Число каналов: 2+2
- Класс излучения: 2K70J3E , 200HF1D
- Установка частоты: фиксированная
- Отклонение частоты, не более Гц: +/- 40
- Подавление несущей частоты передатчика, дБ: 50
- Ширина полосы пропускания тракта низкой частоты, Гц: 300- 3600
- Подавление нерабочей боковой полосы, не хуже дБ: 50
- Относительный уровень побочных излучений, дБ не менее: 60
- Чувствительность приёмника, мкВ (при соотношении С/Ш 10дБ): 0,4
- Выходная мощность приёмника, мВт (на нагрузке 32 Ом): 100
- Коэффициент нелинейных искажений приемника, не более %: 0,1
- Номинальная выходная мощность передатчика на нагрузке 50 Ом, Вт: 4
- Ослабление второй гармоники передатчика, не менее дБ: 48
- Ослабление прочих гармоник передатчика, не менее дБ: 60
- Номинальное напряжение питания, В: 12,6
- Допустимое отклонение напряжения питания, В: +4 -2В
- Ток потребления в режиме приёма, мА: 40
- Ток потребления в режиме передачи при номинальной выходной мощности, мА: 700
- Уровень срабатывания VOX: от 1,5В
- Уровень выходного НЧ сигнала цифрового: 70 мВ
- Степень защиты: IP 54
- Разъём зарядного устройства: DC 5.5x2.5х9.5мм
- Напряжение и ток зарядного устройства: +17 - +19V, 1A
- Цeнa радиостанции, руб.: call
- Цeна антенны, руб.: call
- Цeна зарядного уст-а, руб.: call
- Цeна гарнитуры, руб.: call
- Цeна чехла, руб.: call
- Габариты радиостанции, мм: 180х85х85
- Вес радиостанции, кг: 1.27
- Температура эксплуатации: от -25 до +40 градусов
- Разъём антенный: TNC
- Разъём цифровой: Гнездо 3,5 мм 4 контакта(третий с краю- 'земля')
