Радиостанция коротковолновая 'КАРТА-3'

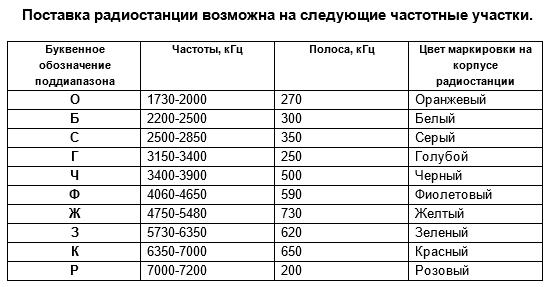

- Диапазон частот, кГц: 1700-10000*
- Число каналов: 3
- Класс излучения: 2K70J3E , 200HF1D
- Установка частоты: фиксированная
- Отклонение частоты, не более Гц: +/- 40
- Подавление несущей частоты передатчика, дБ: 50
- Ширина полосы пропускания тракта низкой частоты, Гц: 300- 3600
- Подавление нерабочей боковой полосы, не хуже дБ: 50
- Относительный уровень побочных излучений, дБ не менее: 60
Цена по запросу
Наши новые КВ радиостанции Улейма и Карта-3 - разработаны в продолжении серии коротковолновых профессиональных радиостанций советского производства типа 'Недра' и 'Карат'.
Радиостанция может работать в паре с радиостанциями Экспедиция-80, Эрэл-4, Долина-10КВ.
Выполненные по современной схемотехнике и на радиокомпонентах SMD технологии, с применением цифровой обработки сигнала, они способны занять достойное место в рюкзаке путешественника любителя или профессионала. Инспектор рыбоохраны, профессиональный охотник, геолог или картограф, геофизик или работник заповедника - все они найдут применение 'Улейме' и 'Карте'в своей полевой работе вдали от привычных сетей сотовой связи. Благодаря своей компактности эти радиостанции уже не будет пугать своим весом и габаритами. Имея небольшой комплект из радиостанции, наушников, антенны и аккумулятора (Улейма), путешественник всегда будет на связи в радиусе 150 км!
Управление радиостанцией состоит всего из одной кнопки, в которой очень сложно запутаться. Отключение питания происходит физическим разъединением штекера, что также предотвращает случайный разряд аккумулятора. Заложенные на этапе разработки защиты выходного каскада не повредят ему при эксплуатации при обрыве или рассогласовании антенны. Появление радиостанции «Улейма-80» у многих потенциальных покупателей вызвало негодование. Как так, пластмассовый корпус, внешний источник, китайская гарнитура?
Да, «Улейма -80» была спроектирована, как малогабаритная радиостанция для пеших переходов и работы со стационарных объектов-палаток и лесных избушек. Ее габариты и масса максимально минимизированы с целью облегчения транспортировки.

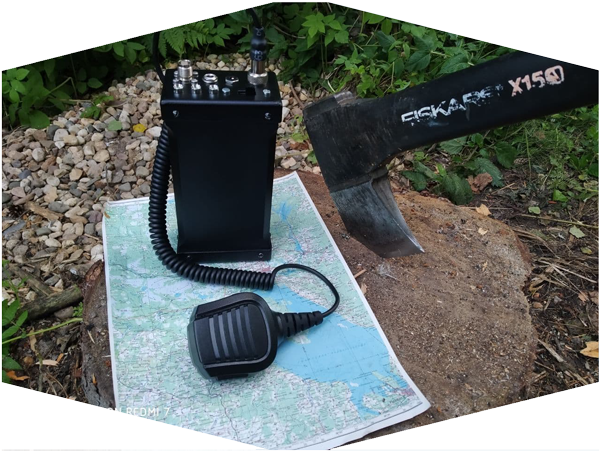

Однако, если существует потребность в механически надежных, ударопрочных радиостанциях с внешней тангентой и внутренним источником питания, то та же самая схема теперь реализована в радиостанции «Карта-3».
Прочный алюминиевый корпус, антенный разъем TNC, выносная тангента, встроенный аккумулятор, выключатель питания, ручка и кофра для транспортировки-вот основные отличия от «Улеймы». Все остальные параметры этой трехканальной коротковолновой SSB радиостанции сохранились.
Радиостанция энергетически очень экономична, заряда одного аккумулятора может хватить на неделю при скромном радиообмене. Светодиодные индикаторы оповестят пользователя заранее о снижении напряжения питания. А индикатор ВЧ напряжения на антенне укажет об исправности передатчика.

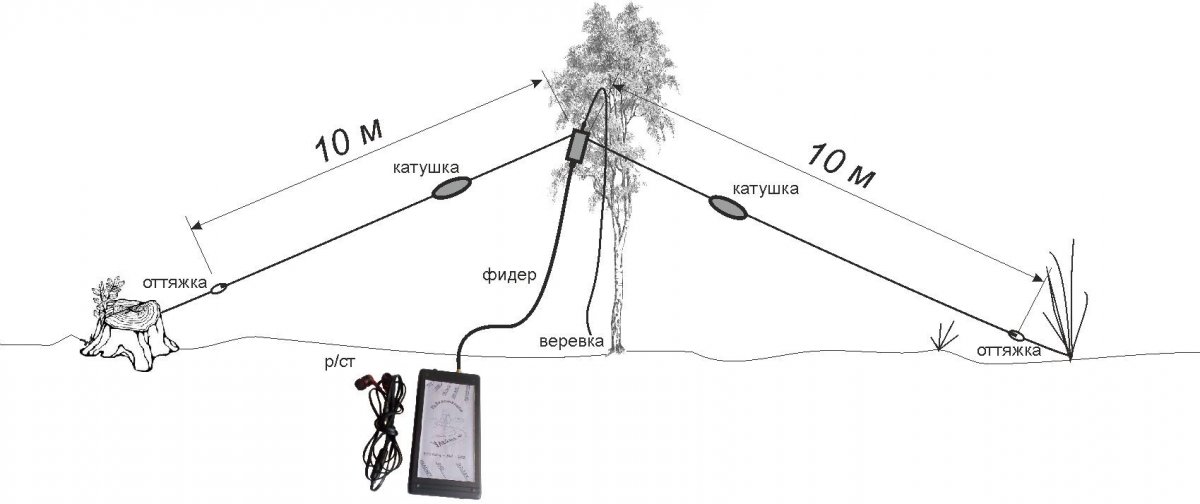

Схема подключения

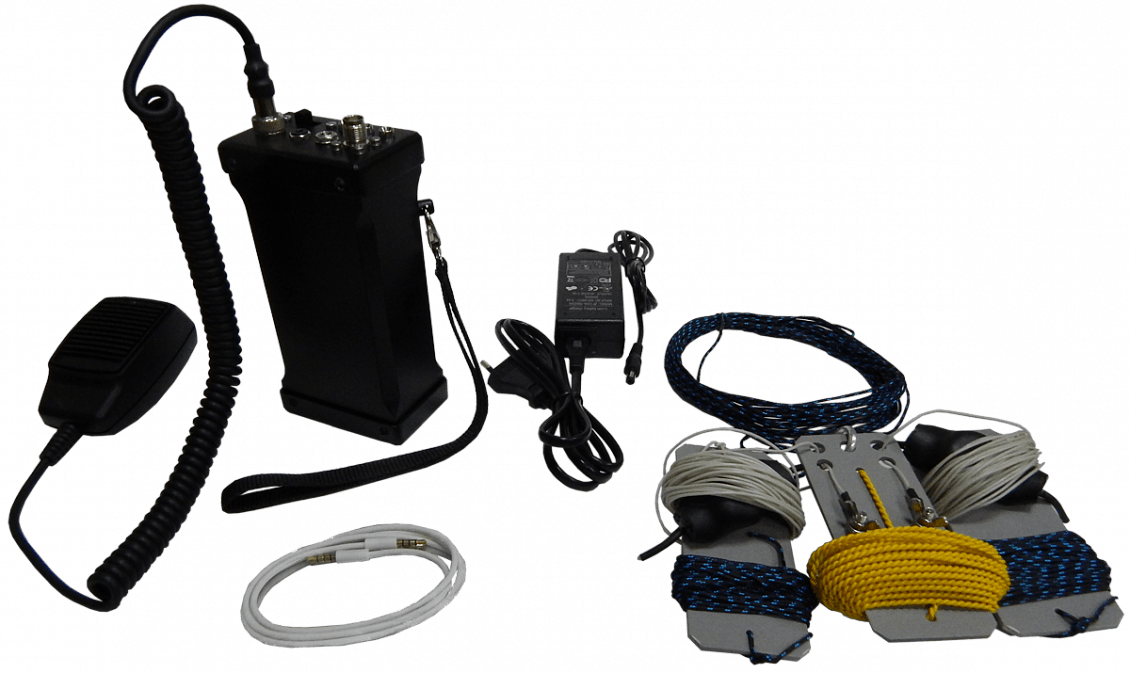

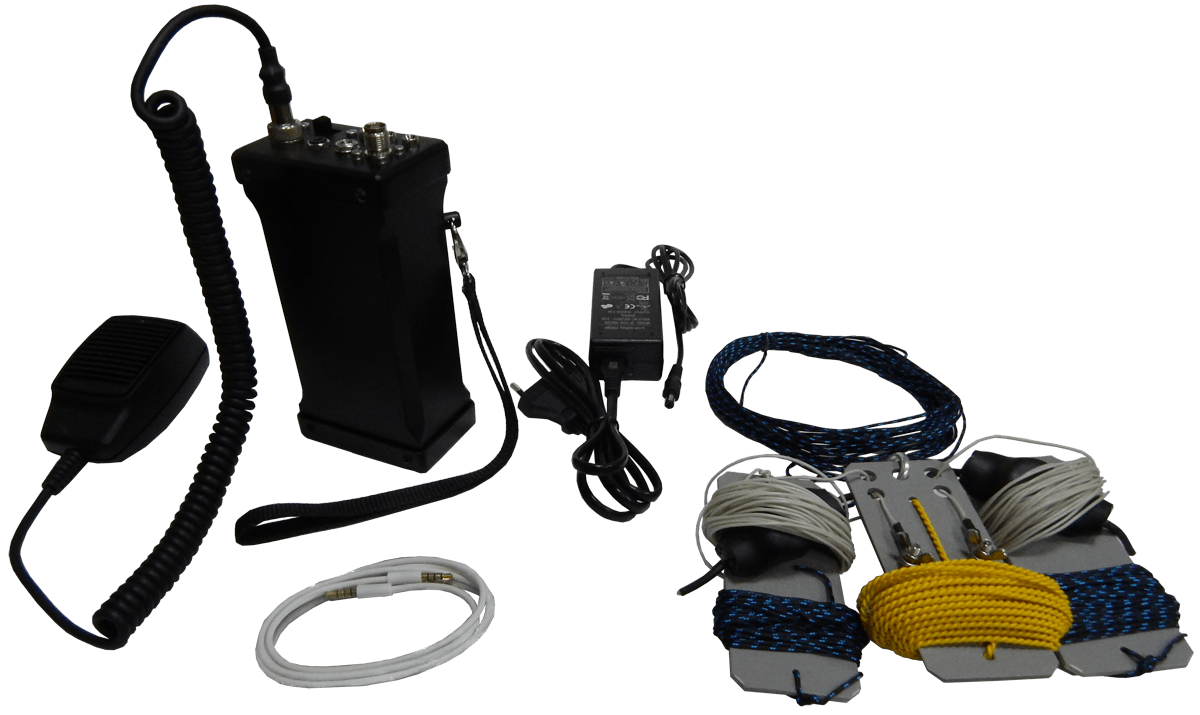

Дополнительное оборудование, такие как выносной динамик, полноразмерная антенна и кабель питания, расширят качество связи и удобства эксплуатации.
Возможность подключить дополнительные устройства для передачи текстовых сообщений завершают список достоинств этой радиостанции.
Дальность связи определяется ионосферным прохождением и обычно составляет 100-200 км в дневное время. Ночью связь значительно ухудшается.
- Диапазон частот, кГц: 1700-10000*
- Число каналов: 3
- Класс излучения: 2K70J3E , 200HF1D
- Установка частоты: фиксированная
- Отклонение частоты, не более Гц: +/- 40
- Подавление несущей частоты передатчика, дБ: 50
- Ширина полосы пропускания тракта низкой частоты, Гц: 300- 3600
- Подавление нерабочей боковой полосы, не хуже дБ: 50
- Относительный уровень побочных излучений, дБ не менее: 60
- Чувствительность приёмника, мкВ (при соотношении С/Ш 10дБ): 0,4
- Выходная мощность приёмника, мВт (на нагрузке 32 Ом): 50
- Коэффициент нелинейных искажений приемника, не более %: 0,1
- Номинальная выходная мощность передатчика на нагрузке 50 Ом, Вт: 4
- Ослабление второй гармоники передатчика, не менее дБ: 48
- Ослабление прочих гармоник передатчика, не менее дБ: 60
- Номинальное напряжение питания, В: 12,6
- Допустимое отклонение напряжения питания, В: +2-2В
- Ток потребления в режиме приёма, мА: 30
- Ток потребления в режиме передачи при номинальной выходной мощности, мА: 700
- Уровень срабатывания VOX: от 1,5В
- Уровень выходного НЧ сигнала: 50 мВт
- Степень защиты: IP 54
- Разъём зарядного устройства: DC 5.5x2.5х9.5мм
- Напряжение и ток зарядного устройства: +17 - +19V, 1A
- Цeнa радиостанции Карта, руб.: call
- Цeна антенны на 3150-4650 кГц, руб.: call
- Цeна зарядного уст-а, руб.: call
- Цeна сумки для к-та р/ст Карта, руб.: call
- Цeна аудио кабеля, руб.: call
- Габариты радиостанции, мм: 176х59х89
- Вес радиостанции, кг: 1,03
- Температура эксплуатации: от -15 до +40 градусов
- Разъём антенный: TNC
- Разъём аудио: 3,5 мм 4 контакта(третий с краю- 'земля')
- Разъём цифровой: аналогичный аудио
