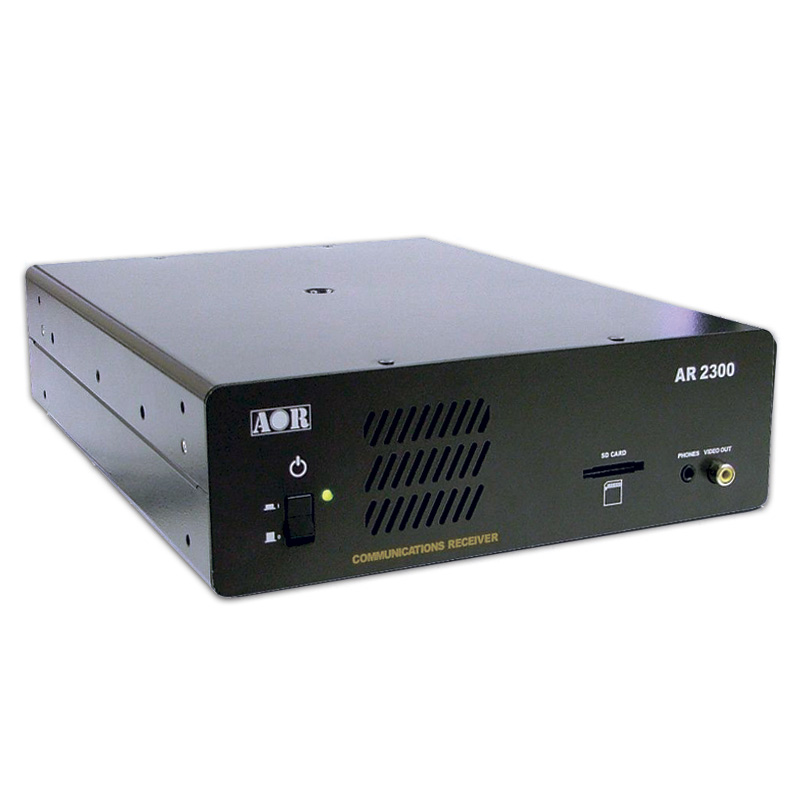

широкодиапазонный компьютерный сканирующий приемник AOR AR-2300IQ

Летом 2022 года фирма AOR с гордостью представляет AR-2300IQ — обновленную версию популярного профессионального приемника AR-2300.

Новая модель компьютерного сканирующего приемника компании AOR предоставляет возможность контроля радиочастот в диапазоне от 40 кГц до 3150 МГц и, несомненно, найдет применение в правительственных, коммерческих и исследовательских организациях, занимающихся контролем эфира, поиском и обнаружением радиосигналов, распределением частот, изучением электромагнитной обстановки, анализом спектра радиосигналов. Встроенный модуль IQ расширяет возможности мониторинга и компьютерной обработки сигналов в широкой полосе частот.

Приемник не имеет органов управления и настройки, управление всеми его функциями осуществляется с ПК (Black-Box Receiver). При использовании дополнительного сетевого контроллера возможно дистанционное управление приемником. Разъемы для связи с ПК выведены на заднюю панель (порты RS 232C, IQ и USB). Приемный тракт AR2300 аналогичен приемнику AR5001D.


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ И ВОЗМОЖНОСТИ ПРИЕМНИКА AOR AR 2300 IQ

• Цифровая обработка сигналов:
  Входные сигналы после ПЧ 45,05 МГц преобразуются из аналоговых в цифровые DSP процессором. В блоке аналоговой обработки нет АРУ, так как вся обработка, включая АРУ, выполняется DSP.

• Высокопроизводительный аналоговый интерфейс:
  Аналоговый сигнал обрабатывается виртуальным цифровым высокоэффективным фильтром с заданной формой и полосой.

• Гетеродин DDS:
  Вместо обычного метода PLL первая локальная частота создается путем прямого цифрового синтеза. Этот метод позволяет перестраивать частоту на высокой скорости.

• выход ПЧ:
  Выводится аналоговая ПЧ с полосой пропускания 15 МГц (+/-7,5 МГц).

• Прямая выборка на КВ диапазонах
  При приеме КВ-сигналов, они преобразуются напрямую в цифру без входа в микшер. Это позволяет получить очень хорошие характеристики линейности.

• Цифровой I/Q-выход:
  Цифровой сигнал I/Q с полосой 0,9 МГц выводится через интерфейс USB 2.0.

• Аналоговый I/Q-выход 12 кГц
  Позволяет декодировать DRM-трансляции с помощью ПК и специального программного обеспечения сторонних производителей.

• Высокоточное задание частоты:
  Стабильность частоты внутреннего задающего генератора 10 МГц на уровне 0,01 ppm достигается при использовании дополнительного внешнего приемника GPS.

• БПФ-анализатор:
  Благодаря встроенному процессору БПФ данные с широким спектром до 10 МГц могут выводиться на высокой скорости через последовательный порт.

• Демодуляция видео
  Подключив внешний ТВ-монитор, можно демодулировать сигнал камер видеонаблюдения с FM-модуляцией и аналоговых телетрансляций. При подключении ТВ-монитора можно анализировать демодулированное видео. (Приемник не совместим с цифровым эфирным телевидением).

• Одновременный мониторинг
  2-диапазонный прием Dual Watch , офсетный прием, тройной прием (применяются некоторые ограничения).

• Слот для SD-карты
  Вы можете записать полученный звук на SD карту, а также сделать резервную копию настроек ресивера и данных памяти.

• Управление через локальную сеть или Интернет с дополнительным контроллером Ethernet ARL2300.

• Опциональный модуль демодуляции цифрового голоса APCO25 Phase 1

Программное обеспечение WINDOWS:

• AR-IQ-III (Receiver control, I/Q REC & playback)
  Управление приемником, запись и воспроизведение потока I/Q. Включает лицензионный ключо USB.

• AR2300 Controlsoft
  Прилагаемое программное обеспечение AR2300 CONTROLSOFT обеспечивает полное управление приемником, запись/воспроизведение звука и управление банками.

• IQ GNURadio (I/Q converter GNURadio Windows)
  Инструменты для преобразования записи AR-IQ3, сделанной с помощью приемника AR5700D/AR2300IQ, чтобы сделать ее совместимой с GNU RADIO под Windows. GNU Radio — это бесплатный набор инструментов для разработки программного обеспечения с открытым исходным кодом, который предоставляет блоки обработки сигналов для реализации программных виртуальных радиостанций. Также работает с записями, сделанными с помощью AR2300/AR5001D/AR6000, оснащенных опцией IQ5001.

• AR2300 Editing Software (Memory channel editor)
  Программное обеспечение для редактирования памяти AR2300.

Программное обеспечение под ЛИНУКС:

• ARL2300 Local (Receiver control for Linux)
  Управление приемником

• REL (I/Q capture for Linux)
  Программа записи потока I/Q под ОС GNU/Linux для AOR AR5700D и AR2300IQ, а также AR2300/AR5001D/AR6000, оснащенных опцией IQ5001.

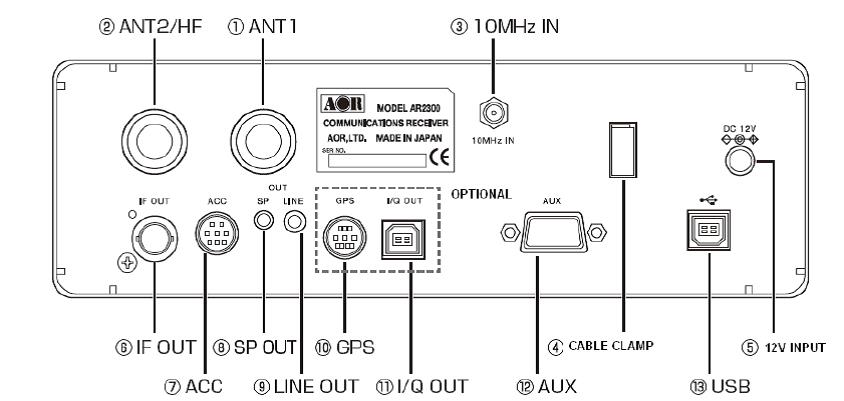

ЗАДНЯЯ ПАНЕЛЬ ПРИЕМНИКА AR2300IQ

1. Приемник с платой I/Q-интерфейса
2. USB кабель
3. Сетевой адаптер
4. Флэш-карта 4 ГБ
5. Лицензионный USB-ключ
6. Инструкция по эксплуатации
7. Программное обеспечение

Антенны.

1. DA3200 -антенна дискоконусная базовая, диапазон 25-3000 МГц, в комплекте кабель 15 метров.
2. DA5000 -антенна дискоконусная базовая, диапазон 700-3000 МГц.
3. DA6000 -антенна дискоконусная базовая, диапазон 700-6000 МГц.
4. SA7000 -антенна двухэлементная базовая, диапазон 0,03-2000 МГц, в комплекте кабель 15 метров.
5. MA500 -антенна автомобильная на магнитном основании, диапазон 50-1300 МГц, кабель 4 метра.
