Вертикальная всенаправленная антенна A7 VHF

Вертикальная всенаправленная антенна A7 VHF

★★★★★

4.7(26 отзывов)

Рабочий диапазон частот, МГц: 147-174
Рабочая полоса частот, МГц: 2
Усиление, dBi: 7.8
КСВ, не хуже: 1,5
Поляризация: вертикальная
Допустимая мощность, Вт: 50
Сектор излучения в H-плоскости (-3 dB): 3600
Сектор излучения в E-плоскости (-3 dB): 180
Входное сопротивление, Ом: 50

Цена по запросу

Антенна A7 VHF

Антенна A7 VHF отработана с помощью компьютерного моделирования и доведена до идеала на испытательном стенде по измерению эпюр распределения фазы и амплитуды токов вдоль структуры антенны. Ее внутренняя конструкция эквивалентна схеме 1/2λ + 3 х 5/8λ. Это классическая коллинеарная антенна последовательного питания с применением фазовращателей-катушек. Благодаря разборной конструкции ее несложно настроить для работы на любой частоте в пределах рабочего диапазона.
В отличие от китайский аналогов с излучателем в 1/2λ, в антенне A7 VHF используются действительно 5/8λ излучатели, что добавляет ей усиление. Суженная при этом полоса без проблем настраивается по приложенным графикам.
Настройка антенны на максимальное усиление для заданной частоты заключается в изменении длины излучающих элементов. Конструкция согласующего устройства позволяет производить точную настройку антенны на минимальное КСВ не внося изменений в излучающую структуру. Это позволяет получить на рабочей частоте идеальное согласование и максимальное усиление.
Разборный чехол из стеклопластика позволяет транспортировать антенну любым автотранспортом.
Эта антенна является абсолютом по максимуму достижимого усиления в классе подобных антенн последовательного питания.

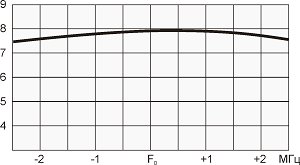

График усиления антенны A7 VHF

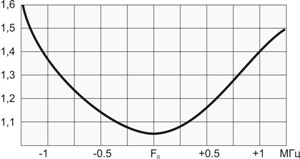

График КСВ антенны A7 VHF

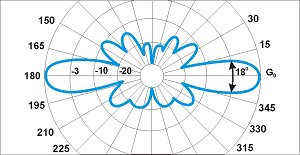

Диаграмма направленности антенны A7 VHF в вертикальной плоскости

Вертикальная всенаправленная антенна A7 VHF — изображение 1

Вертикальная всенаправленная антенна A7 VHF — изображение 2

Вертикальная всенаправленная антенна A7 VHF — изображение 3

Вертикальная всенаправленная антенна A7 VHF — изображение 4

Измеренная диаграмма направленности a7-vhf

Рабочий диапазон частот, МГц: 147-174
Рабочая полоса частот, МГц: 2
Усиление, dBi: 7.8
КСВ, не хуже: 1,5
Поляризация: вертикальная
Допустимая мощность, Вт: 50
Сектор излучения в H-плоскости (-3 dB): 3600
Сектор излучения в E-плоскости (-3 dB): 180
Входное сопротивление, Ом: 50
Настройка: производится заказчиком
Габариты (ДхШхВ), мм: 877x877х5800
Вес, кг: 3
Допустимая скорость ветра, м: 40
Материал излучателей: латунь
Материал и цвет РПУ: стеклопластик
Диаметр мачты, мм: 35-70 (CPK-70)
Разъем: N-мама
Габариты упаковки, мм: 110х70х2250
