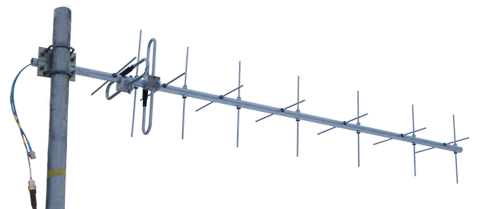

Антенна направленная кроссполяризационная YX8-70 cm 432-439 МГц

Антенна направленная кроссполяризационная YX8-70 cm 432-439 МГц

★★★★★

4.7(29 отзывов)

Рабочий диапазон частот, МГц: 432-439
КСВ, не хуже: 1,5
Усиление в середине диапазона, dBi: 12.2
в Е-плоскости: 37°
в Н-плоскости: 42°
Поляризация: линейная или круговая
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 100
Габариты антенны, мм: 1660х350х350

Цена по запросу

YX8-70cm вместе с антенной YX5-2m представляют собой комплекс для связи через космические радиолюбительские ретрансляторы-искусственные спутники Земли! Эти две антенны, установленные на поворотном устройстве с автоматическим ведением спутников, управляемые программами Орбитрон или аналогичными, обеспечат всегда максимальное усиление в течении всего периода полета. Каждая антенна состоит из двух ортогональных полотен, с двумя раздельными активными петлевыми вибраторами. Каждый вибратор можно подключить либо на свой фидер, либо на один фидер через реле-переключатель. Учитывая, что спутник вращается и поляризация меняется, можно вручную подбирать наилучшую поляризацию переключателем по принимаемому уровню сигнала. Также можно объединить сумматором два полотна, избавившись от переключателя, но потеряв при этом 3 дБ усиления. Обе антенны крепятся консольно, чтобы кабели не попадали в область излучения.
Эти антенны удобно также применять и для наземной связи: в FM с вертикальной поляризацией или в SSB и CW с горизонтальной.

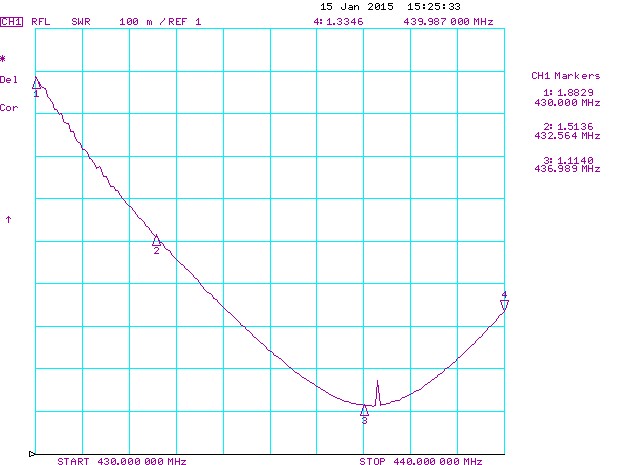

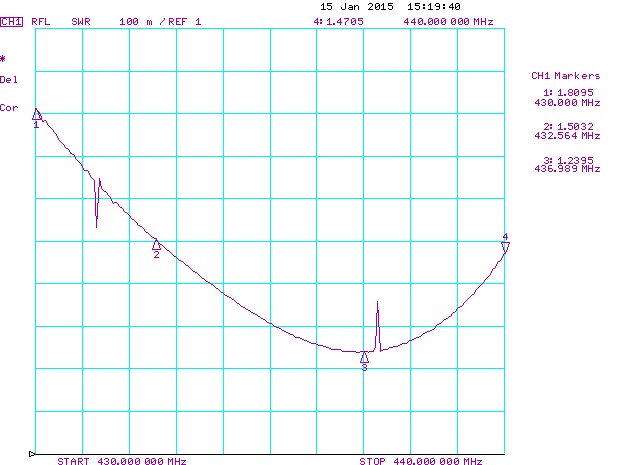

Графики КСВ антенны

Антенна направленная кроссполяризационная YX8-70 cm 432-439 МГц — изображение 1

Антенна направленная кроссполяризационная YX8-70 cm 432-439 МГц — изображение 2

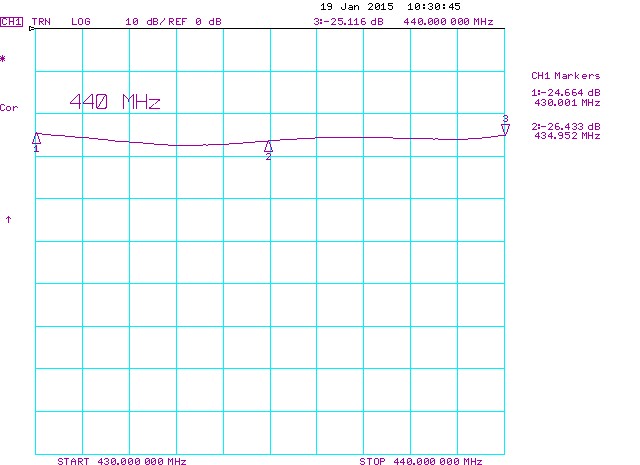

Развязка

Антенна направленная кроссполяризационная YX8-70 cm 432-439 МГц — изображение 3

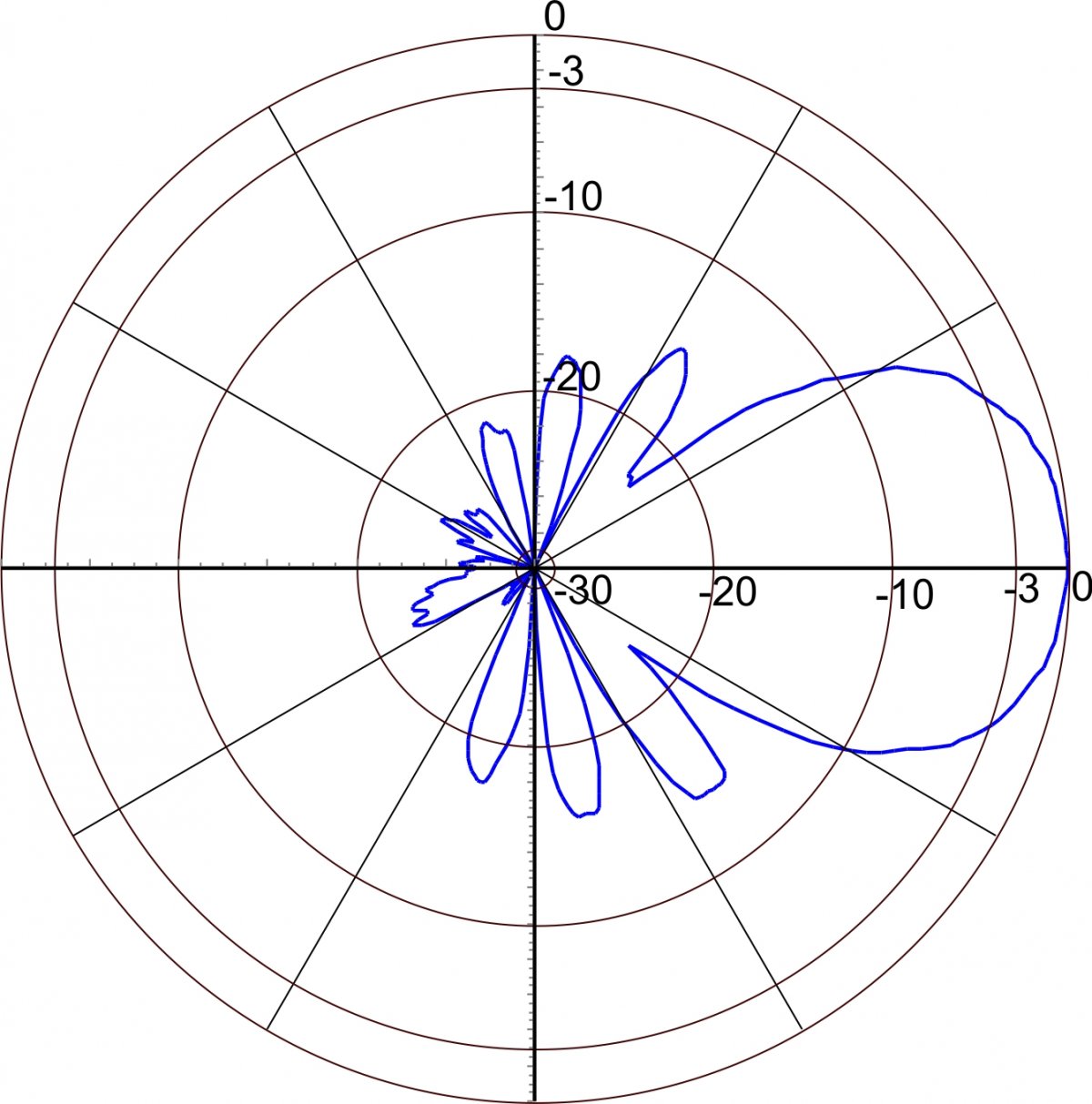

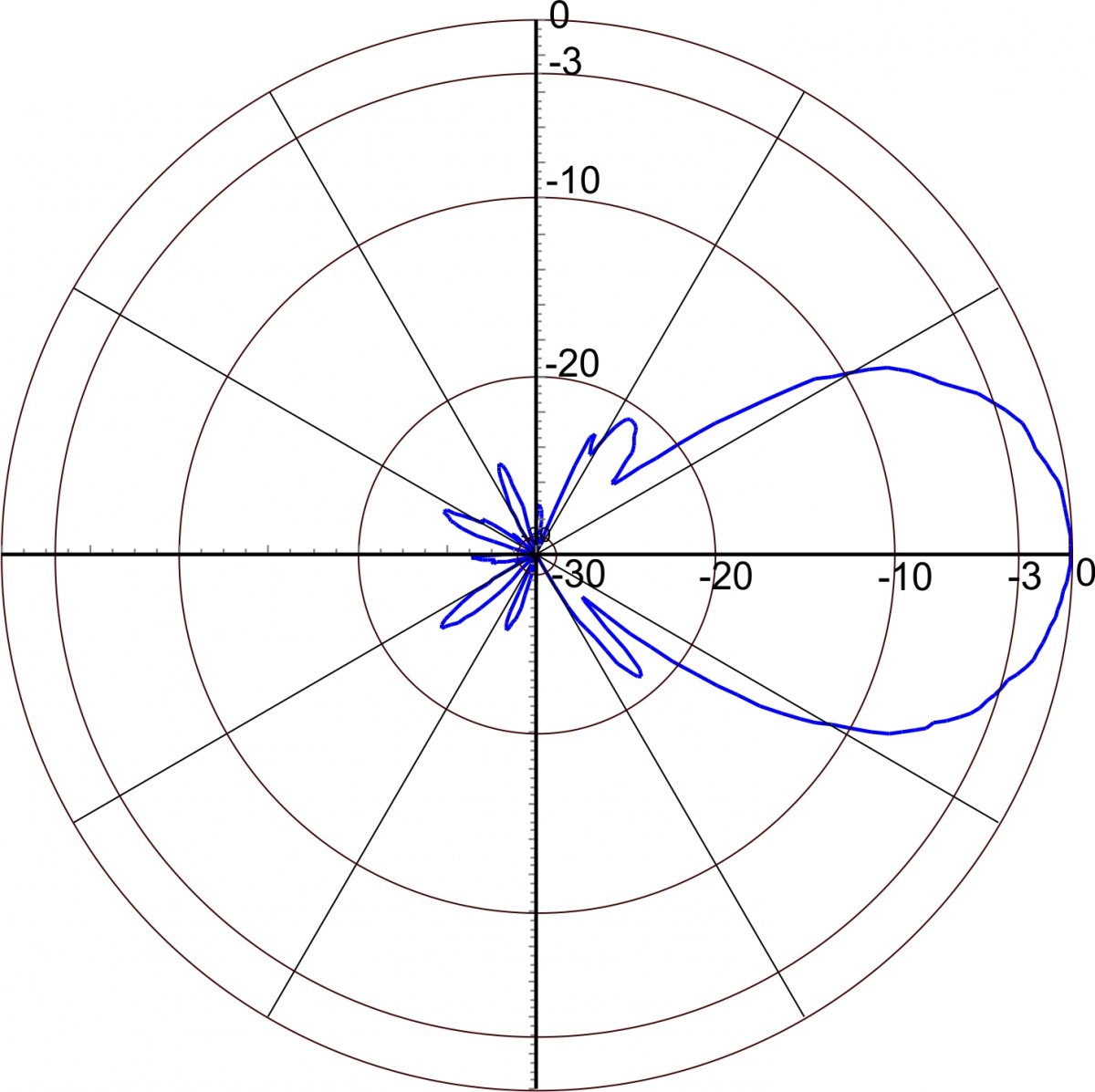

Типовые диаграммы направленности антенны

Антенна направленная кроссполяризационная YX8-70 cm 432-439 МГц — изображение 4

Антенна направленная кроссполяризационная YX8-70 cm 432-439 МГц — изображение 5

Рабочий диапазон частот, МГц: 432-439
КСВ, не хуже: 1,5
Усиление в середине диапазона, dBi: 12.2
в Е-плоскости: 37°
в Н-плоскости: 42°
Поляризация: линейная или круговая
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 100
Габариты антенны, мм: 1660х350х350
Материал антенны: АД-31
Диаметр мачты, мм: 35-65
Допустимая скорость ветра, м/c: 20
Диапазон рабочих температур, °С: от -50 до +50
Разъемы: N-мама
