Антенна направленная Y50 – 23cm

★★★★★

4.6(28 отзывов)

Рабочий диапазон частот, МГц: 23cм
Рабочая полоса по КСВ 1,5, МГц: 1220-1340
КСВ не хуже: 1.3
Усиление, dBi: 21,2
Отношение вперед/назад, dB: > 25
Импеданс, Ом: 50
Сектор в Е-плоскости по -3dB: 170
Сектор в H-плоскости по -3dB: 180
Подводимая мощность, Вт: 100

Цена по запросу

Вашему вниманию предлагается промышленный вариант направленной 50-ти элементной антенны на диапазон 23 см, выполненной на основе хорошо себя зарекомендовавшей компьютерной модели известного радиолюбителя RA3AQ Дмитриева Дмитрия.

Применение современной технологии изготовления излучающей структуры методом лазерной резки позволяет с высокой точностью изготавливать и повторять в промышленных условиях реализацию данной модели в металле. Отдельная разборная траверса с опорными элементами делает антенну легкой и удобной для транспортировки. Плоский печатный излучатель обеспечивает качественное согласование и симметрирование.

Конструкция антенны допускает создание стэка из 2-х и -х полотен с применением излуча-теля с зеркальной запиткой для удобства подключения кабелей. Сумматоры SV-2-23см и SV-4-23см совместно с кабельными джамперами CON-2-23см позволяют создать антенные решетки с повышенным усилением для проведения DX- cвязей в том числе TROPO и EME.

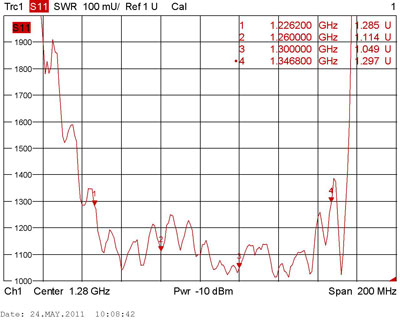

График КСВ антенны

Антенна направленная Y50 – 23cm — изображение 1

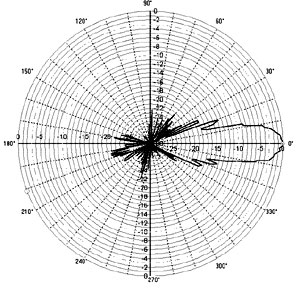

Диаграмма излучения антенны в Е-плоскости

Антенна направленная Y50 – 23cm — изображение 2

Антенна направленная Y50 – 23cm — изображение 3

Измеренная диаграмма направленности y50-23-e

Рабочий диапазон частот, МГц: 23cм
Рабочая полоса по КСВ 1,5, МГц: 1220-1340
КСВ не хуже: 1.3
Усиление, dBi: 21,2
Отношение вперед/назад, dB: > 25
Импеданс, Ом: 50
Сектор в Е-плоскости по -3dB: 170
Сектор в H-плоскости по -3dB: 180
Подводимая мощность, Вт: 100
Грозозащита: есть
Поляризация: верт./горизонт.
Габариты антенны, мм: 4500х500x104
Масса, кг: 2,8
Диапазон рабочих температур, 0С: от -50 до +50
Материал анттенны: АМГ6БМ
Разъем: N-мама
Допустимая скорость ветра, м/с: 40
Диаметр мачты, мм: 35-110
Габариты упаковки, мм: 1550х120х120
