Антенна направленная радиолюбительская Y9-2m 144-146 МГц

Антенна направленная радиолюбительская Y9-2m 144-146 МГц

★★★★★

5.0(31 отзыв)

Рабочий диапазон частот, МГц: 144-146
КСВ, не хуже: 1,5
Усиление, dBi: 13,5
Сектор излучения по уровню -3dB в Е-плоскости: 32
Сектор излучения по уровню -3dB в Н-плоскости: 36
Поляризация: вертик./горизонт.
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 200
Грозозащита: есть

Цена по запросу

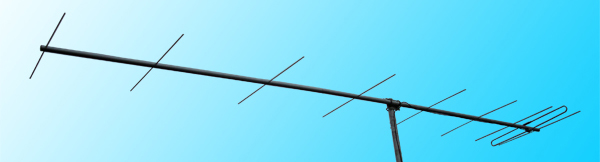

Антенна Y9-2m предназначена для работы в составе радиолюбительской УКВ станции для работы как с вертикальной поляризацией в FM телефонных участках, так и для работы с DX в CW И SSB режимах. Компьютерная модель антенны принадлежит известному российскому радиолюбителю Д.Дмитриеву (RA3AQ) и оптимизирована автором под производство в фирме 'Радиал'.

Изолированные элементы повышают их добротность и тем самым обеспечивают высокое усиление. Оригинальная система запитки петлевого вибратора упрощает конструкцию излучателя и позволяет обойтись без согласующего устройства.

Антенная решетка из 2х и 4х полотен Y9-2m выведет Вас на уровень уважаемых УКВистов!

Антенна направленная радиолюбительская Y9-2m 144-146 МГц — изображение 1

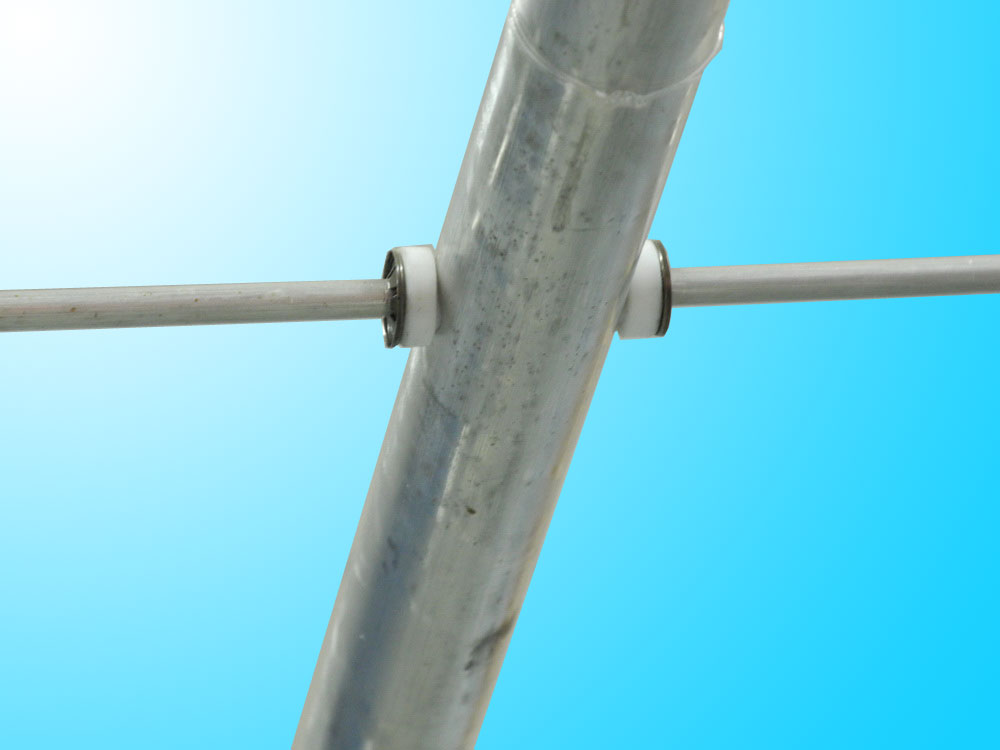

Установленный пассивный элемент

Антенна направленная радиолюбительская Y9-2m 144-146 МГц — изображение 2

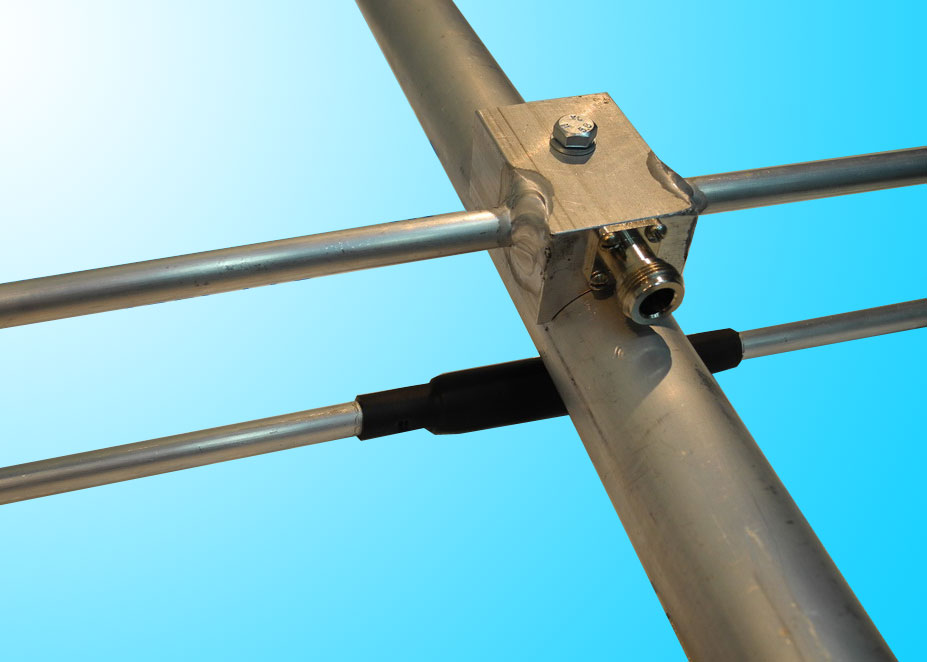

Установленный петлевой вибратор

Антенна направленная радиолюбительская Y9-2m 144-146 МГц — изображение 3

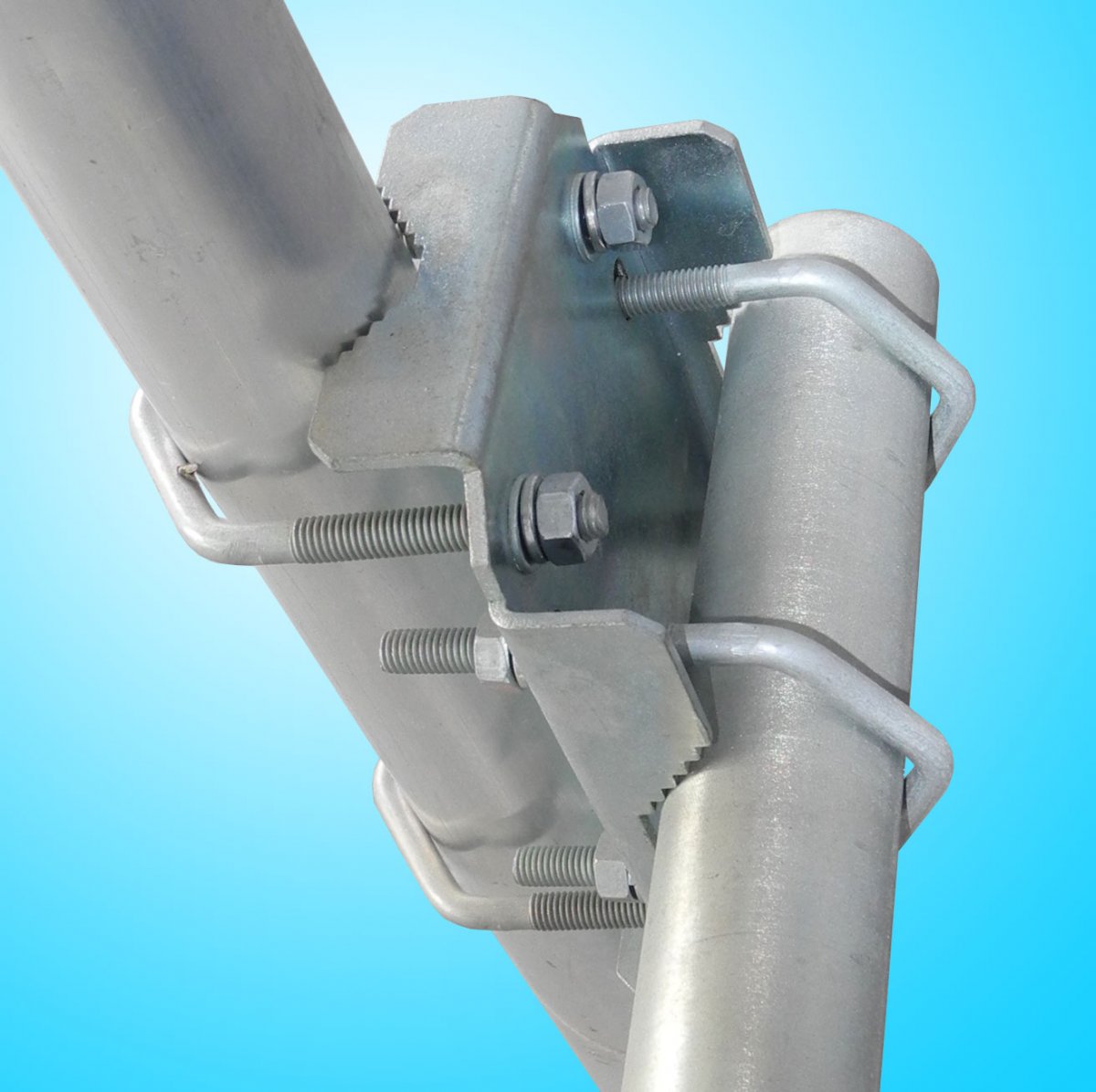

Крепежный узел крупно

Диаграммы направленности Y9-2m

Антенна направленная радиолюбительская Y9-2m 144-146 МГц — изображение 4

Антенна направленная радиолюбительская Y9-2m 144-146 МГц — изображение 5

в E плоскости

в H плоскости

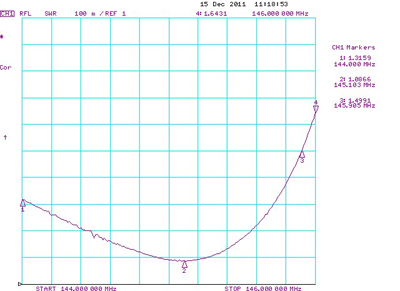

График КСВ антенны Y9-2m

Антенна направленная радиолюбительская Y9-2m 144-146 МГц — изображение 6

Антенна направленная радиолюбительская Y9-2m 144-146 МГц — изображение 7

Измеренная диаграмма направленности y9-2-e Антенна направленная радиолюбительская Y9-2m 144-146 МГц — изображение 8

Измеренная диаграмма направленности y9-2-h

Рабочий диапазон частот, МГц: 144-146
КСВ, не хуже: 1,5
Усиление, dBi: 13,5
Сектор излучения по уровню -3dB в Е-плоскости: 32
Сектор излучения по уровню -3dB в Н-плоскости: 36
Поляризация: вертик./горизонт.
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 200
Грозозащита: есть
Масса, кг: 5,04
Габариты антенны, мм: 4945х1030х87
Материал антенны: АД31
Диаметр мачты, мм: 35-65, крепеж КР-65
Диапазон рабочих температур, °С: от - 30 до +50
Разъем: N-мама
Габариты упаковки, мм: 2900х130х85
