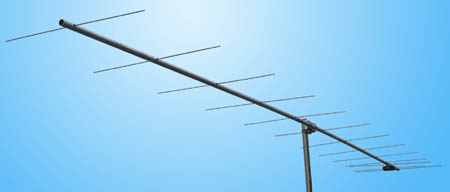

Направленная радиолюбительская антенна Y12-2m 144-146 МГц

Направленная радиолюбительская антенна Y12-2m 144-146 МГц

★★★★★

4.8(38 отзывов)

Рабочий диапазон частот, МГц: 144-146
Рабочая полоса по КСВ 1,5, МГц: 2
КСВ не хуже: 1.5
Усиление, dBi: 14.7
Импеданс, Ом: 50
Сектор в Е-плоскости по -3dB: 300
Сектор в H-плоскости по -3dB: 340
Подводимая мощность, Вт: 200
Грозозащита: есть

Цена по запросу

Геометрия этой антенны взята у немецкого радиолюбителя DJ9BV с небольшими изменениями узла питания, для достижения лучшей симметрии и согласования. Крепкая траверса и пружинящие излучающие элементы позволяют эксплуатировать антенну без дополнительных поддерживающих оттяжек в любой поляризации.
Эта антенна обладает рабочей полосой в 2 МГц.
Длина траверсы составляет 5.3 m (3λ), что обеспечивает весьма высокое усиление антенны. Применив несколько таких полотен, можно построить отличную антенную решетку для работы с отражением от Луны, метеорных следов, тропосферы или полярного сияния.

Диаграмма антенны Y12-2m в H-плоскости

Направленная радиолюбительская антенна Y12-2m 144-146 МГц — изображение 1

Диаграмма антенны Y12-2m в E-плоскости

Направленная радиолюбительская антенна Y12-2m 144-146 МГц — изображение 2

Направленная радиолюбительская антенна Y12-2m 144-146 МГц — изображение 3

Измеренная диаграмма направленности y12-2-e Направленная радиолюбительская антенна Y12-2m 144-146 МГц — изображение 4

Измеренная диаграмма направленности y12-2-h

Рабочий диапазон частот, МГц: 144-146
Рабочая полоса по КСВ 1,5, МГц: 2
КСВ не хуже: 1.5
Усиление, dBi: 14.7
Импеданс, Ом: 50
Сектор в Е-плоскости по -3dB: 300
Сектор в H-плоскости по -3dB: 340
Подводимая мощность, Вт: 200
Грозозащита: есть
Поляризация: H и V
Масса антенны, кг: 5
Габариты антенны, мм: 5300х1060х150
Диаметр мачты, мм: 35-65 (крепеж КР-65)
Материал излучателя: алюминий
Допустимая скорость ветра, м/с: 25
Диапазон рабочих температур: от -50 до +50
Разъем: N-мама
Габариты упаковки, мм: 2950x120x120
