Вертикальные широкополосные антенны AW5 VHF(150-160), AW5 VHF(160-170)

Вертикальные широкополосные антенны AW5 VHF(150-160), AW5 VHF(160-170)

★★★★★

4.7(40 отзывов)

Рабочий диапазон частот, МГц: 150-160 / 160-170
Рабочая полоса по КСВ 1,5, МГц: 10 / 10
КСВ не хуже: 1.5 / 1.5
Усиление, dBi: 5 / 5
Импеданс, Ом: 50
Сектор в Е-плоскости по -3dB: 310 / 310
Подводимая мощность, Вт: 100 / 100
Грозозащита: есть
Настройка: не требуется

Цена по запросу

Эта антенна разработана для эксплуатации в составе симплексных и дуплексных радиостанций служебного пользования, систем передачи данных.
Ее диаграмма в вертикальной плоскости оптимизирована на максимум усиления, что в свою очередь, сужает полосу частот по согласованию.

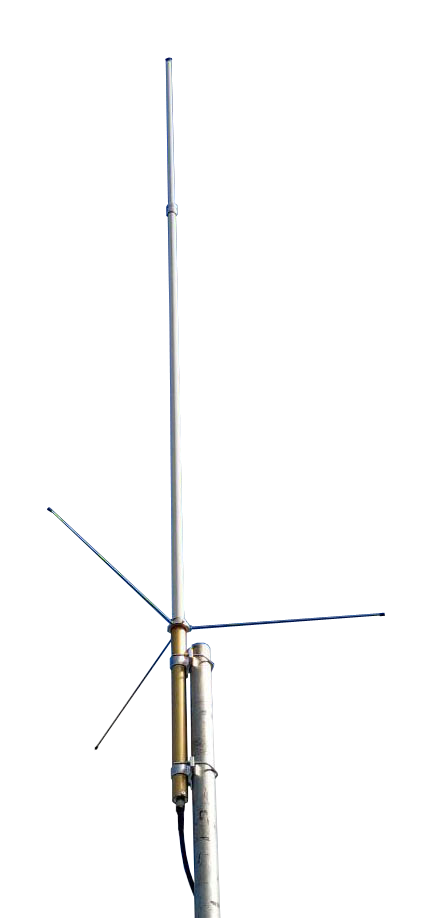

Конструкция антенны - коллинеарная, из двух линейных излучателей сфазированных катушкой-фазовращателем. Отсечку токов обеспечивают три ¼ волновых противовеса. Чехол антенны разборный и выполнен из стеклопластиковых трубок. Внутренние элементы также имеют разборную конструкцию для удобства транспортировки.

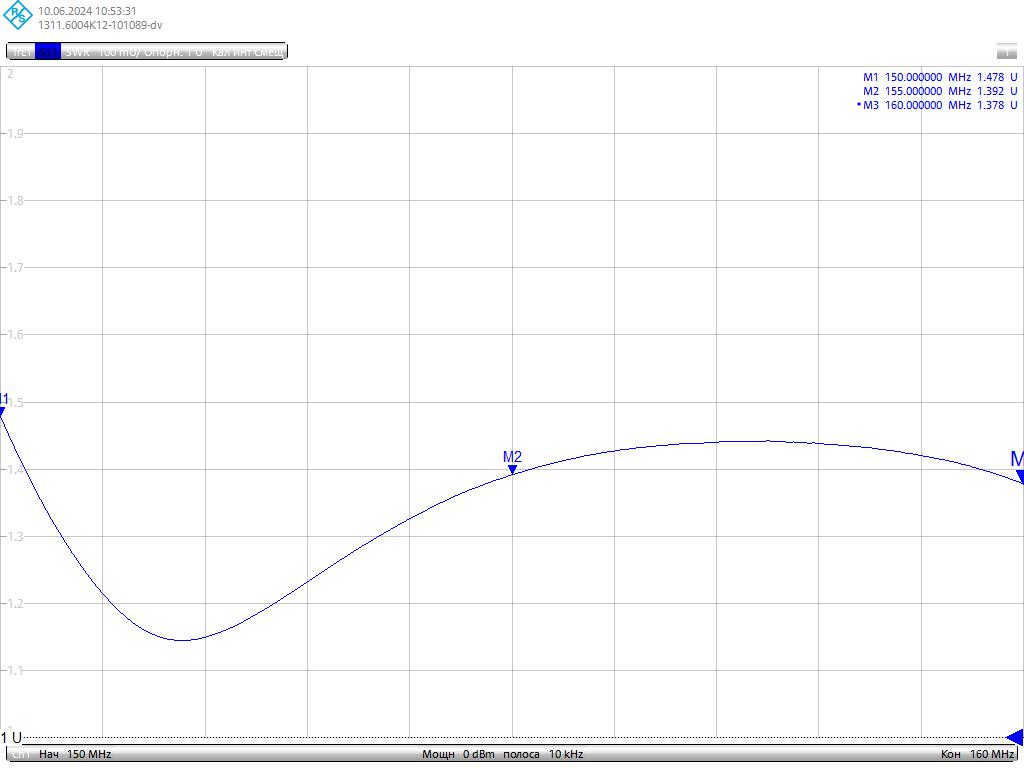

КСВ AW5-VHF(150-160)

Вертикальные широкополосные антенны AW5 VHF(150-160), AW5 VHF(160-170) — изображение 1

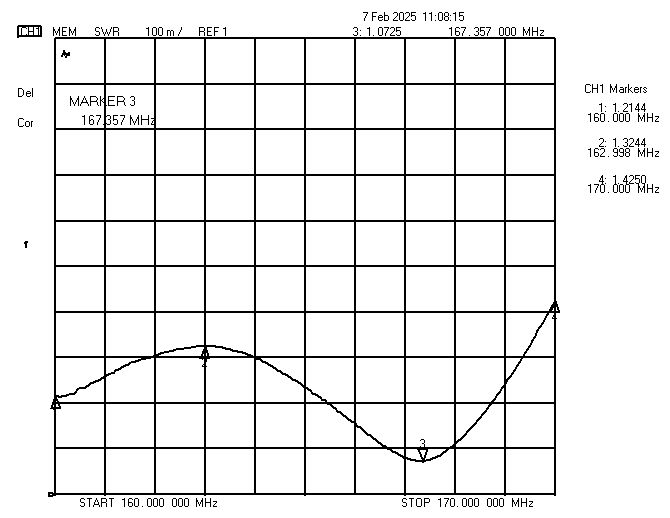

КСВ AW5-VHF(160-170)

Вертикальные широкополосные антенны AW5 VHF(150-160), AW5 VHF(160-170) — изображение 2

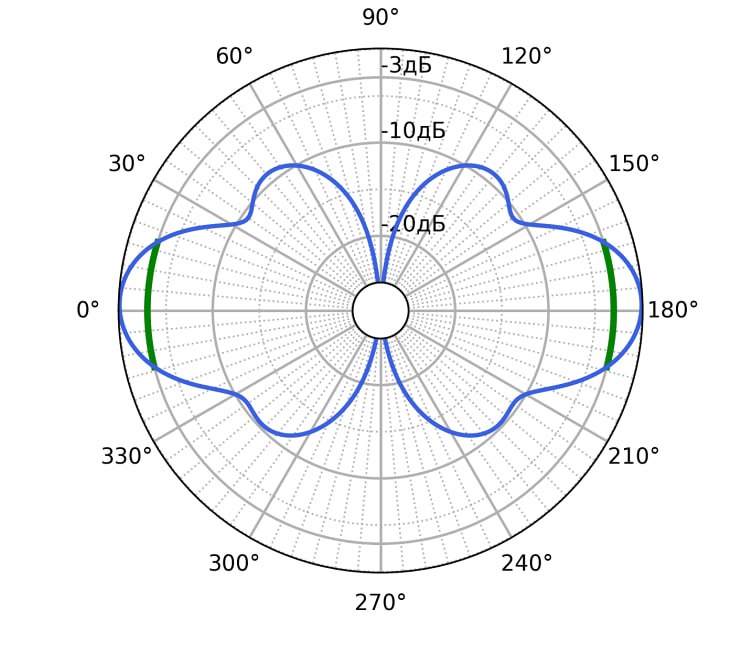

Типовая диаграмма направленности антенны AW5-VHF(150-160) в вертикальной плоскости

Вертикальные широкополосные антенны AW5 VHF(150-160), AW5 VHF(160-170) — изображение 3

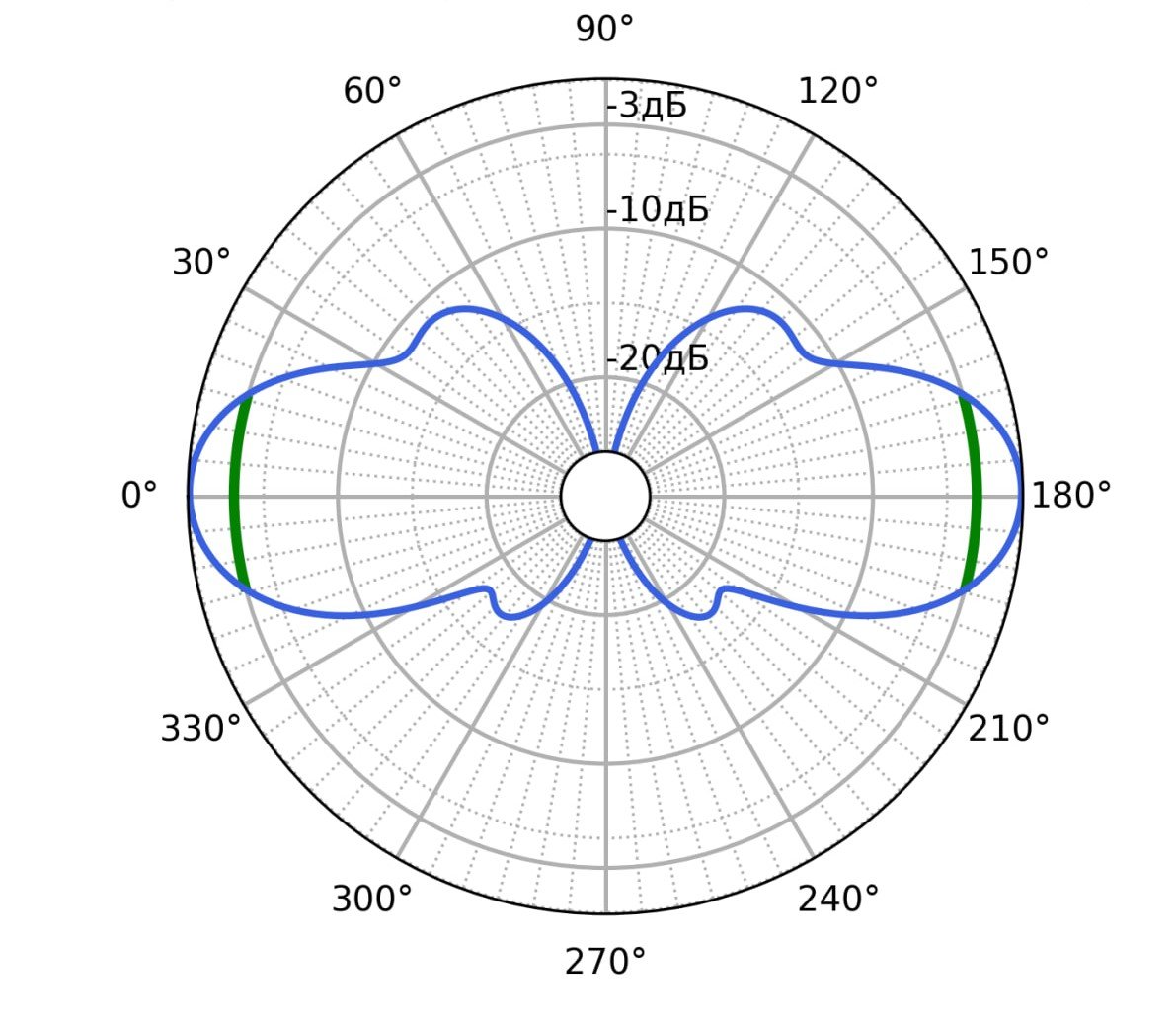

Типовая диаграмма направленности антенны AW5-VHF(160-170) в вертикальной плоскости

Вертикальные широкополосные антенны AW5 VHF(150-160), AW5 VHF(160-170) — изображение 4

Рабочий диапазон частот, МГц: 150-160 / 160-170
Рабочая полоса по КСВ 1,5, МГц: 10 / 10
КСВ не хуже: 1.5 / 1.5
Усиление, dBi: 5 / 5
Импеданс, Ом: 50
Сектор в Е-плоскости по -3dB: 310 / 310
Подводимая мощность, Вт: 100 / 100
Грозозащита: есть
Настройка: не требуется
Поляризация: Вертикальная
Масса антенны без учета крепежа, кг: 1,810 / 1,74
Высота антенны, мм: 3338 / 3390
Диаметр мачты, мм: 35-70 (CPK-70)
Материал излучателя: латунь
Материал РПУ: стеклопластик
Допустимая скорость ветра, м/с: 40
Диапазон рабочих температур: от -50 до +50
Разъем: N-мама
