Радиолюбительская КВ антенна CITY-Windom (CW80.1000), антенна CW80.1000.LT 80-40-20-17-12-10 метров

Радиолюбительская КВ антенна CITY-Windom (CW80.1000), антенна CW80.1000.LT 80-40-20-17-12-10 метров

★★★★★

4.9(46 отзывов)

Характеристика: CW80.1000 / CW80.1000.LT
80 м по КСВ не более 1,6: 3,5-3,8 МГц
40 м по КСВ не более 1,5: 7,0-7,2 МГц
20 м по КСВ не более 1,7: 14,0-14,35 МГц
17 м по КСВ не более 1,7: 18,06-18,31 МГц
12 м по КСВ не более 1,5: 24,9-25,14 МГц
10 м по КСВ не более 2: 28-29,5 МГц
Импеданс, Ом: 50
Грозозащита: КЗ по постоянному току

Цена по запросу

К антеннам типа City-Windom за 2 года их производства был проявлен большой интерес, который определен в первую очередь удобным методом питания с конца однопроводной антенны при 6-ти рабочих диапазонах.

Эта новая модель CW80.1000 была создана по многочисленным заявкам радиолюбителей, которых заинтересовала наша предыдущая разработка антенны City-Windom CW80100, но не устраивало ограничение по мощности. И несмотря на то, что применение ТДЛ (трансформатора на длинных линиях) привело к значительному повышению порога мощности, все же радиолюбители желали получить антенну с ограничением не менее 1 кВт. И такая антенна была сделана!

Мы изменили схему трансформатора: увеличили поперечное сечение ферритового сердечника и применили проводники большего диаметра.

В дросселе мы также применили увеличенные ферриты, добавили лишний виток, теперь уже фторопластового кабеля, который увеличил отсечку между фидером и излучателем, и повысил пропускаемую мощность.

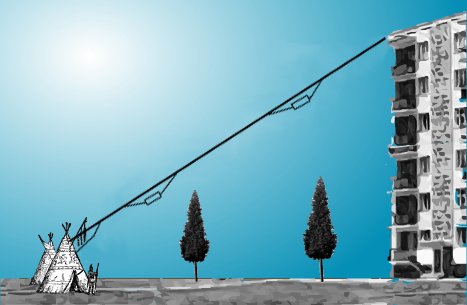

Эти узлы собраны в отдельных стеклопластиковых (а не ПВХ) корпусах. Оба излучателя подключаются отдельно. Причем, чтобы предотвратить провисание кабельного излучателя, послушав совет многих радиолюбителей, его мы подвесили на отдельном несущем тросике. Такая конструкция значительно повышает надежность антенны, особенно в современных аномальных погодных условиях с обледенением и жуткими ураганными ветрами.

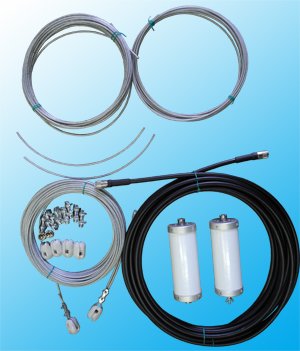

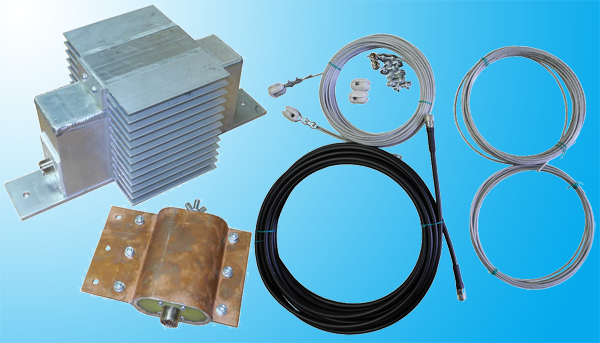

В комплект входят все необходимые детали для сборки антенны, за исключением фидера, который зависит от расстояния до радиостанции и приобретается отдельно самим покупателем.

Тем не менее, период работы на передачу оказался недостаточным, ферриты все равно перегревались. Поэтому для этой антенны 1000 Вт-это предельная мощность, и допустима работа на передачу не более 1 минуты. В длительном режиме допускает мощность 300 ватт при отношении времени передачи к времени приема не менее 1:3. Для 100% цикла при 1000 Вт разработана CW80.1000.LT. В ней мы применили эффективные радиаторы для отвода тепла с дросселя и трансформатора. Опытная эксплуатация такой антенны показала хорошие результаты. Эта модификация антенны имеет дополнительные литеры 'LT'.

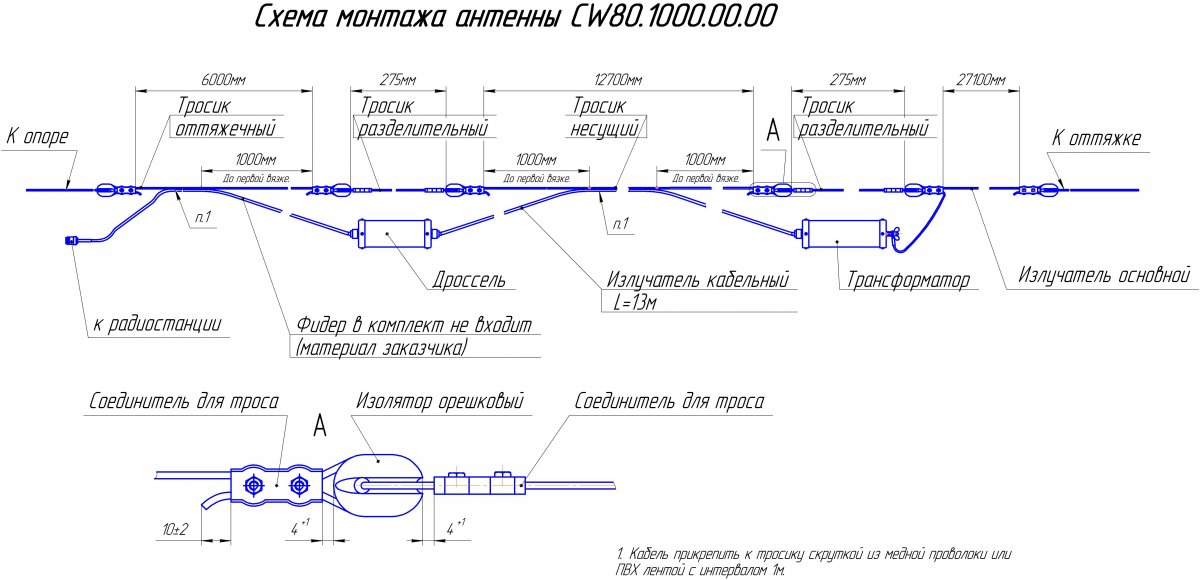

Схема CW80.1000

Радиолюбительская КВ антенна CITY-Windom (CW80.1000), антенна CW80.1000.LT 80-40-20-17-12-10 метров — изображение 1

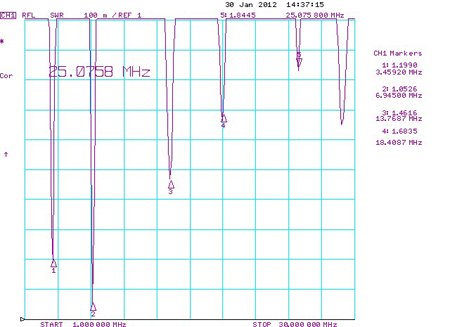

График КСВ City-Windom(CW80.1000)

Радиолюбительская КВ антенна CITY-Windom (CW80.1000), антенна CW80.1000.LT 80-40-20-17-12-10 метров — изображение 2

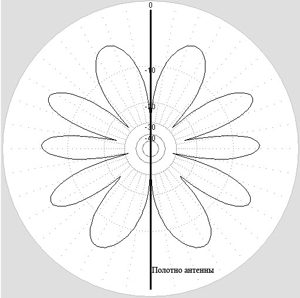

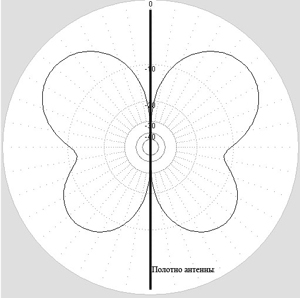

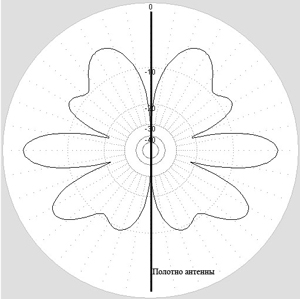

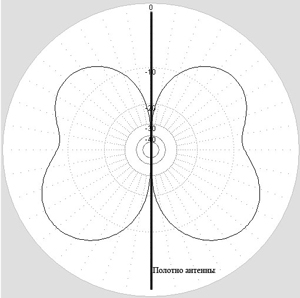

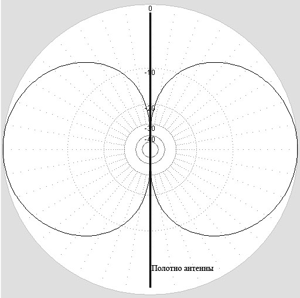

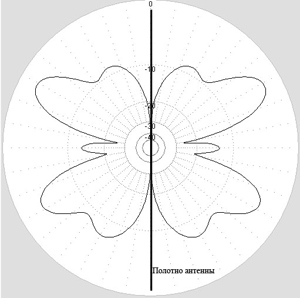

Диаграммы направленности антенны CW801000 в горизонтальной плоскости

80м40м
Радиолюбительская КВ антенна CITY-Windom (CW80.1000), антенна CW80.1000.LT 80-40-20-17-12-10 метров — изображение 3

Радиолюбительская КВ антенна CITY-Windom (CW80.1000), антенна CW80.1000.LT 80-40-20-17-12-10 метров — изображение 4

20м17м
Радиолюбительская КВ антенна CITY-Windom (CW80.1000), антенна CW80.1000.LT 80-40-20-17-12-10 метров — изображение 5

Радиолюбительская КВ антенна CITY-Windom (CW80.1000), антенна CW80.1000.LT 80-40-20-17-12-10 метров — изображение 6

12м10м
Радиолюбительская КВ антенна CITY-Windom (CW80.1000), антенна CW80.1000.LT 80-40-20-17-12-10 метров — изображение 7

Радиолюбительская КВ антенна CITY-Windom (CW80.1000), антенна CW80.1000.LT 80-40-20-17-12-10 метров — изображение 8

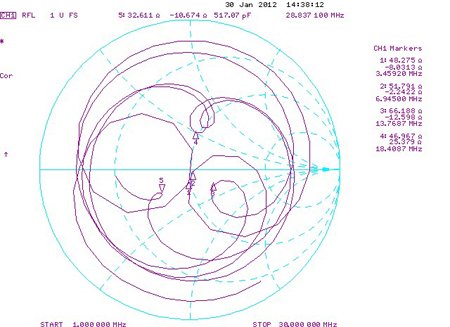

Типовой импеданс антенны(CW801000)

Радиолюбительская КВ антенна CITY-Windom (CW80.1000), антенна CW80.1000.LT 80-40-20-17-12-10 метров — изображение 9

Преимущества:

запитка с одного конца антенны
6 диапазонов сразу в одном 50-ти омном разъеме
не требуется тюнер
не требуется «земля»
всего один линейный «провод»
низкий КСВ
1000 Вт пиковой мощности
малый вес
простая установка
полноразмерная конструкция
Высокое усиление на верхних диапазонах

Радиолюбительская КВ антенна CITY-Windom (CW80.1000), антенна CW80.1000.LT 80-40-20-17-12-10 метров — изображение 10

- КВ
- СB 27 МГц
- LB 30-50 МГц
- FM 88-108 МГц
- ADSB-1090
- AVIA 118-136 МГц
- VHF 140-174 МГц
- ALT 300-360 МГц
- UHF 400-490 МГц
- CDMA-450
- GSM 900-1800
- ISM телеметрия
- ТВ-оборудование
- DECT 1.8-1.9 ГГц
- WI-FI 2.4 ГГц
- Yota 2.5-2.8 ГГц
- WiMAX 3.5-5.7
- Отзывы ПМР
- Отзывы КВ
- Отзывы УКВ
- Примеры установок
- Ошибки использования
- Примеры мачт
- Примеры FM
- Опросы покупателей
- Наши статьи
- Интересные
  статьи
- Антенна
- Фильтр
- Дуплексер
- Гибридный комбайнер
- Резонаторный комбайнер
- Интермод.
  фильтр
- Изолятор
- Направленная антенна
- Распредпанель

Радиолюбительская КВ антенна CITY-Windom (CW80.1000), антенна CW80.1000.LT 80-40-20-17-12-10 метров — изображение 11

NVIS.club

Характеристика: CW80.1000 / CW80.1000.LT
80 м по КСВ не более 1,6: 3,5-3,8 МГц
40 м по КСВ не более 1,5: 7,0-7,2 МГц
20 м по КСВ не более 1,7: 14,0-14,35 МГц
17 м по КСВ не более 1,7: 18,06-18,31 МГц
12 м по КСВ не более 1,5: 24,9-25,14 МГц
10 м по КСВ не более 2: 28-29,5 МГц
Импеданс, Ом: 50
Грозозащита: КЗ по постоянному току
Тип разъема к радиостанции: PL-259 (в комплекте)
Тип разъема на дросселе: SO-239
Макс. мощность* при работе на передачу не более 1 мин., Вт: 1000 Вт (РЕР)* / 1000 (PEP)
Макс.мощность при работе передача:прием 1:3, Вт: 300 / 1000
Макс.мощность при работе на передачу со 100% циклом, Вт: на 1000 Вт не допускается / 1000
Длина антенны, м: 46
Масса антенны, кг: 3,9 / 7
Поляризация: горизонтальная
Материал излучателя: стальной латунированный тросик в ПВХ изоляции
