Антенны дипольные радиолюбительские D1-2m, D2-2m и D4-2m

Антенны дипольные радиолюбительские D1-2m, D2-2m и D4-2m

★★★★★

4.9(54 отзыва)

Рабочий диапазон частот, МГц: 125-160
КСВ, не хуже: 1,5
Усиление OMNI, dBi: 2.15 / 5.15 / 8.15
OFFSET, dBi: 5.15 / 8.15 / 11.15
Сектор излучения в вертикальной плоскости по уровню -3dB: 70° / 37° / 18°
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 400 / 400 / 400
Масса, кг: 2,3 / 5,54 / 10,4
Высота в сборе, м: 0,95 / 2.3 / 5

Цена по запросу

D1-2m, D2-2m , D4-2m- это серия легендарных петлевых диполей Пистолькорса, но спроектированные уже специально на любительский двухметровый диапазон 144-146 МГц.
Если посмотреть на частотные параметры согласования ее предшественницы для коммерческой связи в диапазоне 160 МГц, то назвать ее 'рабочей' для любительских частот можно с натяжкой. А радиолюбители - очень требовательные и педантичные в этом плане люди. Поэтому для удовлетворения их капризов пришлось изменить размеры антенны и согласующих трансформаторов. Таким образом на свет появился сначала одиночный диполь, а потом и двойная, и четверная антенные решетки.
Благодаря новым антеннам совместно с дуплексером DPRE4-6-2m теперь можно реализовывать идеальные репитеры.

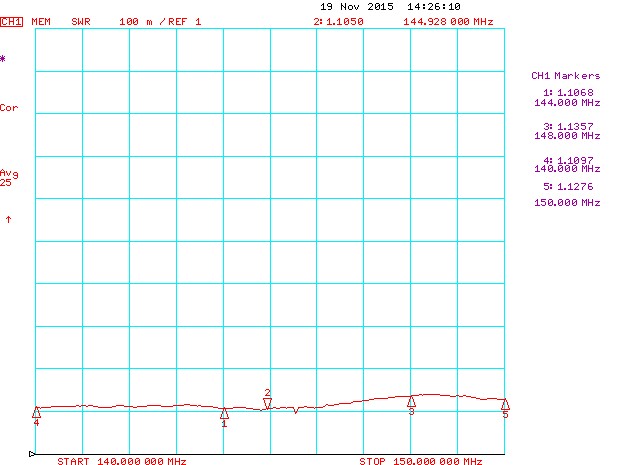

График КСВ антенны D4-2m

Антенны дипольные радиолюбительские D1-2m, D2-2m и D4-2m — изображение 1

Диаграмма антенны D1-2m в Н-плоскости, OMNI (1/2λ)

Антенны дипольные радиолюбительские D1-2m, D2-2m и D4-2m — изображение 2

Диаграмма антенны D1-2m в Н-плоскости, OFFSET (1/4λ)

Антенны дипольные радиолюбительские D1-2m, D2-2m и D4-2m — изображение 3

Диаграмма антенны D1-2m в Н-плоскости, OFFSET (1/8λ)

Антенны дипольные радиолюбительские D1-2m, D2-2m и D4-2m — изображение 4

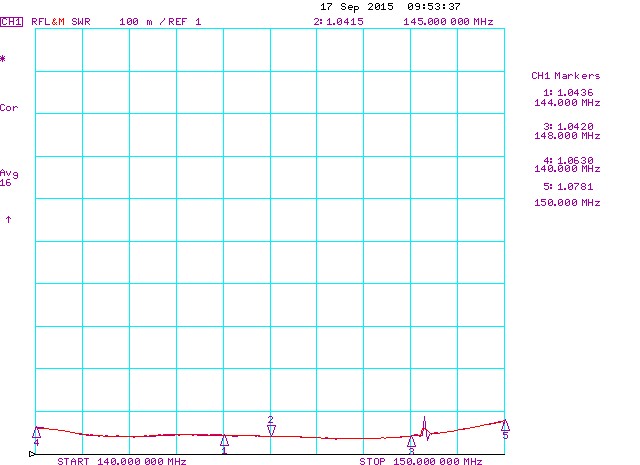

График КСВ D1-2m

Антенны дипольные радиолюбительские D1-2m, D2-2m и D4-2m — изображение 5

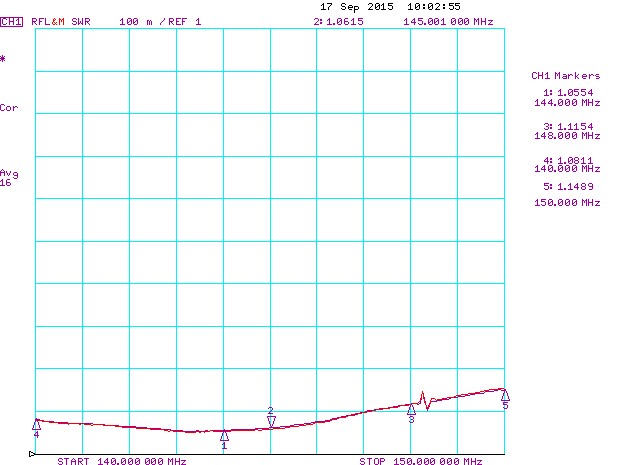

График КСВ D2-2m

Антенны дипольные радиолюбительские D1-2m, D2-2m и D4-2m — изображение 6

Рабочий диапазон частот, МГц: 125-160
КСВ, не хуже: 1,5
Усиление OMNI, dBi: 2.15 / 5.15 / 8.15
OFFSET, dBi: 5.15 / 8.15 / 11.15
Сектор излучения в вертикальной плоскости по уровню -3dB: 70° / 37° / 18°
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 400 / 400 / 400
Масса, кг: 2,3 / 5,54 / 10,4
Высота в сборе, м: 0,95 / 2.3 / 5
Материал антенны: АД-31
Диаметр мачты, мм: 38-65
Допустимая скорость ветра, м/с: 45
Площадь ветрового сопротивления, м2: 0,07 / 0,14 / 0,3
Допустимая скорость ветра при обледенении (слой льда 12 мм), м/с: 28
Диапазон рабочих температур, °С: от -50 до +50
Разъем: N-мама
Габариты упаковки, мм: 80х250х1000 / 150х250х1000 / 1070х310х190
Вес упаковки, кг: 3 / 6.3 / 12.160
