Антенны коротковолновые DDV-160/80 и DUV-160/80

★★★★★

4.7(36 отзывов)

Характеристика: DDV-160/80 / DUV-160/80
Рабочие частоты, МГц: 1,7 – 4 / 1,7 – 4
Рабочая полоса по КСВ<1.5, кГц: 50 / 50
Рабочая полоса по КСВ<2, кГц: 70 / 70
Импеданс, Ом: 50 / 50
Тип разъема: PL-259 папа / SMA-папа
Максимальная мощность, Вт: 100 / 20
Поляризация: вертикальная / вертикальная
Приблизит. размеры установленной антенны, м: 50 х 28 х 11 / 50 х 28 х 11

Цена по запросу

Для радиосвязи на коротких волнах в условиях сложного рельефа - из низин и ущелий на ближние расстояния до 50 км применяются низкие частоты в районе 1,7-4 МГц с антеннами вертикальной поляризации. Такие антенны формируют поверхностную волну, которая распространяется вдоль земли и не сильно отражается от ионосферы.

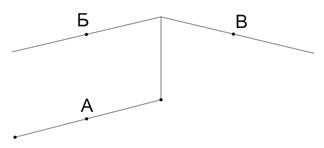

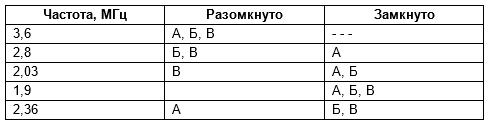

Описываемая антенна относится именно к такому типу и состоит из противовеса и вертикального излучателя высотой 11 м с емкостными нагрузками. Последние необходимы для компенсации реактивной составляющей импеданса и понижения рабочей частоты. Противовес и емкостные нагрузки имеют электрические перемычки, которыми можно менять рабочие частоты согласно таблице.

Антенны коротковолновые DDV-160/80 и DUV-160/80 — изображение 1

Антенны коротковолновые DDV-160/80 и DUV-160/80 — изображение 2

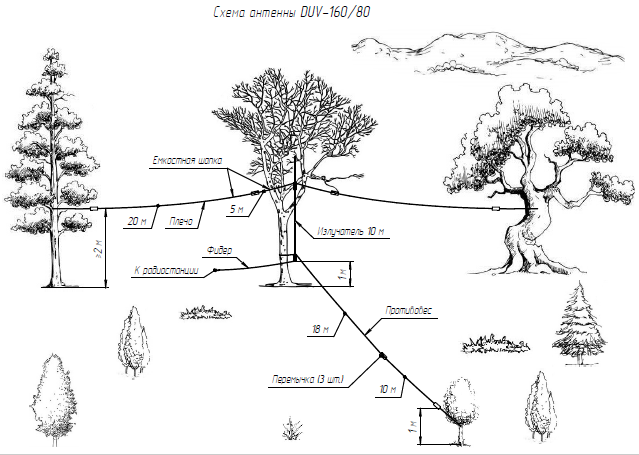

Для установки антенны требуется деревянная мачта или высокое дерево с достаточным пространством вокруг. Благодаря протяженному противовесу, антенне не требуется ВЧ заземление, диаграмма антенны имеет слегка вытянутую форму, следовательно, усиление.

Совместно с автомобильной антенной МАК-80 она обеспечивает дальности до 40 км даже при мощности передатчика 5 ватт в режиме IFSK (КВ пейджер).

Версия антенны DDV-160/80 предназначена для установки в составе стационарной радиостанции.

Для носимого исполнения разработана облегченная модель антенны DUV-160/80, которая может эксплуатироваться в комплекте с переносными радиостанциями, например с радиостанцией 'Улейма-80'.

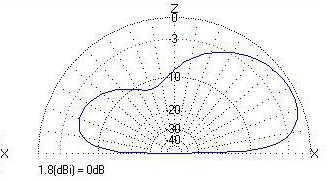

Е-плоскость

Антенны коротковолновые DDV-160/80 и DUV-160/80 — изображение 3

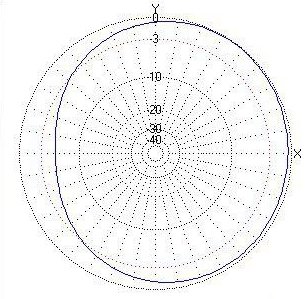

H-плоскость

Антенны коротковолновые DDV-160/80 и DUV-160/80 — изображение 4

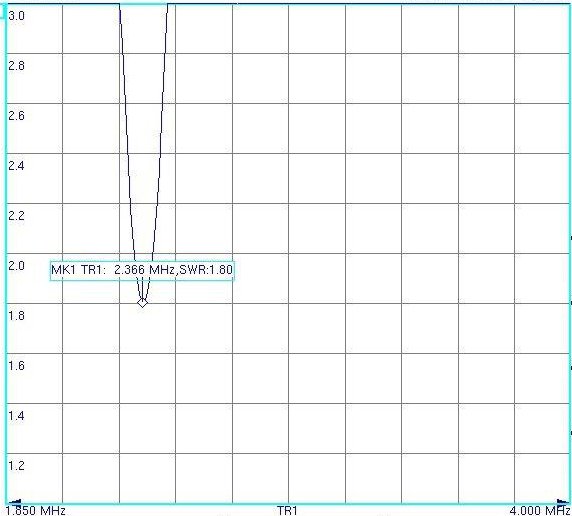

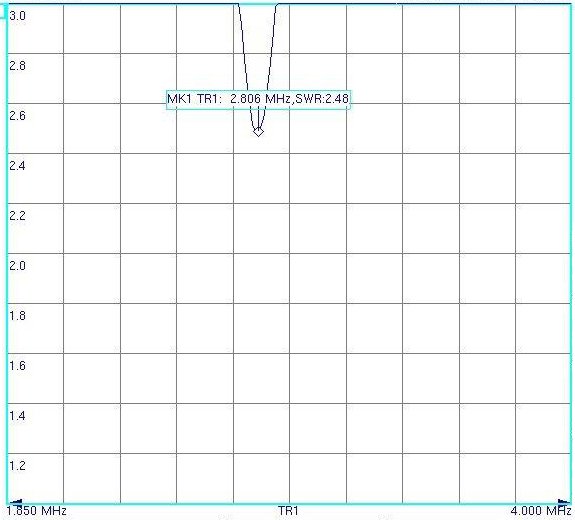

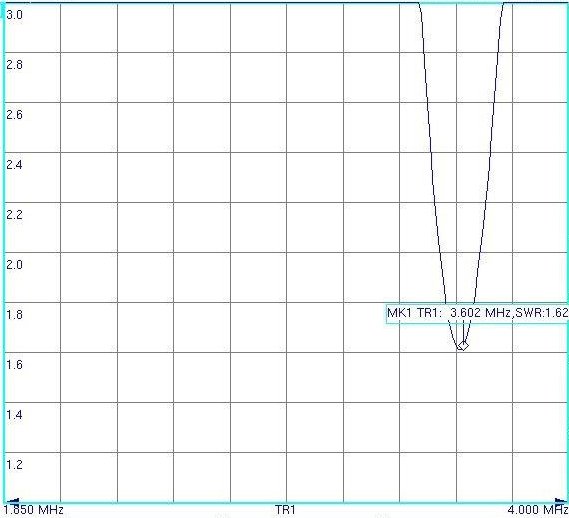

Типовые характеристики антенны

Антенны коротковолновые DDV-160/80 и DUV-160/80 — изображение 5

Антенны коротковолновые DDV-160/80 и DUV-160/80 — изображение 6

Антенны коротковолновые DDV-160/80 и DUV-160/80 — изображение 7

Антенны коротковолновые DDV-160/80 и DUV-160/80 — изображение 8

Антенны коротковолновые DDV-160/80 и DUV-160/80 — изображение 9

Характеристика: DDV-160/80 / DUV-160/80
Рабочие частоты, МГц: 1,7 – 4 / 1,7 – 4
Рабочая полоса по КСВ<1.5, кГц: 50 / 50
Рабочая полоса по КСВ<2, кГц: 70 / 70
Импеданс, Ом: 50 / 50
Тип разъема: PL-259 папа / SMA-папа
Максимальная мощность, Вт: 100 / 20
Поляризация: вертикальная / вертикальная
Приблизит. размеры установленной антенны, м: 50 х 28 х 11 / 50 х 28 х 11
Масса антенны, кг: 2,14 / 0,35
Материал излучателей: Стальной трос в ПВХ оболочке / Медный провод
