Радиолюбительская КВ антенна Дельта-80 (антенна 'треугольник')

Радиолюбительская КВ антенна Дельта-80 (антенна 'треугольник')

★★★★★

4.9(70 отзывов)

Характеристика: Дельта-80
Рабочие частоты: КСВ
80 м: 1,3 - 1,5
40 м: 1,4 - 1,7
20 м: 1,2 - 1,3
17 м: 1,9 - 2
12 м: 1,4 - 1,5
10 м: 1,1 - 2
Импеданс, Ом: 50

Цена по запросу

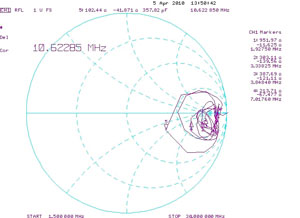

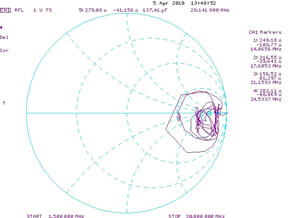

Опрос работающих в эфире радиолюбителей, какие антенны они используют показал, что достаточно высокий процент использует антенну типа Delta Loop ,или «треугольник на 80 метров» по нашему. Меня заинтересовало, откуда такая народная любовь к этой антенне и решил сам изготовить и апробировать ее уже с применением эффективных измерительных приборов ZVL и Hewllett Packard . Между двумя промышленными зданиями была размещена проволочная рамка треугольной формы с периметром 85 метров. Старались расположить ее так, чтобы стороны не проходили параллельно стенам здания. Питание производилось в углу треугольника. Для начала было измерено входное сопротивление антенны во всем диапазоне. Вот что мы получили:

Радиолюбительская КВ антенна Дельта-80 (антенна 'треугольник') — изображение 1

Радиолюбительская КВ антенна Дельта-80 (антенна 'треугольник') — изображение 2

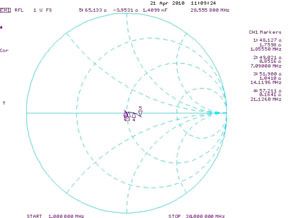

Как мы видим из численных значений, средним сопротивлением для всех диапазонов можно считать 240-300 Ом. Поэтому был изготовлен балун с коэффициентом трансформации 1:6. У реально изготовленного экземпляра получилась трансформация 1:5.На диаграмме Смита мы видим импеданс на выходе балуна трансформированного сопротивления 300 Ом.

Радиолюбительская КВ антенна Дельта-80 (антенна 'треугольник') — изображение 3

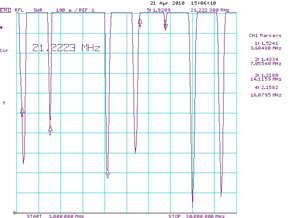

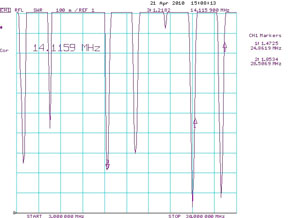

Ее можно было бы и подправить, но решил, что и это не плохо, так как разброс сопротивлений самой антенны и так велик. После подключения балуна к антенне можно было наблюдать следующий график КСВ:

Радиолюбительская КВ антенна Дельта-80 (антенна 'треугольник') — изображение 4

Радиолюбительская КВ антенна Дельта-80 (антенна 'треугольник') — изображение 5

Таким образом имеем КСВ в диапазоне :

80 метров -1,3-1,5
40 метров 1,4-1,7
20метров-1,2-1,3
17метров-1,9-2
15метров- 1,9
12 метров-1,4-1,5
10метров-1,1-2
по всему диапазону 28-28,7 МГц

К сожалению, не все минимумы КСВ попадают четко в любительские диапазоны, но даже при таких значениях эту антенну можно считать весьма универсальной и высокоэффективной благодаря полным размерам. Разумеется, в эфире она себя зарекомендовала с хорошей стороны.

Характеристика: Дельта-80
Рабочие частоты: КСВ
80 м: 1,3 - 1,5
40 м: 1,4 - 1,7
20 м: 1,2 - 1,3
17 м: 1,9 - 2
12 м: 1,4 - 1,5
10 м: 1,1 - 2
Импеданс, Ом: 50
Тип разъема: SO-239
Максимальная мощность*, Вт: 800
Длина антенны, м: 28 м сторона
Масса антенны, кг: 2.4
Поляризация: горизонтальная
Материал излучателя: стальной трос в полимерной оболочке
