Антенны дипольные DH1 VHF, DH2 VHF, DH4 VHF 136-174 МГц

Антенны дипольные DH1 VHF, DH2 VHF, DH4 VHF 136-174 МГц

★★★★★

4.5(11 отзывов)

Рабочий диапазон частот, МГц: 136-174
КСВ, не хуже: 1,5
Усиление OFFSET, dBi: 5.15 / 8.15 / 11.15
в вертикальной плоскости: 75° / 37° / 18°
в горизонтальной плоскости: 132°
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 100
Масса с крепежом, кг: 0,97 / 2,8 / 5,6
Высота в сборе, м: 0,73-0,99 / 2,25-2,9 / 5,3-6,9

Цена по запросу

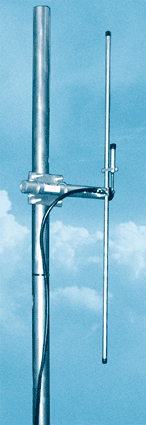

Антенна DH1 VHF является полуволновым неразрезным вибратором с шунтовым питанием (гамма-трансформатором). Предназначена для бокового крепления и для построения антенных решеток. Антенна имеет сборно-разборную конструкцию и полностью заземлена. Настройка осуществляется установкой заданной длины вибратора по прилагаемому графику. Применение гамма-трансформатора позволяет настроить антенну идеально. Стальной оцинкованный крепежный узел обеспечивает надежное крепление к мачте. Антенны DH2 VHF и DH4 VHF являются 2-х и 4-х элементными антенными решетками, где основным конструктивным элементом служит DН1 VHF. Эти антенны могут использоваться в качестве секторных для бокового крепления на радионепрозрачных опорах для создания круговой диаграммы направленности. Комплектуются сумматорами TK-72V и TK-74V.

Диаграмма антенны DH1 VHF в Е-плоскости

Антенны дипольные DH1 VHF, DH2 VHF, DH4 VHF 136-174 МГц — изображение 1

Диаграмма антенны DH4 VHF в Е-плоскости

Антенны дипольные DH1 VHF, DH2 VHF, DH4 VHF 136-174 МГц — изображение 2

Диаграмма антенны DH1 VHF в H-плоскости

Антенны дипольные DH1 VHF, DH2 VHF, DH4 VHF 136-174 МГц — изображение 3

График КСВ антенны DH1 VHF

Антенны дипольные DH1 VHF, DH2 VHF, DH4 VHF 136-174 МГц — изображение 4

График КСВ антенны DH4 VHF

Антенны дипольные DH1 VHF, DH2 VHF, DH4 VHF 136-174 МГц — изображение 5

Антенны дипольные DH1 VHF, DH2 VHF, DH4 VHF 136-174 МГц — изображение 6

Измеренная диаграмма направленности dh2-vhf-e Антенны дипольные DH1 VHF, DH2 VHF, DH4 VHF 136-174 МГц — изображение 7

Измеренная диаграмма направленности dh2-vhf-h Антенны дипольные DH1 VHF, DH2 VHF, DH4 VHF 136-174 МГц — изображение 8

Измеренная диаграмма направленности dh4-vhf-e Антенны дипольные DH1 VHF, DH2 VHF, DH4 VHF 136-174 МГц — изображение 9

Измеренная диаграмма направленности dh4-vhf-h

Рабочий диапазон частот, МГц: 136-174
КСВ, не хуже: 1,5
Усиление OFFSET, dBi: 5.15 / 8.15 / 11.15
в вертикальной плоскости: 75° / 37° / 18°
в горизонтальной плоскости: 132°
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 100
Масса с крепежом, кг: 0,97 / 2,8 / 5,6
Высота в сборе, м: 0,73-0,99 / 2,25-2,9 / 5,3-6,9
Материал антенны: АД-31, D16T
Диаметр мачты, мм: 25-55
Допустимая скорость ветра, м/с: 45
Площадь ветрового сопротивления, м2: 0,022 / 0,045 / 0,09
Нагрузка при боковом ветре 45 м/с, Н: 25 / 51 / 102
Допустимая скорость ветра при обледенении (слой льда 12 мм), м/с: 28
Диапазон рабочих температур, °С: от -50 до +50
Разъем: SO-239 / N-мама / N-мама
