Антенны дипольные DS2 VHF, DS4 VHF, DS8 VHF 140-177 МГц

★★★★★

4.6(20 отзывов)

Поддиапазон: (М) / (Н) / (М) / (Н) / (М) / (Н)
Рабочий диапазон частот, МГц: 140-163 / 153-177 / 143-163 / 155-177 / 143-163 / 155-177
КСВ, не хуже: 1,5
Усиление, dBi: 3.15 / 6.15 / 9.15
Сектор излучения в вертикальной плоскости по уровню -3dB: 86° / 43° / 18°
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 500
Масса, кг: 2,4 / 5,2 / 10,7
Высота в сборе, м: 0,87 / 2,1 / 4,5

Цена по запросу

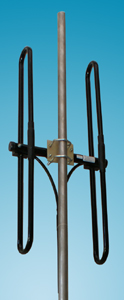

Дипольная пара DS2 VHF разработана по специальным техническим условиям, включающим высокие требования к ширине рабочей полосы частот, круговой диаграмме направленности, низкому КСВ, высокой подводимой мощности, максимальной степени грозозащиты и коррозийной устойчивости. Эта конструкция является основным элементом для построения антенной решетки с высоким коэффициентом усиления. DS4 VHF и DS8 VHF представляют собой антенные решетки с повышенным усилением, собранные на основе двух или четырех дипольных пар типа DS2 VHF, объединенных сумматорами. Несмотря на большие габариты в собранном состоянии, эти антенны удобны при транспортировке благодаря разборной конструкции.

Диаграмма антенны DS2 VHF в Е-плоскости

Антенны дипольные DS2 VHF, DS4 VHF, DS8 VHF 140-177 МГц — изображение 1

Диаграмма антенны DS4 VHF в Е-плоскости

Антенны дипольные DS2 VHF, DS4 VHF, DS8 VHF 140-177 МГц — изображение 2

Диаграмма антенны DS8 VHF в Е-плоскости

Антенны дипольные DS2 VHF, DS4 VHF, DS8 VHF 140-177 МГц — изображение 3

Диаграмма антенны DS2 VHF в Н плоскости

Антенны дипольные DS2 VHF, DS4 VHF, DS8 VHF 140-177 МГц — изображение 4

Графики КСВ антенн DS2 VHF(M, H)

Антенны дипольные DS2 VHF, DS4 VHF, DS8 VHF 140-177 МГц — изображение 5

Графики КСВ антенн DS4 VHF(M, H)

Антенны дипольные DS2 VHF, DS4 VHF, DS8 VHF 140-177 МГц — изображение 6

Графики КСВ антенн DS8 VHF(M, H)

Антенны дипольные DS2 VHF, DS4 VHF, DS8 VHF 140-177 МГц — изображение 7

Антенны дипольные DS2 VHF, DS4 VHF, DS8 VHF 140-177 МГц — изображение 8

Измеренная диаграмма направленности ds2-vhf-e Антенны дипольные DS2 VHF, DS4 VHF, DS8 VHF 140-177 МГц — изображение 9

Измеренная диаграмма направленности ds2-vhf-h

Поддиапазон: (М) / (Н) / (М) / (Н) / (М) / (Н)
Рабочий диапазон частот, МГц: 140-163 / 153-177 / 143-163 / 155-177 / 143-163 / 155-177
КСВ, не хуже: 1,5
Усиление, dBi: 3.15 / 6.15 / 9.15
Сектор излучения в вертикальной плоскости по уровню -3dB: 86° / 43° / 18°
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 500
Масса, кг: 2,4 / 5,2 / 10,7
Высота в сборе, м: 0,87 / 2,1 / 4,5
Материал антенны: АД-31
Диаметр мачты, мм: 35
Допустимая скорость ветра, м/с: 55
Площадь ветрового сопротивления, м2: 0,05 / 0,1 / 0,2
Нагрузка при боковом ветре 45 м/с, Н: 58 / 116 / 232
Допустимая скорость ветра при обледенении (слой льда 12 мм), м/с: 28
Диапазон рабочих температур, °С: от -50 до +50
Разъем: N-мама
