Антенны дипольные DP1VHF, DP2 VHF, DP4 VHF 150-174 МГц

★★★★★

4.7(78 отзывов)

Рабочий диапазон частот, МГц: 150-174 / 150-174
КСВ, не хуже: 1,5
Усиление OFFSET, dBi: 5.15 / 8.15 / 11.15
Сектор излучения в вертикальной плоскости по уровню -3dB: 75° / 37° / 18°
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 400 / 400 / 400
Масса, кг: 1,2 / 2,8 / 6
Высота в сборе, м: 0,8 / 2 / 4,4
Материал антенны: АД-31

Цена по запросу

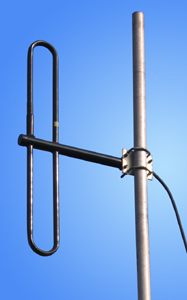

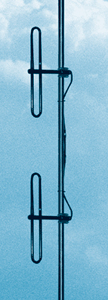

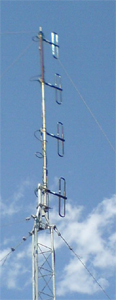

Антенна DP1 VHF представляет собой петлевой вибратор Пистолькорса, изготовленный цельносварным и неразборным. Антенна предназначена исключительно для бокового крепления на мачтах диаметром от 25 до 55 мм на расстоянии 1/4λ от мачты. Антенна имеет надежное полимерное покрытие, защищающее от агрессивных сред. Антенна рекомендована к применению в морской климатической зоне и территориях с повышенной кислотностью. Антенны DP2 VHF и DP4 VHF представляют собой системы коллинеарных диполей, где основным конструктивным элементом является антенна DP1 VHF. Эти антенны поставляются в комплекте с сумматорами ТК-52V и TK-54V.

Диаграмма антенны DP4 VHF в Е-плоскости

Антенны дипольные DP1VHF, DP2 VHF, DP4 VHF 150-174 МГц — изображение 1

Диаграмма антенны DP2 VHF в Е-плоскости

Антенны дипольные DP1VHF, DP2 VHF, DP4 VHF 150-174 МГц — изображение 2

График КСВ антенны DP1 VHF

Антенны дипольные DP1VHF, DP2 VHF, DP4 VHF 150-174 МГц — изображение 3

График КСВ антенны DP2 VHF

Антенны дипольные DP1VHF, DP2 VHF, DP4 VHF 150-174 МГц — изображение 4

График КСВ антенны DP4 VHF

Антенны дипольные DP1VHF, DP2 VHF, DP4 VHF 150-174 МГц — изображение 5

Антенны дипольные DP1VHF, DP2 VHF, DP4 VHF 150-174 МГц — изображение 6

Измеренная диаграмма направленности dp1-vhf-e Антенны дипольные DP1VHF, DP2 VHF, DP4 VHF 150-174 МГц — изображение 7

Измеренная диаграмма направленности dp1-vhf-h Антенны дипольные DP1VHF, DP2 VHF, DP4 VHF 150-174 МГц — изображение 8

Измеренная диаграмма направленности dp2-vhf-e

Рабочий диапазон частот, МГц: 150-174 / 150-174
КСВ, не хуже: 1,5
Усиление OFFSET, dBi: 5.15 / 8.15 / 11.15
Сектор излучения в вертикальной плоскости по уровню -3dB: 75° / 37° / 18°
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 400 / 400 / 400
Масса, кг: 1,2 / 2,8 / 6
Высота в сборе, м: 0,8 / 2 / 4,4
Материал антенны: АД-31
Диаметр мачты, мм: 25-55
Допустимая скорость ветра, м/с: 45
Площадь ветрового сопротивления, м2: 0,045 / 0,09 / 0,18
Нагрузка при боковом ветре 45 м/с, Н: 51 / 102 / 205
Допустимая скорость ветра при обледенении (слой льда 12 мм), м/с: 28
Диапазон рабочих температур, °С: от -50 до +50
Разъем: N-мама
