Антенны коротковолновые T2-FD(L)-100,3-30 МГц T2-FD-100 2-30 МГц

Антенны коротковолновые T2-FD(L)-100,3-30 МГц T2-FD-100 2-30 МГц

★★★★★

4.7(49 отзывов)

Рабочий диапазон частот, МГц: 3-30 / 2-30
КСВ, не хуже: 2.5 / 2.5
Усиление, dBi: от -3 до +3 / от -3 до +3
Поляризация: горизонтальная
Импеданс, Ом: 50 / 50
Допустимая мощность*, Вт: 150 / 150
Грозозащита: есть / есть
Габариты, м: 28 / 56
Материал излучателей: Сталь / Сталь

Цена по запросу

Предлагаем новые модернизированные антенны T2-FD-100 и T2-FD(L)-100 вместо снятых с производства T2-FD и T2-FD(L).
Новые антенны являются аналогами давно известных широкополосных антенн (terminated tilted folded dipole), и являются неплохим компромиссом для приемных радиоцентров, радиолюбителей-наблюдателей, а также профессиональных узлов связи, где требуется оперативная перестройка рабочей частоты.
Благодаря балластному резистору полоса пропускания данной антенны чрезвычайно широкая. Однако, эффективность антенны на низких частотах хуже обычного полуволнового диполя.
Для повышения эффективности антенны T2-FD(L)-100 в длинноволновых участках ее геометрические размеры увеличены в 2 раза по сравнению с классическим исполнением T2-FD-100.
В модернизированных антеннах согласующий трансформатор и балластный резистор размещены в разных корпусах (см. схемы антенн ниже). Также из новшеств - антенна поставляется уже в собранном виде. Для установки достаточно всего одной мачты, вдоль которой будет подниматься, как флаг, вся антенна вместе с нагрузкой, балуном и фидером. Варианты установки антенны могут быть разными: диполь, sloper и Inverted V.
В антенне применен симметрирующий трансформатор с коэффициентом передачи 1:20 и отсекающим ВЧ токовым устройством. Ввиду того, что в антенне используется резистор на 50 Ватт, и на нем рассеивается 30%-50% мощности, допустимая подводимая мощность ограничена 100-150 ваттами. Следует понимать, что ограничивает не сама мощность, а произведение мощности на время передачи. После продолжительного периода передачи требуется время на остывание резистора.

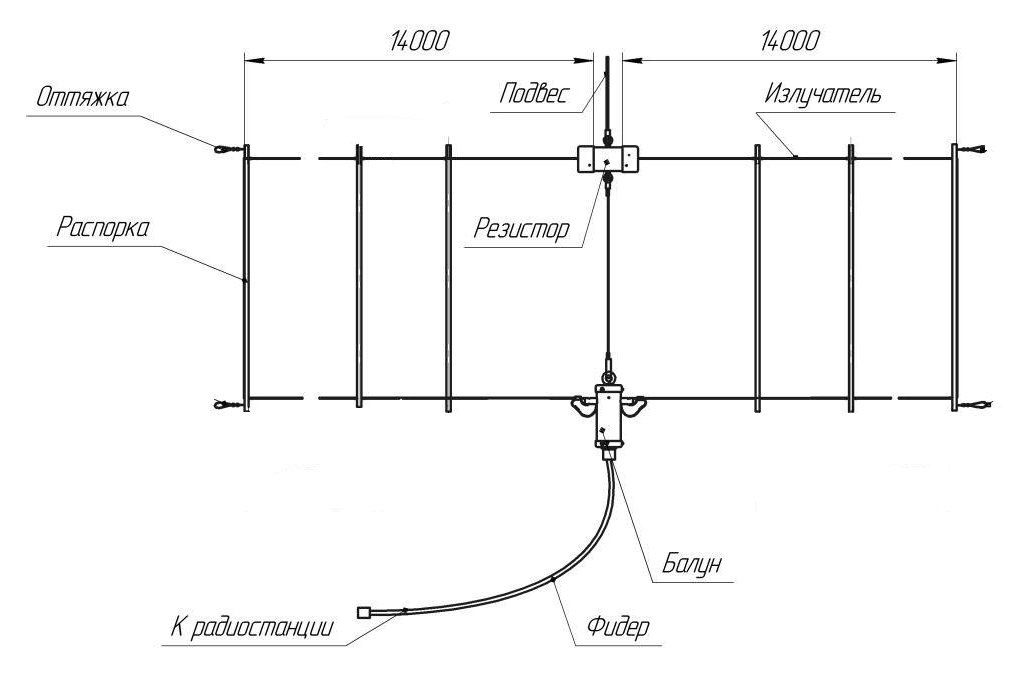

Схема антенны T2-FD-100

Антенны коротковолновые T2-FD(L)-100,3-30 МГц T2-FD-100 2-30 МГц — изображение 1

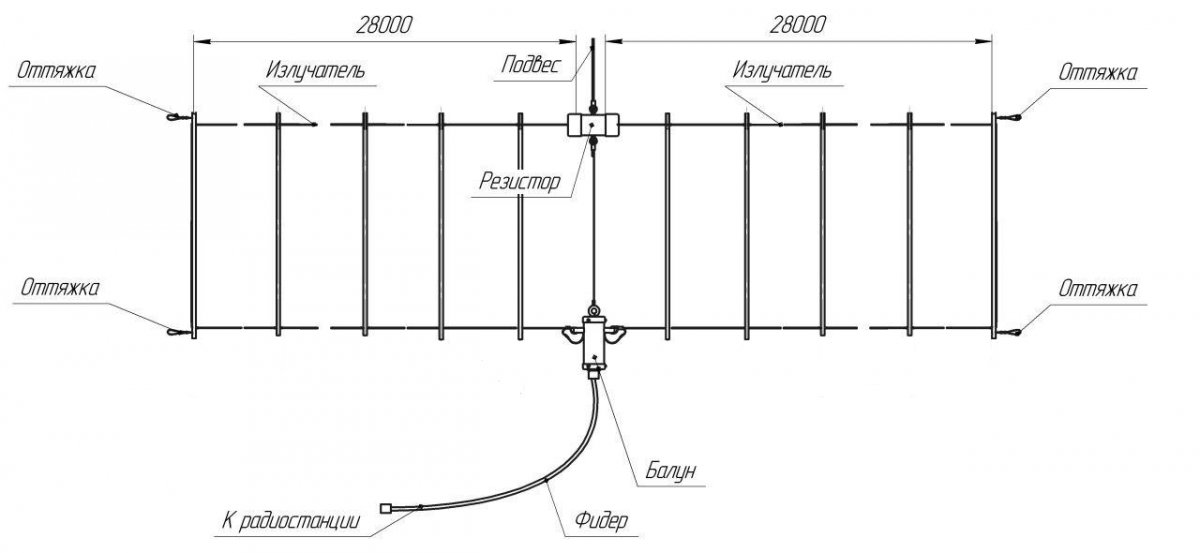

Схема антенны T2-FD(L)-100

Антенны коротковолновые T2-FD(L)-100,3-30 МГц T2-FD-100 2-30 МГц — изображение 2

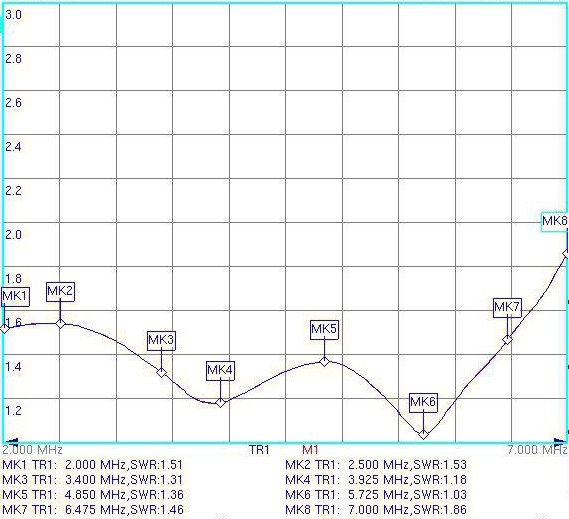

Типовые графики КСВ T2-FD-100

Антенны коротковолновые T2-FD(L)-100,3-30 МГц T2-FD-100 2-30 МГц — изображение 3

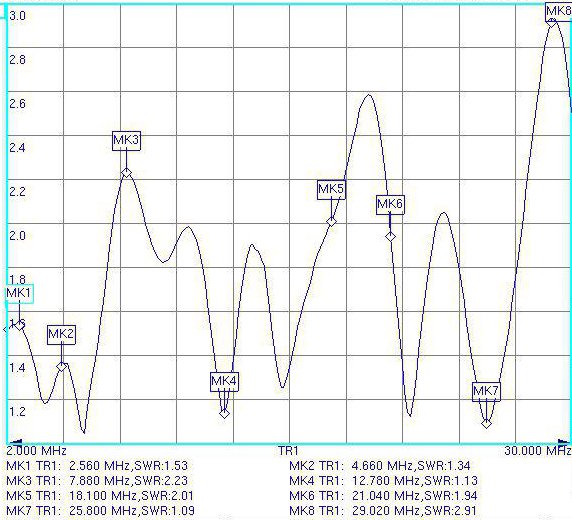

Антенны коротковолновые T2-FD(L)-100,3-30 МГц T2-FD-100 2-30 МГц — изображение 4

Рабочий диапазон частот, МГц: 3-30 / 2-30
КСВ, не хуже: 2.5 / 2.5
Усиление, dBi: от -3 до +3 / от -3 до +3
Поляризация: горизонтальная
Импеданс, Ом: 50 / 50
Допустимая мощность*, Вт: 150 / 150
Грозозащита: есть / есть
Габариты, м: 28 / 56
Материал излучателей: Сталь / Сталь
Материал и цвет РПУ балуна: Белый стеклопластик / Белый стеклопластик
Разъем: SO-239 / SO-239
