Антенна коротковолновая LA-KW 2-40 МГц

* Так как антенна апериодическая, т.е. не резонансная, то диапазон ее работы определяется не качеством согласования, а эффективностью. Поэтому рабочей на участке 2-3 МГц ее можно назвать условно, так как ее длина составит всего 0,2 l. На частотах выше 3 МГц эта антенна имеет уже хорошую эффективность.
** В связи с тем, что в составе антенны имеется нагрузка мощностью 30 Вт и на ней выделяется около 30% от подводимой, то максимальной подводимой мощностью будет около 100 Вт.

Заказывайте чехол дополнительно, в комплект не входит. Цена чехла 12000 р.

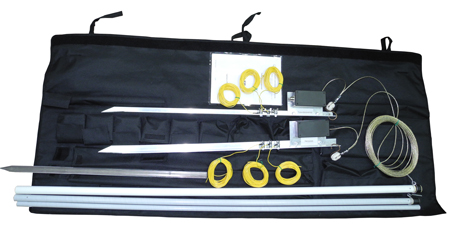

Антенна LA-KW. Это широкополосная быстроразворачиваемая тактическая антенна предназначена для работы коротковолновой радиостанции в полевых условиях. Может применяться в составе спасательных и противопожарных отрядов, лесной службе, геологической разведке и т.п.

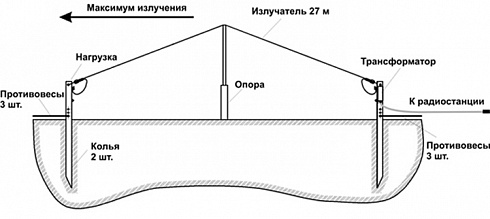

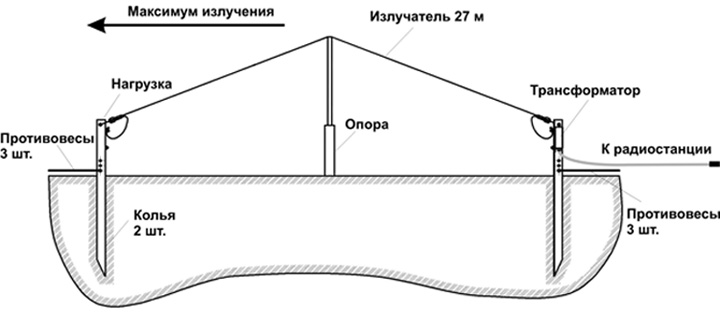

Антенна представляет собой проволочный излучатель длиной 27 метров, нагруженный с одного конца на безындукционный резистор 450 Ом, а с другого подключается к радиостанции через трансформатор 1:9.
Центр излучателя приподнят над землей на высоту около 4,5 метров, а концы крепятся через изоляторы к забиваемым в грунт уголковым алюминиевым кольям.
К каждому колу крепятся по три противовеса, которые равномерно располагаются по поверхности земли. Так же к этим кольям крепятся трансформатор и резистор (нагрузка).
В случае развертывания антенны в каменистой местности или городских условиях на асфальте, допускается колья класть прямо на твердую поверхность и прижимать чем-нибудь тяжелым.
Радиостанция подключается к антенне с помощью коаксиального кабеля.. Максимум излучения диаграммы направленности приходится на направление в сторону нагрузки.

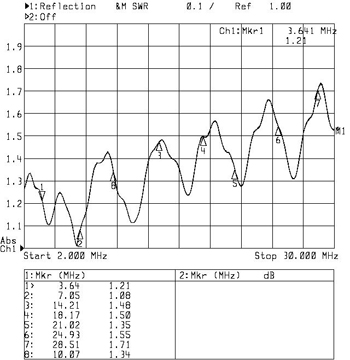

График КСВ антенны LA-KW

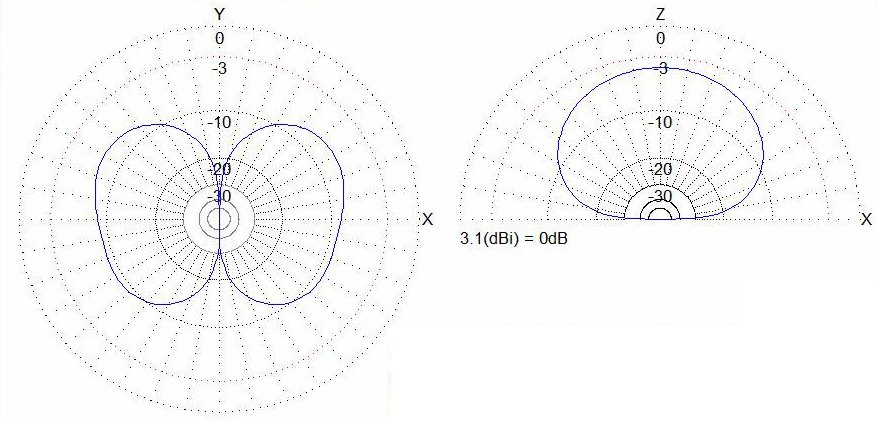

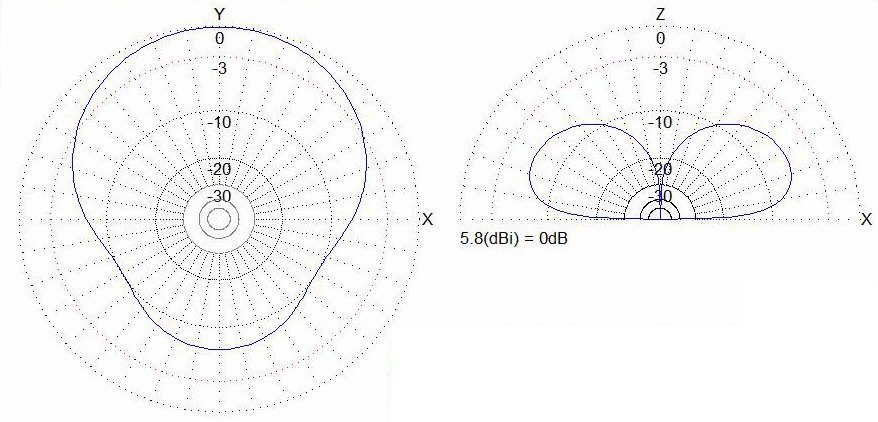

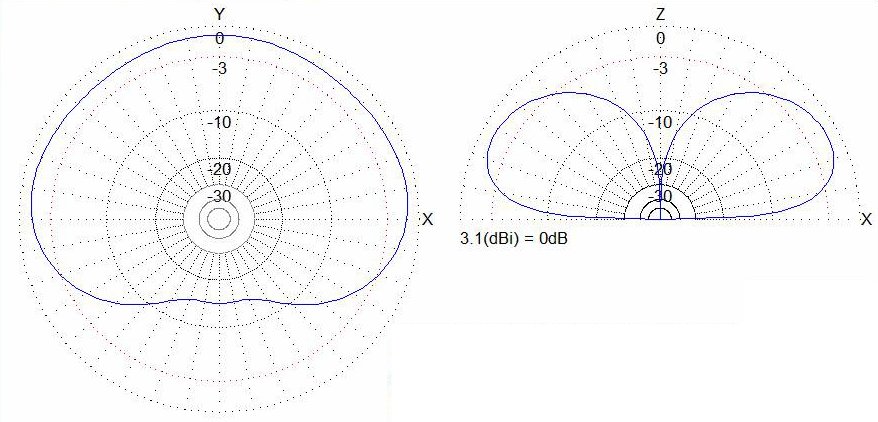

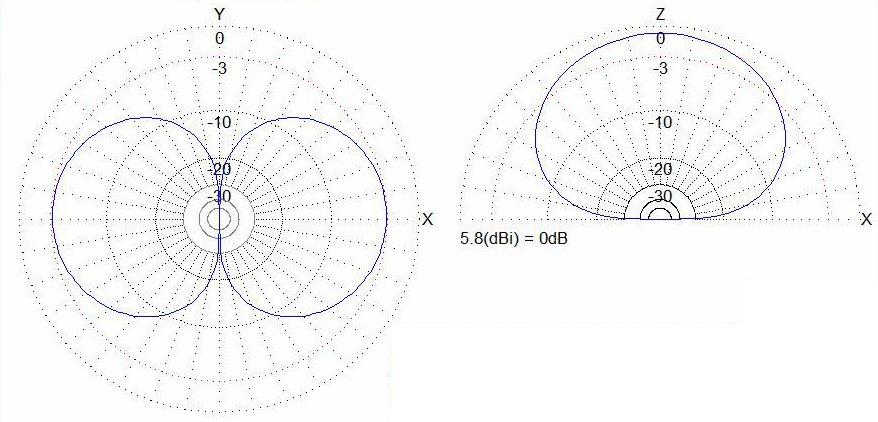

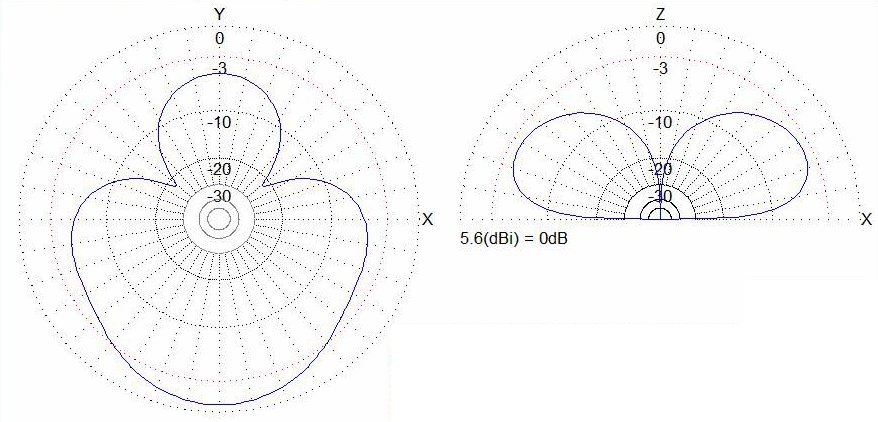

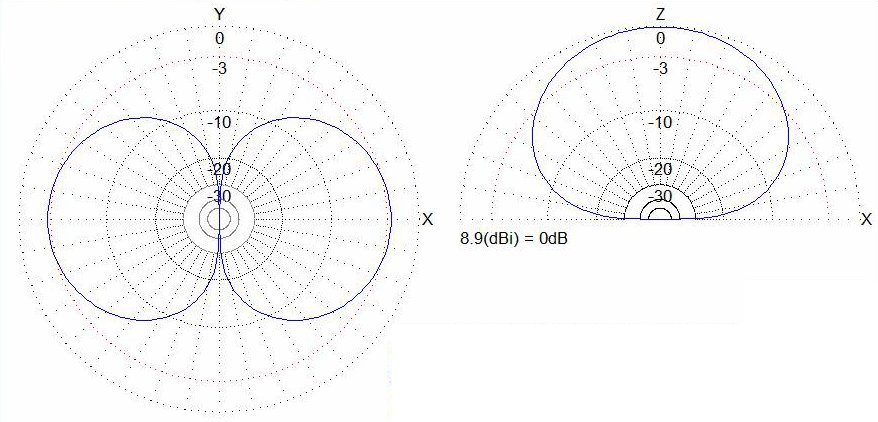

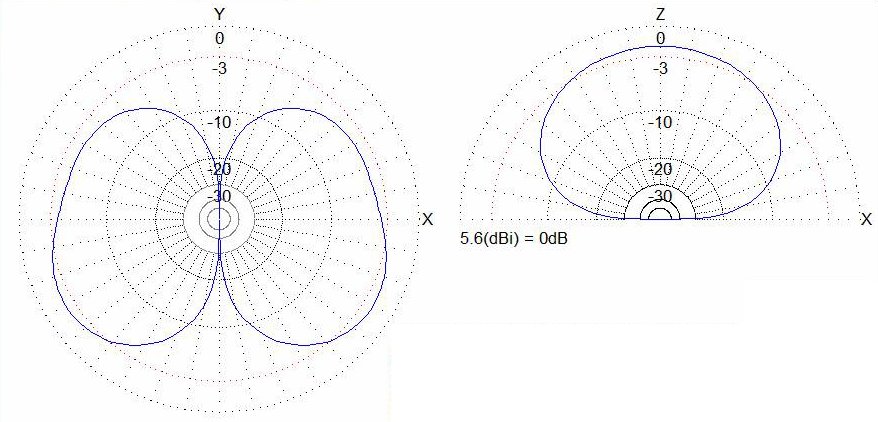

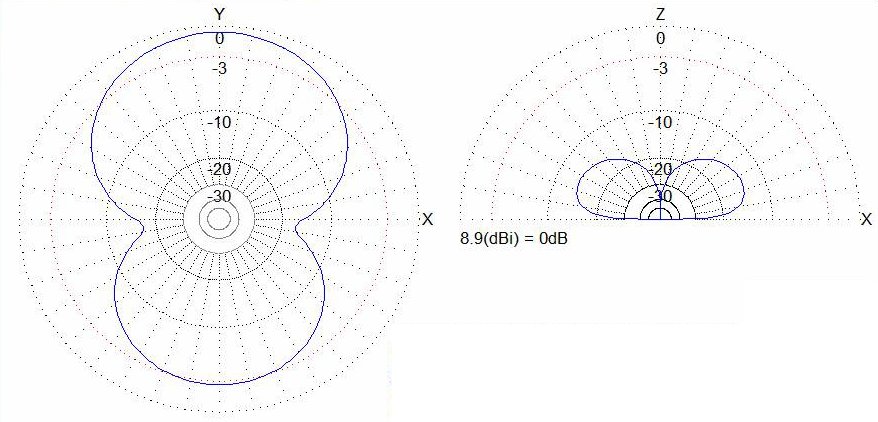

Диаграмма в E-плоскости для горизонтальной поляризации

Диаграмма в H-плоскости для горизонтальной поляризации

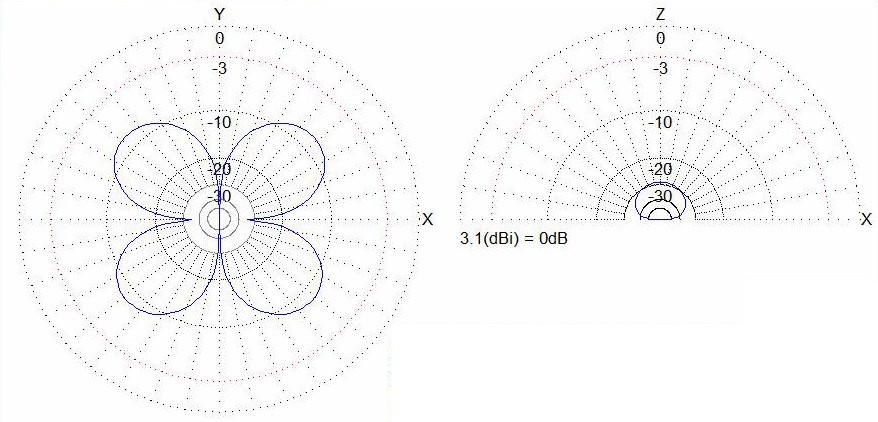

Диаграмма в E-плоскости для вертикальной поляризации

Диаграмма в H-плоскости для вертикальной поляризации

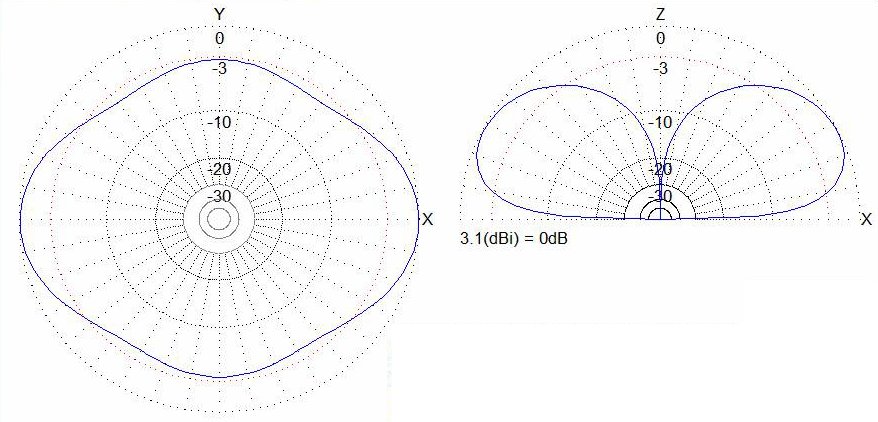

Диаграмма в E-плоскости для горизонтальной поляризации

Диаграмма в H-плоскости для горизонтальной поляризации

Диаграмма в E-плоскости для вертикальной поляризации

Диаграмма в H-плоскости для вертикальной поляризации

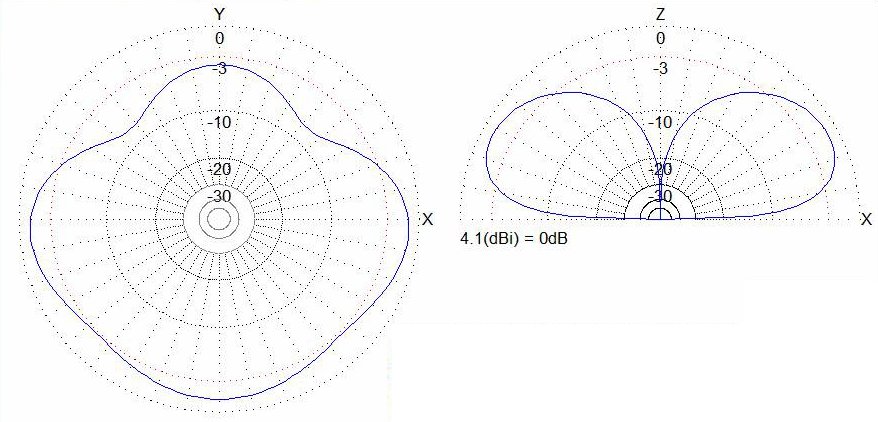

Диаграмма в E-плоскости для горизонтальной поляризации

Диаграмма в H-плоскости для горизонтальной поляризации

Диаграмма в E-плоскости для вертикальной поляризации

Диаграмма в H-плоскости для вертикальной поляризации

Диаграмма в E-плоскости для горизонтальной поляризации

Диаграмма в H-плоскости для горизонтальной поляризации

Диаграмма в E-плоскости для вертикальной поляризации

Диаграмма в H-плоскости для вертикальной поляризации

Диаграмма в E-плоскости для горизонтальной поляризации

Диаграмма в H-плоскости для горизонтальной поляризации

Диаграмма в E-плоскости для вертикальной поляризации

Диаграмма в H-плоскости для вертикальной поляризации

Диаграмма в E-плоскости для горизонтальной поляризации

Диаграмма в H-плоскости для горизонтальной поляризации

Диаграмма в E-плоскости для вертикальной поляризации

Диаграмма в H-плоскости для вертикальной поляризации
