Антенны дипольныеDA1 UHFA, DA1 UHFS, DA2 UHFA, DA2 UHFS, DA4 UHFA, DA4 UHFS, DA8 UHFA, DA8 UHFS 380-500 МГц

Антенны дипольныеDA1 UHFA, DA1 UHFS, DA2 UHFA, DA2 UHFS, DA4 UHFA, DA4 UHFS, DA8 UHFA, DA8 UHFS 380-500 МГц

★★★★★

4.6(47 отзывов)

Рабочий диапазон частот, МГц*: 380-470 / 380-500 / 380-500 / 400-490
КСВ, не хуже: 1.5 / 1,5 / 1,5 / 1,5
Усиление, dBi: 5.2 / 7,5 / 10,5 / 13,5
Сектор излучения в вертикальной плоскости по уровню -3dB: 70° / 34° / 17° / 9
Ширина ДН в H-плоскости по уровню -3dB: 160° / 160° / 160° / 160°
Входное сопротивление, Ом: 50 / 50 / 50 / 50
Допустимая мощность, Вт: 500 / 500 / 500 / 500
Масса с крепежом, кг: S-1.97 / S-7,7 / A-7,5 / S-18.5 / 16 / 38
Габариты, мм: 188x96x270 / 196x40x1010 / 196х40х2006 / 196х40х4905

Цена по запросу

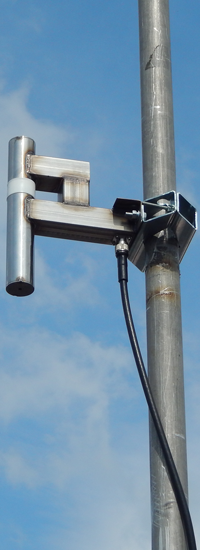

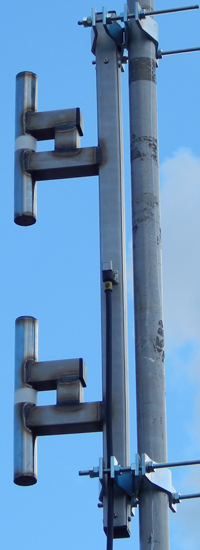

Принимая во внимание опыт производителей антенн скандинавских стран и обращая взоры на заполярные просторы нашей Родины, не удивительно, что у разработчиков фирмы 'Радиал' возникло желание разработать и предлагать своим партнерам антенны повышенной надежности. В связи с этим были разработаны двухэтажные антенны, выполненные цельносварной конструкцией с внутренним расположением системы сложения и предложенные в двух моделях-алюминиевые (А) и из нержавеющей стали (S) для суровых арктических условий.
Благодаря современному компьютерному моделированию и измерительным приборам эти антенны имеют очень широкую полосу по согласованию (см.графики), что положительно сказывается на качестве связи при обледенении. Каждый экземпляр антенны перед отгрузкой проходит выходной контроль на полигоне завода-производителя.

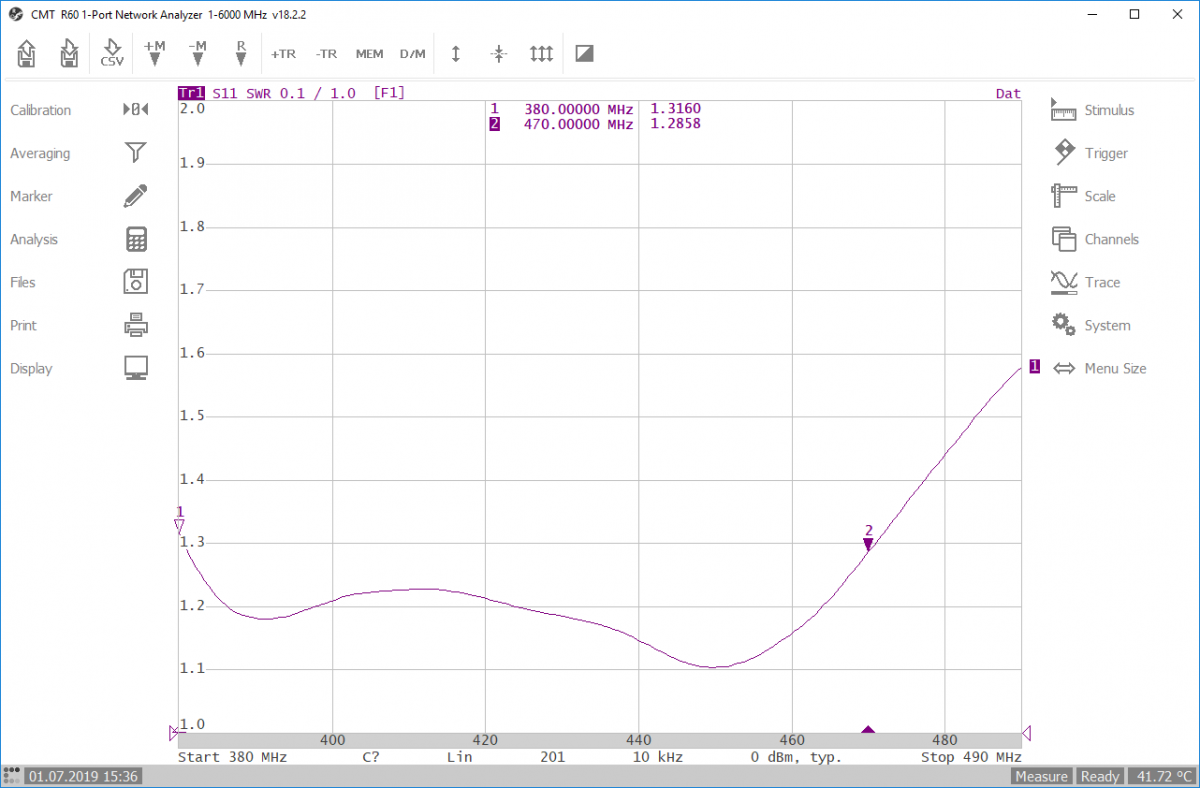

График КСВ DA1 UHFS

Антенны дипольныеDA1 UHFA, DA1 UHFS, DA2 UHFA, DA2 UHFS, DA4 UHFA, DA4 UHFS, DA8 UHFA, DA8 UHFS 380-500 МГц — изображение 1

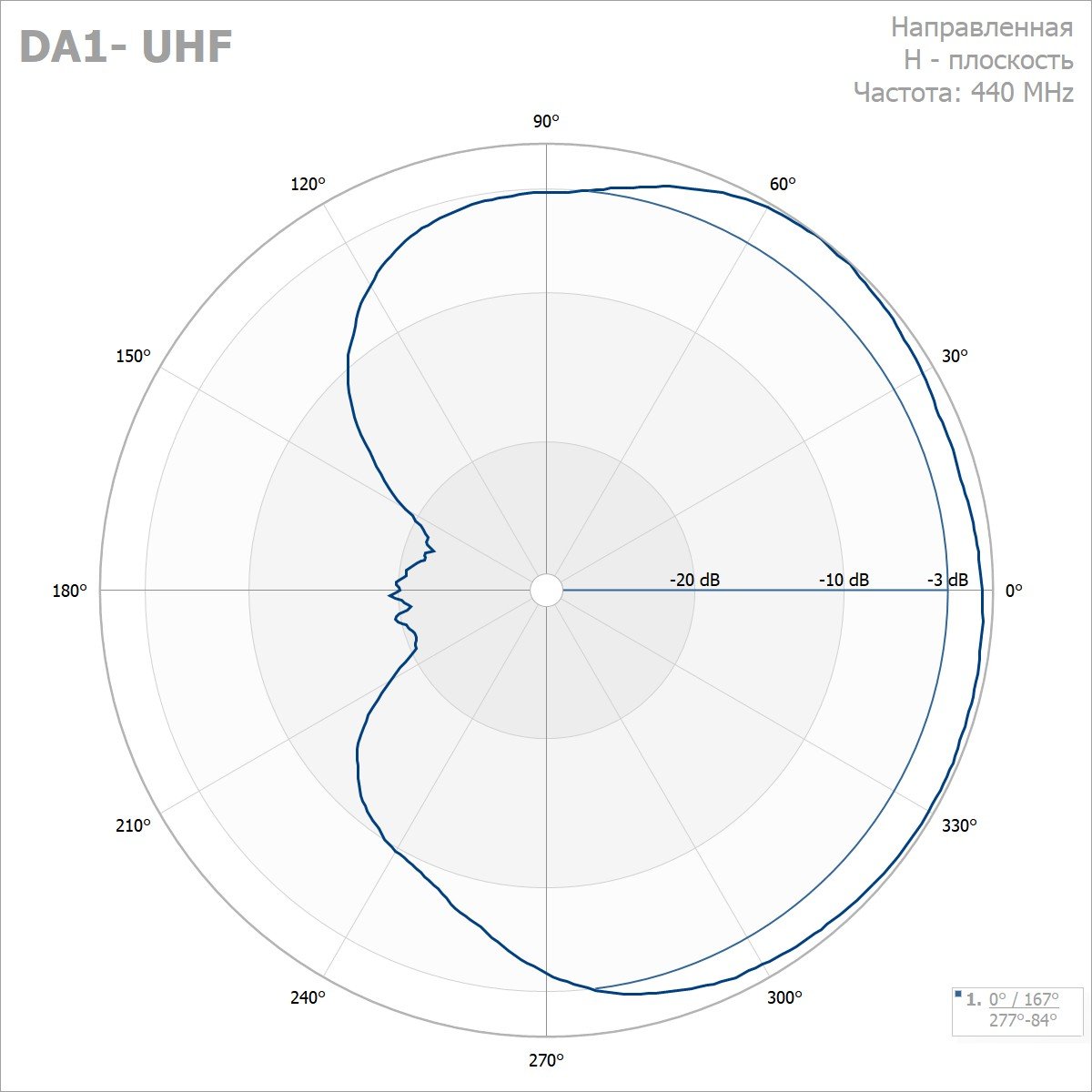

Диаграммы направленности антенны DA1 UHFS в H-плоскости

Антенны дипольныеDA1 UHFA, DA1 UHFS, DA2 UHFA, DA2 UHFS, DA4 UHFA, DA4 UHFS, DA8 UHFA, DA8 UHFS 380-500 МГц — изображение 2

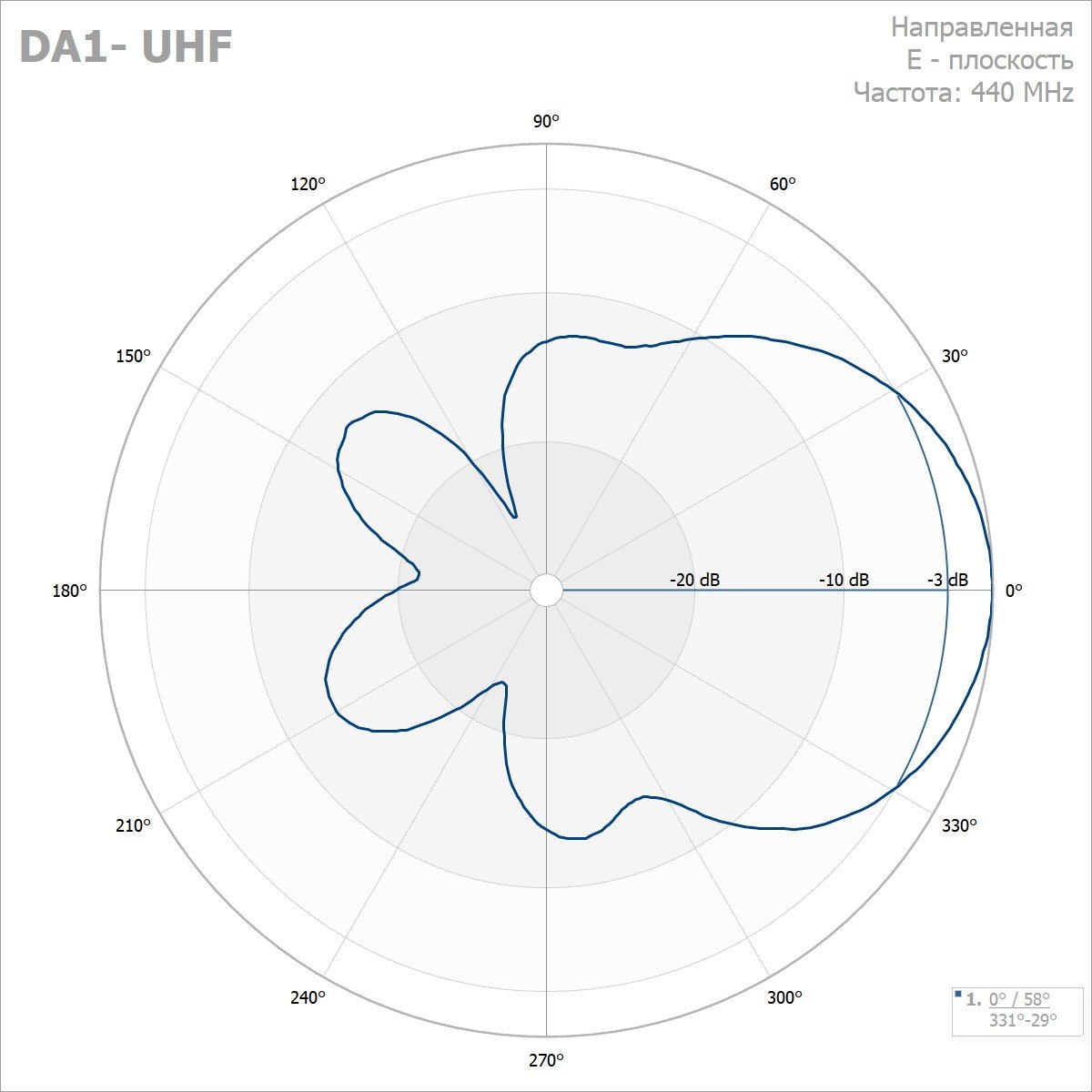

Диаграммы направленности антенны DA1 UHFS в E-плоскости

Антенны дипольныеDA1 UHFA, DA1 UHFS, DA2 UHFA, DA2 UHFS, DA4 UHFA, DA4 UHFS, DA8 UHFA, DA8 UHFS 380-500 МГц — изображение 3

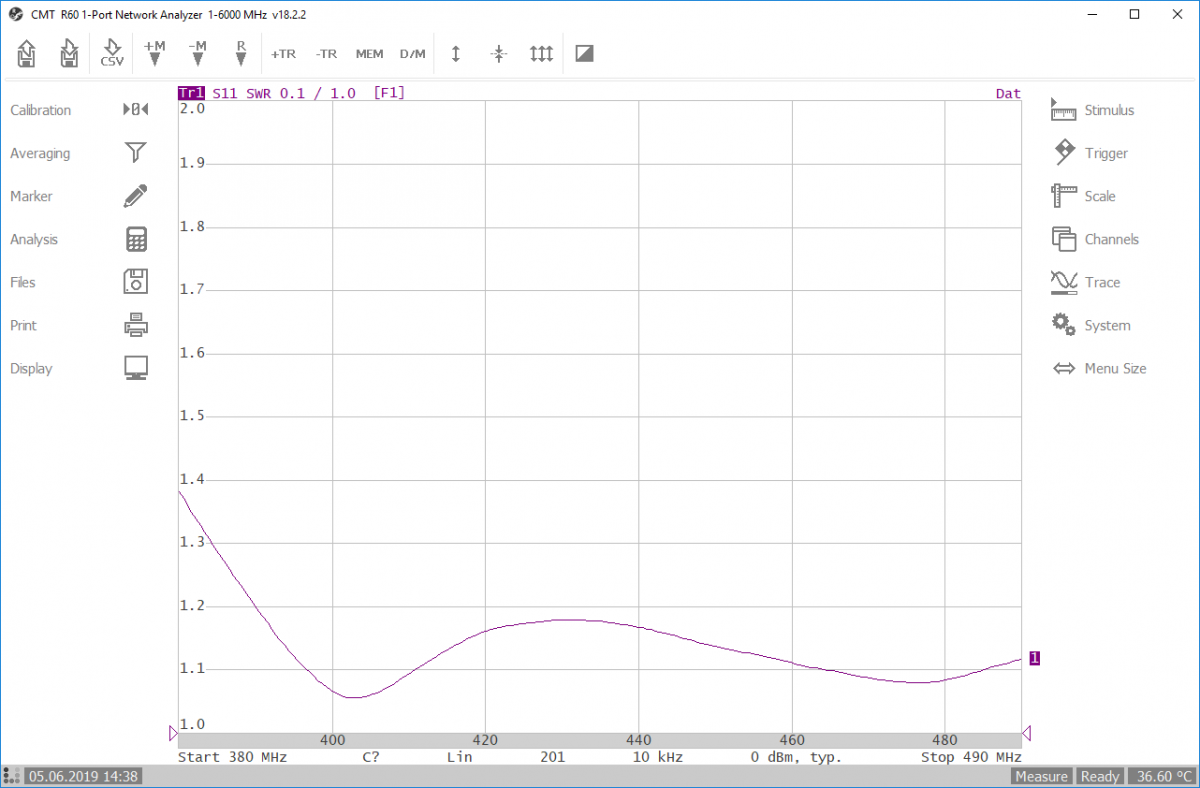

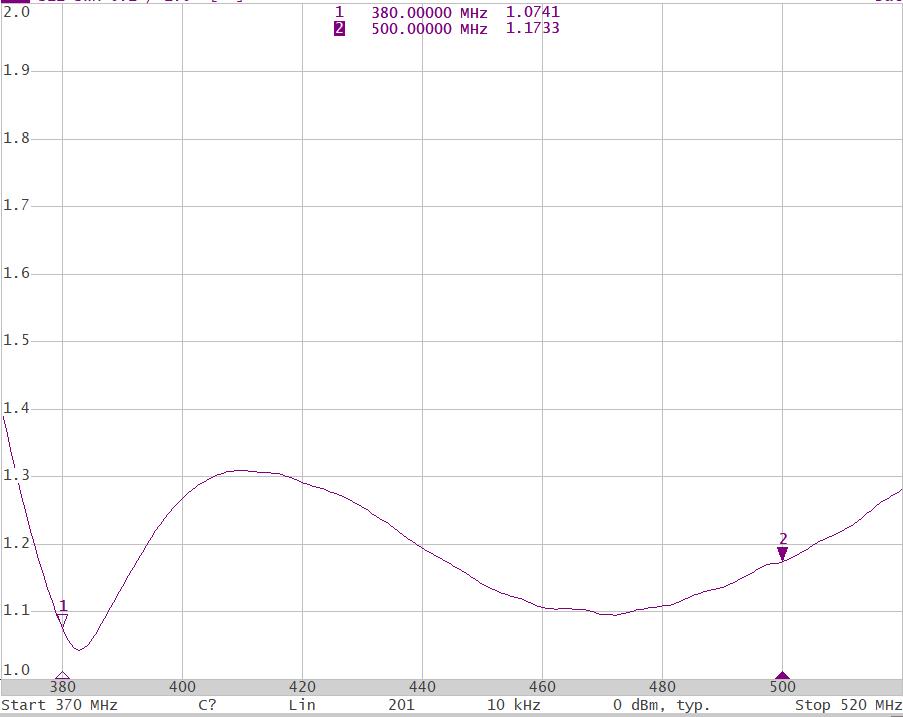

График КСВ DA2 UHFS

Антенны дипольныеDA1 UHFA, DA1 UHFS, DA2 UHFA, DA2 UHFS, DA4 UHFA, DA4 UHFS, DA8 UHFA, DA8 UHFS 380-500 МГц — изображение 4

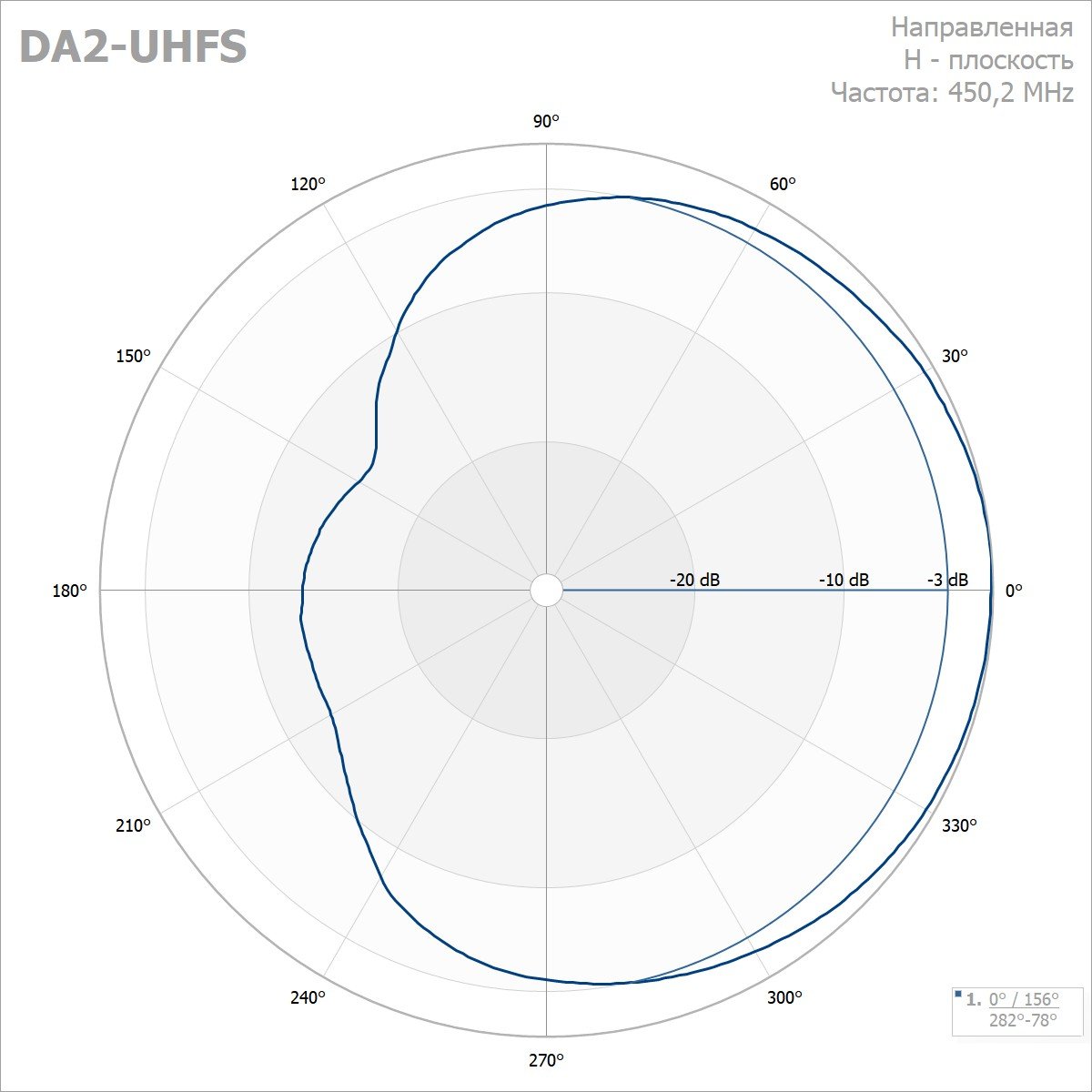

Диаграммы направленности антенны DA2 UHFS в H-плоскости

Антенны дипольныеDA1 UHFA, DA1 UHFS, DA2 UHFA, DA2 UHFS, DA4 UHFA, DA4 UHFS, DA8 UHFA, DA8 UHFS 380-500 МГц — изображение 5

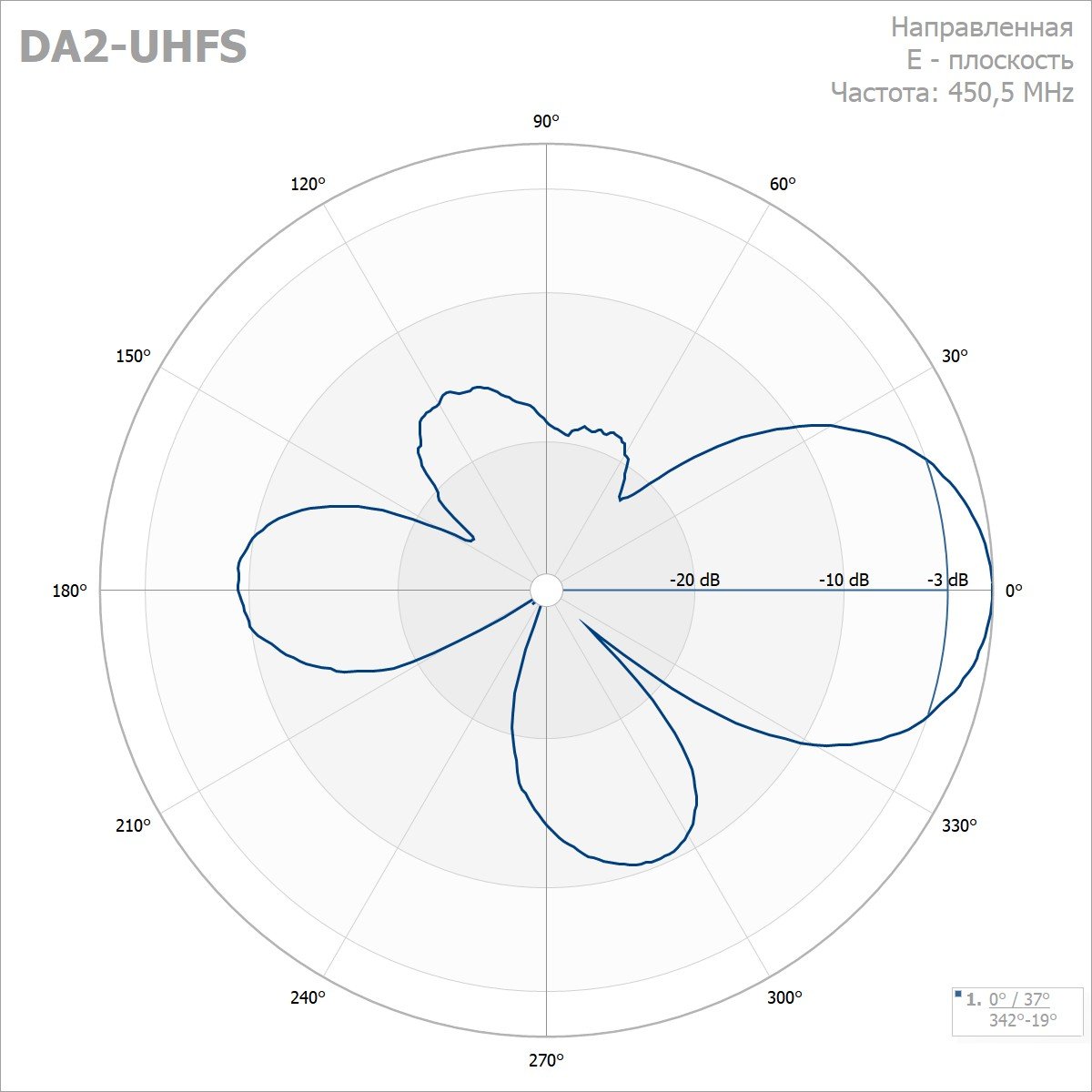

Диаграммы направленности антенны DA2 UHFS в E-плоскости

Антенны дипольныеDA1 UHFA, DA1 UHFS, DA2 UHFA, DA2 UHFS, DA4 UHFA, DA4 UHFS, DA8 UHFA, DA8 UHFS 380-500 МГц — изображение 6

График КСВ DA4 UHFS

Антенны дипольныеDA1 UHFA, DA1 UHFS, DA2 UHFA, DA2 UHFS, DA4 UHFA, DA4 UHFS, DA8 UHFA, DA8 UHFS 380-500 МГц — изображение 7

Диаграммы направленности антенны DA4 UHFS в H-плоскости

Антенны дипольныеDA1 UHFA, DA1 UHFS, DA2 UHFA, DA2 UHFS, DA4 UHFA, DA4 UHFS, DA8 UHFA, DA8 UHFS 380-500 МГц — изображение 8

Диаграммы направленности антенны DA4 UHFS в E-плоскости

Антенны дипольныеDA1 UHFA, DA1 UHFS, DA2 UHFA, DA2 UHFS, DA4 UHFA, DA4 UHFS, DA8 UHFA, DA8 UHFS 380-500 МГц — изображение 9

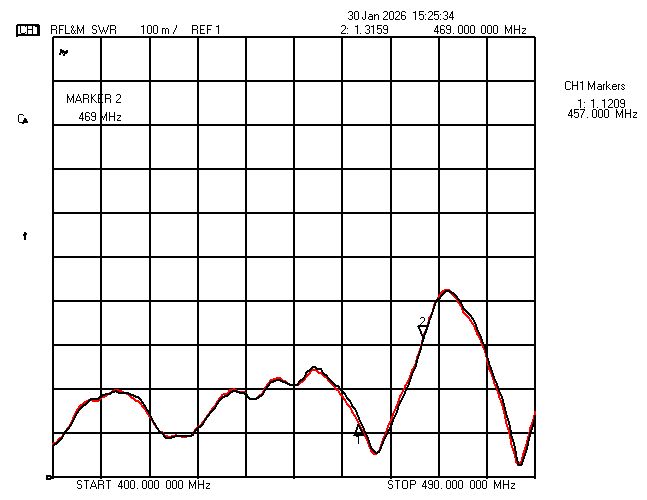

График КСВ DA8 UHFS

Антенны дипольныеDA1 UHFA, DA1 UHFS, DA2 UHFA, DA2 UHFS, DA4 UHFA, DA4 UHFS, DA8 UHFA, DA8 UHFS 380-500 МГц — изображение 10

Рабочий диапазон частот, МГц*: 380-470 / 380-500 / 380-500 / 400-490
КСВ, не хуже: 1.5 / 1,5 / 1,5 / 1,5
Усиление, dBi: 5.2 / 7,5 / 10,5 / 13,5
Сектор излучения в вертикальной плоскости по уровню -3dB: 70° / 34° / 17° / 9
Ширина ДН в H-плоскости по уровню -3dB: 160° / 160° / 160° / 160°
Входное сопротивление, Ом: 50 / 50 / 50 / 50
Допустимая мощность, Вт: 500 / 500 / 500 / 500
Масса с крепежом, кг: S-1.97 / S-7,7 / A-7,5 / S-18.5 / 16 / 38
Габариты, мм: 188x96x270 / 196x40x1010 / 196х40х2006 / 196х40х4905
Материал излучателей: алюминий (A) / нержавеющая сталь (S)
Диапазон рабочих температур, °С: от -60 до +50
Разъем: N-мама / N-мама / N-мама / N-мама
