Антенны коротковолновые T2-FD-5002-30 МГц T2-FD(L)-500 4-30 МГц

Антенны коротковолновые T2-FD-5002-30 МГц T2-FD(L)-500 4-30 МГц

★★★★★

4.8(17 отзывов)

Рабочий диапазон частот, МГц: 4-30 / 2-30
КСВ, не хуже: 2.5 / 2.5
Усиление, dBi: от -3 до +3 / от -3 до +3
Поляризация: горизонтальная
Импеданс, Ом: 50 / 50
Допустимая мощность*, Вт: 500 / 500
Грозозащита: есть / есть
Габариты, м: 29 / 58
Материал излучателей: Сталь / Сталь

Цена по запросу

Это давно известная широкополосная антенна (terminated tilted folded dipole) является неплохим компромиссом для приемных радиоцентров, радиолюбителей-наблюдателей, а также профессиональных узлов связи, где требуется оперативная перестройка рабочей частоты.
Благодаря встроенному балластному резистору полоса пропускания данной антенны чрезвычайно широкая. Однако, эффективность антенны на низких частотах хуже обычного полуволнового диполя.
Для повышения эффективности антенны T2-FD(L)-500 в длинноволновых участках ее геометрические размеры увеличены в 2 раза по сравнению с T2-FD-500.

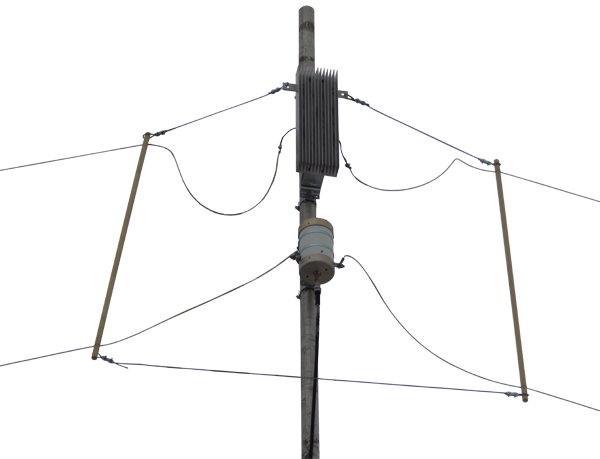

В новой конструкции антенны T2-FD-500 согласующий трансформатор и балластный резистор разнесены в отдельные узлы. Это повышает подводимую мощность и время работы на передачу благодаря эффективному рассеиванию нагрузки. Для установки антенны, по-прежнему, достаточного одной мачты-трубостойки, вдоль которой будет подниматься, как флаг, вся антенна вместе с балуном, нагрузкой и фидером.

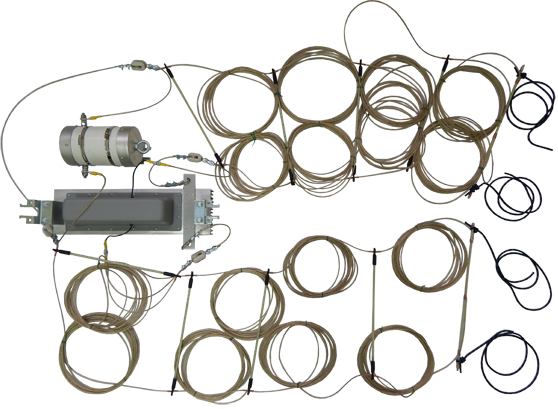

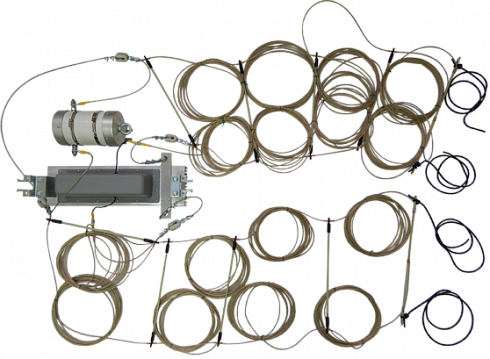

Антенны T2-FD-500 и T2-FD(L)-500 поставляются в собранном виде.
В антенне применен симметрирующий трансформатор с коэффициентом передачи 1:16. Ввиду того, что в антенне используется резистор на 200 Вт (850 Ом), допустимая подводимая мощность ограничена 500 ваттами.

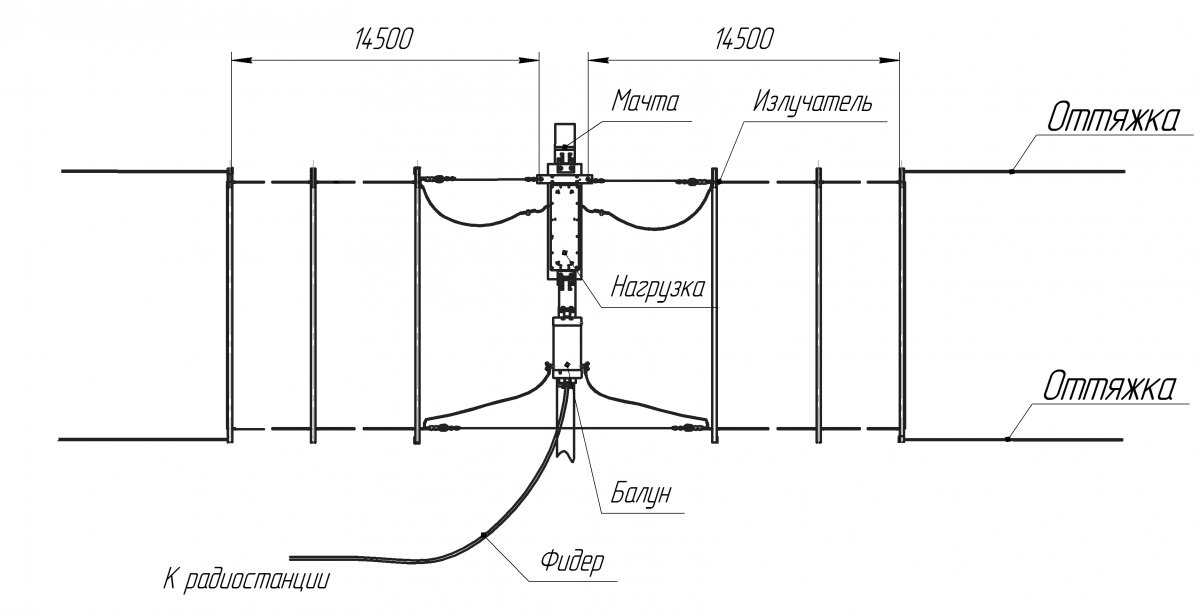

Схема антенны T2-FD-500

Антенны коротковолновые T2-FD-5002-30 МГц T2-FD(L)-500 4-30 МГц — изображение 1

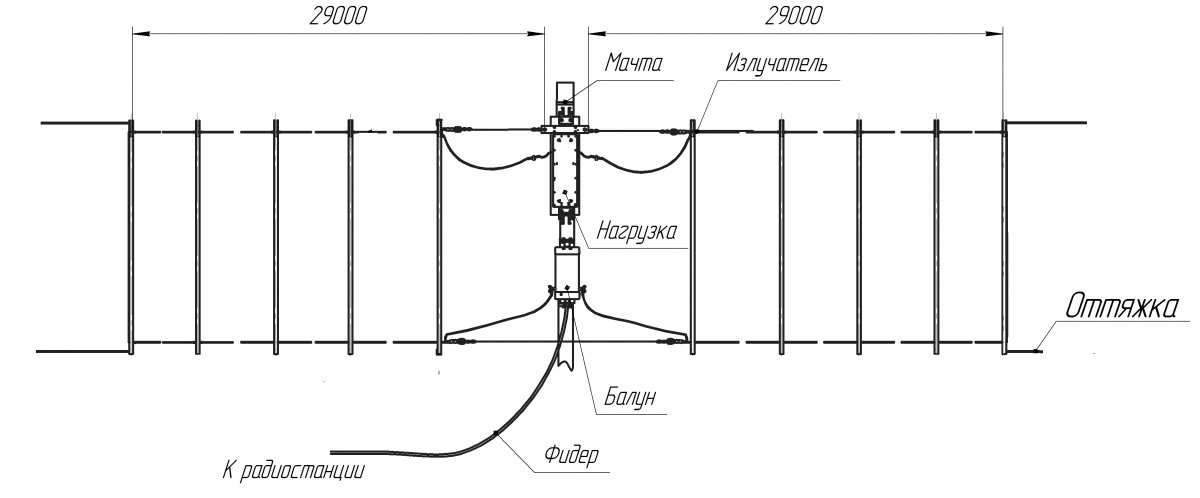

Схема антенны T2-FD(L)-500

Антенны коротковолновые T2-FD-5002-30 МГц T2-FD(L)-500 4-30 МГц — изображение 2

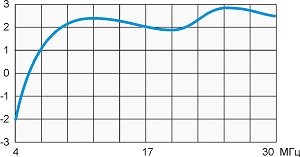

Типовой график усиления антенны T2-FD-500

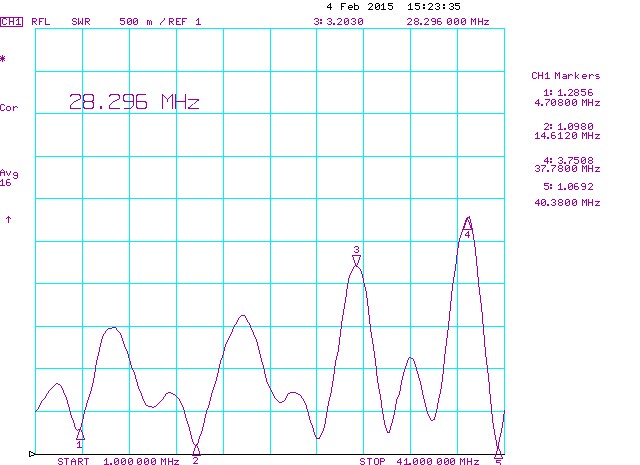

Типовой график КСВ антенны T2-FD(L)-500

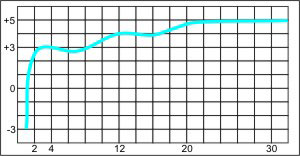

Типовой график усиления антенны T2-FD(L)-500

Антенны коротковолновые T2-FD-5002-30 МГц T2-FD(L)-500 4-30 МГц — изображение 3

Антенны коротковолновые T2-FD-5002-30 МГц T2-FD(L)-500 4-30 МГц — изображение 4

Антенны коротковолновые T2-FD-5002-30 МГц T2-FD(L)-500 4-30 МГц — изображение 5

Рабочий диапазон частот, МГц: 4-30 / 2-30
КСВ, не хуже: 2.5 / 2.5
Усиление, dBi: от -3 до +3 / от -3 до +3
Поляризация: горизонтальная
Импеданс, Ом: 50 / 50
Допустимая мощность*, Вт: 500 / 500
Грозозащита: есть / есть
Габариты, м: 29 / 58
Материал излучателей: Сталь / Сталь
Материал и цвет РПУ балуна: Белый стеклопластик / Белый стеклопластик
Разъем: SO-239 / SO-239
