Антенны дипольные D1 UHF, D2 UHF, D4 UHF, D8 UHF 400-490 МГц

★★★★★

4.8(8 отзывов)

Рабочий диапазон частот, МГц: 400-490
КСВ, не хуже: 1,5
Усиление OMNI, dBi: 2.15 / 5.15 / 8.15 / 11.15
OFFSET, dBi: 5.15 / 8.15 / 11.15 / 14.15
Сектор излучения в вертикальной плоскости по уровню -3dB: 70° / 37° / 18° / 9°
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 200 / 400 / 400 / 400
Масса, кг: 1,6 / 3,5 / 7,3 / 14,8
Высота в сборе, м: 0,3 / 0,8-1,0 / 1,7-2,3 / 3,5-5,0

Цена по запросу

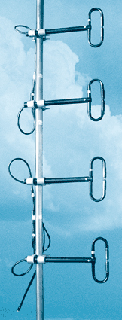

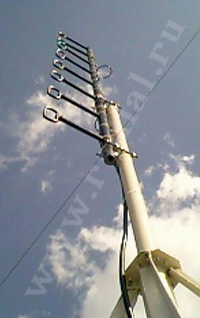

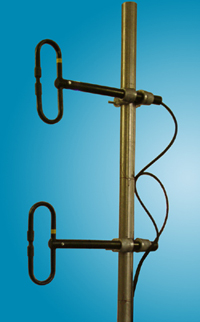

Антенна D1 UHF представляет собой петлевой вибратор Пистолькорса. Его приоритеты: широкая рабочая полоса и практически круговая диаграмма направленности. Сварная конструкция диполя исключает возникновение интермодуляции. Изменяя расстояние от активного элемента до мачты, можно в небольших пределах корректировать его диаграмму направленности. Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны. Антенна имеет надежное полимерное покрытие, защищающее от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надежную грозозащиту. Антенны D2, D4 и D8 UHF построены по принципу параллельного сложения мощностей коллинеарно расположенных 2-х, 4-х или 8-ми активных петлевых вибраторов.

График КСВ антенны D1 UHF

График КСВ антенны D2 UHF

График КСВ антенны D4 UHF

График КСВ антенны D8 UHF

Диаграмма антенны D1 UHF в H-плоскости, OMNI (1/2λ)

Антенны дипольные D1 UHF, D2 UHF, D4 UHF, D8 UHF 400-490 МГц — изображение 1

Диаграмма антенны D1 UHF в H-плоскости, OFFSET(1/4λ)

Антенны дипольные D1 UHF, D2 UHF, D4 UHF, D8 UHF 400-490 МГц — изображение 2

Диаграмма антенны D1 UHF в H-плоскости, OFFSET (1/8λ)

Антенны дипольные D1 UHF, D2 UHF, D4 UHF, D8 UHF 400-490 МГц — изображение 3

Рабочий диапазон частот, МГц: 400-490
КСВ, не хуже: 1,5
Усиление OMNI, dBi: 2.15 / 5.15 / 8.15 / 11.15
OFFSET, dBi: 5.15 / 8.15 / 11.15 / 14.15
Сектор излучения в вертикальной плоскости по уровню -3dB: 70° / 37° / 18° / 9°
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 200 / 400 / 400 / 400
Масса, кг: 1,6 / 3,5 / 7,3 / 14,8
Высота в сборе, м: 0,3 / 0,8-1,0 / 1,7-2,3 / 3,5-5,0
Материал антенны: АД-31
Диаметр мачты, мм: 38-65
Допустимая скорость ветра, м/с: 55
Площадь ветрового сопротивления, м2: 0,028 / 0,056 / 0,112 / 0,225
Нагрузка при боковом ветре 45 м/с, Н: 32 / 64 / 128 / 256
Допустимая скорость ветра при обледенении (слой льда 12 мм), м/с: 28
Диапазон рабочих температур, °С: от -50 до +50
Разъем: N-мама
