Радиолюбительская КВ антенна CITY-Windom 80-40-20-17-12-10 метров (CW80100)

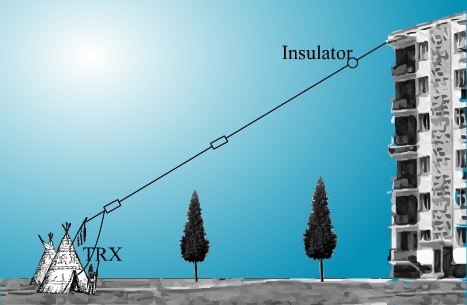

Обычной проблемой современных городских радиолюбителей, жителей многоэтажек, является установка антенны на крыше. Поэтому всем понятно желание иметь многодиапазонную «веревку», которая не требует множества точек крепления, как, например, «треугольник». Но даже простая антенна W3DZZ или Windom все же требует минимум 2 точки крепления – на своем и соседнем доме. При этом фидер, идущий в окно радиолюбителя не всегда удается пустить под нужным углом, близким к 90 градусам, если радиолюбитель живет на верхнем этаже. Тогда остается антенна Long Wire. Но и тут не оптимально-антенна требует тюнера и хорошего заземления. При переходе с диапазона на диапазон придется всегда перестраивать согласующий тюнер.

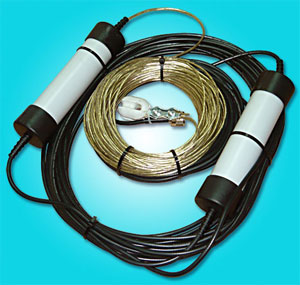

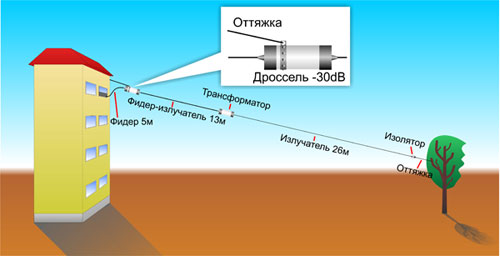

Задумавшись над этими проблемами, я решил разработать Windom, который будет свободен от указанных недостатков. Новая антенна отличается тем,что фидер и излучающее полотно образует одно целое. Запорный дроссель развязывает излучатель от фидера на 30 дБ, а трансформатор 1:6 согласует 300-т омные резонансы на диапазонах 80/40/20/17/12/10 метров в стандартные 50 Ом.
Если в ваших условиях для подключения антенны к трансиверу требуется длина кабеля более штатных 5 метров, то вы можете его смело удлинять сколько нужно. Ведь после дросселя мы имеем уже согласованный 50-омный тракт.

«Ложку дегтя» здесь подбросил диапазон 21 МГц, упорно нежелающий работать вместе с остальными. Кое-какие маневры в запуске этого диапазона сводят на «нет» диапазон 40 метров.

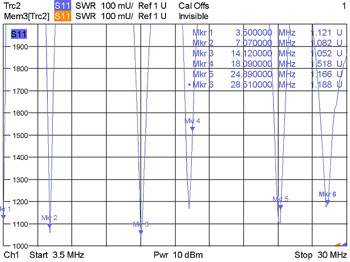

График КСВ City-Windom(CW80100)

Антенна прекрасно зарекомендовала себя в работе. При выходной мощности 100 ватт на 80 м диапазоне вечером Европа рапортует 59, днем в радиусе 200 км связь проводится как на УКВ. Также был замечен пониженный уровень шума этой антенны в режиме приема, видимо из-за короткозамкнутого согласующего трансформатора.

Следует отметить и хорошую работу антенны в WARC диапазонах. Открывающийся весной диапазон 17 метров уже в феврале порадовал обилием экзотических станций из ZL и YB.

Проверка в полевых условиях при подвесе верхней точки на дереве высотой 15 метров тоже показала отличные результаты. Особенно запомнилось QSO с ZD7 с рапортом 55.

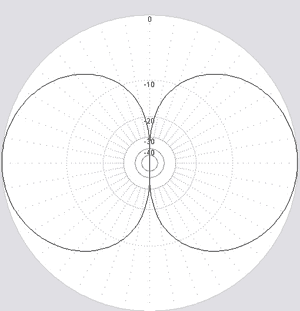

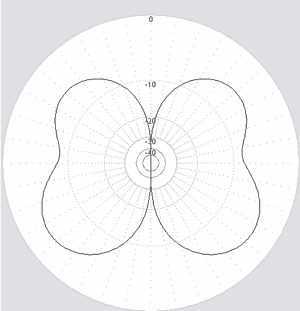

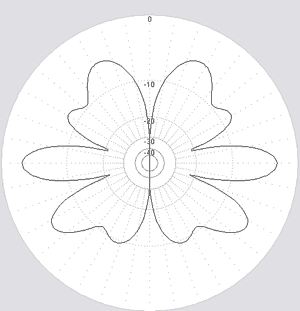

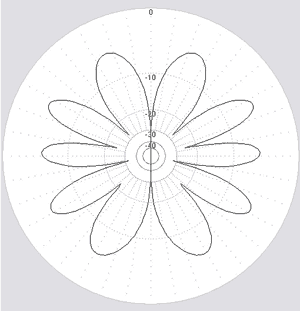

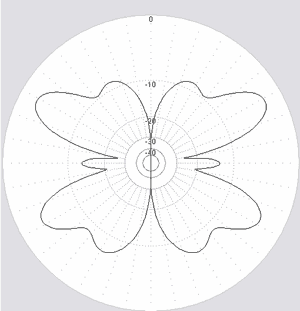

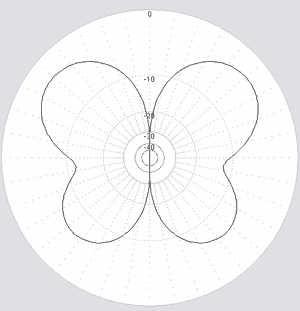

Диаграммы направленности антенны CW80100 в горизонтальной плоскости

Преимущества:

• запитка с одного конца антенны
• 6 диапазонов сразу в одном 50-ти омном разъеме
• не требуется тюнер
• не требуется «земля»
• всего один линейный «провод»
• низкая цена
• низкий КСВ
• 100 Вт (CITY-Windom) и 1000 Вт(CITY-Windom CW80.1000) пиковой мощности
• малый вес
• простая установка
• полноразмерная конструкция
• Высокое усиление на верхних диапазонах
