Антенны дипольные D1 AVIA, D2 AVIA, D4 AVIA, D8 AVIA 118-136 МГц

Антенны дипольные D1 AVIA, D2 AVIA, D4 AVIA, D8 AVIA 118-136 МГц

★★★★★

4.9(41 отзыв)

Рабочий диапазон частот, МГц: 118-136
КСВ, не хуже: 1,5
Усиление OMNI, dBi: 2.15 / 5.15 / 8.15 / 11.15
OFFSET, dBi: 5.15 / 8.15 / 11.15 / 14.15
Сектор излучения в вертикальной плоскости по уровню -3dB: 70° / 34° / 18° / 9°
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 100 / 200 / 400 / 400
Масса, кг: 2.6 / 6,5 / 13 / 28
Высота в сборе, м: 1.1 / 2.5 / 5.3 / 14.5

Цена по запросу

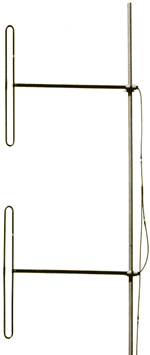

Антенна D1 AVIA представляет собой петлевой вибратор Пистолькорса. Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны. Изменяя расстояние от излучающего элемента до мачты, можно в небольших пределах корректировать его диаграмму направленности. Антенна имеет надежное полимерное покрытие, защищающее от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надежную грозозащиту.
Бытует укрепившееся мнение среди радиоспециалистов, что петлевые (замкнутые) антенны куда более защищеннее от помех, чем остальные. Поэтому для авиационных узлов связи мы предлагаем такой вариант широкополосной антенны. Также на них легко собрать антенную решетку с повышенным усиленим (D2, D4, D8 AVIA), тем самым увеличить радиус действия радиостанции.

Диаграмма антенны D1 AVIA в Н-плоскости, OMNI (1/2λ)

Антенны дипольные D1 AVIA, D2 AVIA, D4 AVIA, D8 AVIA 118-136 МГц — изображение 1

Диаграмма антенны D1 AVIA в Н-плоскости, OFFSET (1/4λ)

Антенны дипольные D1 AVIA, D2 AVIA, D4 AVIA, D8 AVIA 118-136 МГц — изображение 2

Диаграмма антенны D1 AVIA в Н-плоскости, OFFSET (1/8λ)

Антенны дипольные D1 AVIA, D2 AVIA, D4 AVIA, D8 AVIA 118-136 МГц — изображение 3

Рабочий диапазон частот, МГц: 118-136
КСВ, не хуже: 1,5
Усиление OMNI, dBi: 2.15 / 5.15 / 8.15 / 11.15
OFFSET, dBi: 5.15 / 8.15 / 11.15 / 14.15
Сектор излучения в вертикальной плоскости по уровню -3dB: 70° / 34° / 18° / 9°
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 100 / 200 / 400 / 400
Масса, кг: 2.6 / 6,5 / 13 / 28
Высота в сборе, м: 1.1 / 2.5 / 5.3 / 14.5
Материал антенны: АД-31
Диаметр мачты, мм: 38-65
Допустимая скорость ветра, м/с: 45
Площадь ветрового сопротивления, м2: 0.16 / 0.28 / 0.55 / 1.23
Нагрузка при боковом ветре 45 м/с, Н: 98 / 199 / 400 / 803
Допустимая скорость ветра при обледенении (слой льда 12 мм), м/с: 28
Диапазон рабочих температур, °С: от -50 до +50
Разъем: N-мама
Габариты упаковки, мм: 70х150х1070 / 100х300х1150 / 160х350х1150
Вес упаковки, кг: 2,96 / 6,7 / 13,5
