Антенны дипольные D1 VHF, D2 VHF, D4 VHF, D8 VHF 136-174 МГц

★★★★★

4.9(39 отзывов)

Рабочий диапазон частот, МГц: 136-174
КСВ, не хуже: 1,5
Усиление OMNI, dBi: 2.15 / 5.15 / 8.15 / 11.15
OFFSET, dBi: 5.15 / 8.15 / 11.15 / 14.15
Сектор излучения в вертикальной плоскости по уровню -3dB: 70° / 37° / 18° / 9°
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 400 / 400 / 400 / 400(800 под заказ)
Масса, кг: 2,3 / 5,2 / 10,4 / 21,5
Высота в сборе, м: 0,85 / 2,4-2,85 / 5,5-6,8 / 11,7-14,7

Цена по запросу

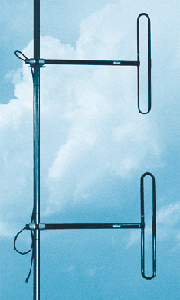

Антенна D1 VHF представляет собой петлевой вибратор Пистолькорса. Основные его достоинства — широкая полоса и относительно низкая чувствительность к помехам промышленного происхождения. Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны, а сварной диполь исключает возникновение интермодуляции. Изменяя расстояние от излучающего элемента до мачты, можно в небольших пределах корректировать его диаграмму направленности. Антенна имеет надежное полимерное покрытие, защищающее от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надежную грозозащиту. Антенны D2, D4, D8 VHF построены по принципу параллельного сложения мощностей коллинеарно расположенных 2-х, 4-х и 8-ми активных петлевых вибраторов, что обеспечивает сохранение широкой рабочей полосы во всем диапазоне. Эти антенны комплектуется сумматорами TK-52V, TK-54V и TK-52VL и крепежом для установки.
Антенны D1 и D2 имеют акт освидетельствования

График КСВ антенны D1 VHF

Антенны дипольные D1 VHF, D2 VHF, D4 VHF, D8 VHF 136-174 МГц — изображение 1

График КСВ антенны D2 VHF

Антенны дипольные D1 VHF, D2 VHF, D4 VHF, D8 VHF 136-174 МГц — изображение 2

График КСВ антенны D4 VHF

Антенны дипольные D1 VHF, D2 VHF, D4 VHF, D8 VHF 136-174 МГц — изображение 3

График КСВ антенны D8 VHF

Антенны дипольные D1 VHF, D2 VHF, D4 VHF, D8 VHF 136-174 МГц — изображение 4

Диаграмма антенны D1 VHF в Н-плоскости, OMNI (1/2λ)

Антенны дипольные D1 VHF, D2 VHF, D4 VHF, D8 VHF 136-174 МГц — изображение 5

Диаграмма антенны D1 VHF в Н-плоскости, OFFSET (1/4λ)

Антенны дипольные D1 VHF, D2 VHF, D4 VHF, D8 VHF 136-174 МГц — изображение 6

Диаграмма антенны D1 VHF в Н-плоскости, OFFSET (1/8λ)

Антенны дипольные D1 VHF, D2 VHF, D4 VHF, D8 VHF 136-174 МГц — изображение 7

Антенны дипольные D1 VHF, D2 VHF, D4 VHF, D8 VHF 136-174 МГц — изображение 8

Измеренная диаграмма направленности d2_vhf_e_pl Антенны дипольные D1 VHF, D2 VHF, D4 VHF, D8 VHF 136-174 МГц — изображение 9

Измеренная диаграмма направленности d2_vhf_h_pl Антенны дипольные D1 VHF, D2 VHF, D4 VHF, D8 VHF 136-174 МГц — изображение 10

Измеренная диаграмма направленности d4_vhf_e_pl

Рабочий диапазон частот, МГц: 136-174
КСВ, не хуже: 1,5
Усиление OMNI, dBi: 2.15 / 5.15 / 8.15 / 11.15
OFFSET, dBi: 5.15 / 8.15 / 11.15 / 14.15
Сектор излучения в вертикальной плоскости по уровню -3dB: 70° / 37° / 18° / 9°
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 400 / 400 / 400 / 400(800 под заказ)
Масса, кг: 2,3 / 5,2 / 10,4 / 21,5
Высота в сборе, м: 0,85 / 2,4-2,85 / 5,5-6,8 / 11,7-14,7
Материал антенны: АД-31
Диаметр мачты, мм: 38-65
Допустимая скорость ветра, м/с: 45
Площадь ветрового сопротивления, м2: 0,07 / 0,14 / 0,29 / 0,6
Нагрузка при боковом ветре 45 м/с, Н: 80 / 165 / 335 / 675
Допустимая скорость ветра при обледенении (слой льда 12 мм), м/с: 28
Диапазон рабочих температур, °С: от -50 до +50
Разъем: N-мама
Габариты упаковки, мм: 80х250х1000 / 150х250х1000 / 300х250х1000 / 300х250х1000 (2 места)
Вес упаковки, кг: 2,7 / 6,1 / 12,1 / 12,750+12,0
