Антенны дипольные D2 FM(L), D2 FM(H), D2 FM(L)-1, D2 FM(H)-1 88-108 МГц

Антенны дипольные D2 FM(L), D2 FM(H), D2 FM(L)-1, D2 FM(H)-1 88-108 МГц

★★★★★

4.5(28 отзывов)

Рабочий диапазон частот, МГц: 88-100 / 100-108 / 88-100 / 100-108
КСВ, не хуже: 1.5
Усиление OMNI, dBi: 5.15 / 5.15 / 5.15 / 5.15
OFFSET, dBi: 8.15 / 8.15 / 8.15 / 8.15
Сектор излучения в вертикальной плоскости по уровню -3dB: 37° / 37° / 37° / 37°
Входное сопротивление, Ом: 50 / 50 / 50 / 50
Допустимая мощность, Вт: 500 / 500 / 1000 / 1000
Масса, кг: 8 / 7,2 / 12 / 11
Высота в сборе, м: 4 / 4 / 4 / 4

Цена по запросу

D2 FM - это четыре вида антенных решеток на основе 2-х полуволновых диполей серии 'D1-FM' . Объединение двух диполей кабельным сумматором TK-52FM позволяет использовать антенну для работы на мощностях менее 500 Вт. Модели D2 FM-1 имеют в своем составе сумматоры на жестких линиях SV-2FM, что позволяет, например, подключить передатчик до 1 кВт или подключить несколько маломощных (100-250 Вт) передатчиков на разных частотах в FM диапазоне.
Антенны этой серии позволяют получать самые разнообразные диаграммы направленности в горизонтальной плоскости.
Например, квазикруговая диаграмма при закреплении антенны за концевик траверы - положение OMNI.

Антенны дипольные D2 FM(L), D2 FM(H), D2 FM(L)-1, D2 FM(H)-1 88-108 МГц — изображение 1

Закрепив диполи за середину траверсы можно получить эллиптическую диаграмму (OFFSET)

Антенны дипольные D2 FM(L), D2 FM(H), D2 FM(L)-1, D2 FM(H)-1 88-108 МГц — изображение 2

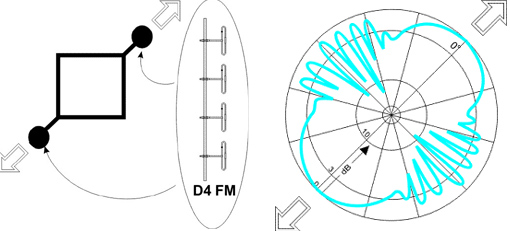

Размещая на разных сторонах башни РТПЦ (со стороной 4 м и больше) можно получить примерно такую диаграмму направленности.

Антенны дипольные D2 FM(L), D2 FM(H), D2 FM(L)-1, D2 FM(H)-1 88-108 МГц — изображение 3

Рабочий диапазон частот, МГц: 88-100 / 100-108 / 88-100 / 100-108
КСВ, не хуже: 1.5
Усиление OMNI, dBi: 5.15 / 5.15 / 5.15 / 5.15
OFFSET, dBi: 8.15 / 8.15 / 8.15 / 8.15
Сектор излучения в вертикальной плоскости по уровню -3dB: 37° / 37° / 37° / 37°
Входное сопротивление, Ом: 50 / 50 / 50 / 50
Допустимая мощность, Вт: 500 / 500 / 1000 / 1000
Масса, кг: 8 / 7,2 / 12 / 11
Высота в сборе, м: 4 / 4 / 4 / 4
Материал антенны: АД-31
Диаметр мачты, мм: 38-65 / 38-65 / 38-65 / 38-65
Допустимая скорость ветра, м/с: 42 / 42 / 42 / 42
Площадь ветрового сопротивления, м2: 0.2 / 0.2 / 0.2 / 0.2
Допустимая скорость ветра при обледенении (слой льда 12 мм), м/с: 28 / 28 / 28 / 28
Диапазон рабочих температур, °С: от -50 до +50
Разъем: N-мама / N-мама / 7/16 DIN / 7/16 DIN
Крепеж диполей к трубостойке: СР-65-2
Габариты упаковки, мм: 1540х190х160 / 1530х200х140 / 110х470х1700 250х250х250 / 110х470х1700 250х250х250
Вес упаковки, кг: 8,42 / 7,75 / 12.5+1.5 / 12+1.5
