Антенны дипольные D4 FM (L), D4 FM (H), D4 FM (L)-2, D4 FM (H)-2 88-108 МГц

Антенны дипольные D4 FM (L), D4 FM (H), D4 FM (L)-2, D4 FM (H)-2 88-108 МГц

★★★★★

4.6(56 отзывов)

Рабочий диапазон частот, МГц: 88-100 / 100-108 / 88-100 / 100-108
КСВ, не хуже: 1.5
Усиление OMNI, dBi: 8.15 / 8.15 / 8.15 / 8.15
OFFSET, dBi: 11.15 / 11.15 / 11.15 / 11.15
Сектор излучения в вертикальной плоскости по уровню -3dB: 18° / 18° / 18° / 18°
Входное сопротивление, Ом: 50 / 50 / 50 / 50
Допустимая мощность, Вт: 500 / 500 / 2000 / 2000
Масса, кг: 16 / 14,1 / 21.5 / 20
Высота в сборе, м: 8.25 / 8.25 / 8.25 / 8.25

Цена по запросу

D4 FM - антенная решетка на основе 4-х полуволновых диполей серии 'D' . Объединение диполей кабельным сумматором TK-54FM позволяет использовать антенну для работы на мощностях менее 500 Вт. Модели D4 FM-2 имеют в своем составе сумматоры на жестких линиях SV-4FM, что позволяет, например, подключить несколько передатчиков по 1 кВт на разных частотах в FM диапазоне.
Антенны этой серии позволяют получать самые разнообразные диаграммы направленности в горизонтальной плоскости.
Например, квазикруговая диаграмма при закреплении антенны за концевик траверы - положение OMNI.

Антенны дипольные D4 FM (L), D4 FM (H), D4 FM (L)-2, D4 FM (H)-2 88-108 МГц — изображение 1

Закрепив диполи за середину траверсы можно получить эллиптическую диаграмму (OFFSET)

Антенны дипольные D4 FM (L), D4 FM (H), D4 FM (L)-2, D4 FM (H)-2 88-108 МГц — изображение 2

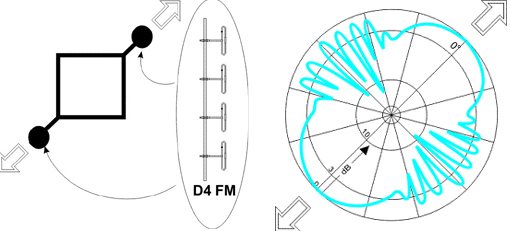

Размещая на разных сторонах башни РТПЦ (со стороной 4 м и больше) можно получить примерно такую диаграмму направленности.

Антенны дипольные D4 FM (L), D4 FM (H), D4 FM (L)-2, D4 FM (H)-2 88-108 МГц — изображение 3

Практическое применение

Диаграмма направленности в вертикальной плоскости антенн D4 FM.
График КСВ антенны D4 FM(L)
График КСВ антенны D4 FM(H)

Антенны дипольные D4 FM (L), D4 FM (H), D4 FM (L)-2, D4 FM (H)-2 88-108 МГц — изображение 4

Антенны дипольные D4 FM (L), D4 FM (H), D4 FM (L)-2, D4 FM (H)-2 88-108 МГц — изображение 5

Антенны дипольные D4 FM (L), D4 FM (H), D4 FM (L)-2, D4 FM (H)-2 88-108 МГц — изображение 6

Рабочий диапазон частот, МГц: 88-100 / 100-108 / 88-100 / 100-108
КСВ, не хуже: 1.5
Усиление OMNI, dBi: 8.15 / 8.15 / 8.15 / 8.15
OFFSET, dBi: 11.15 / 11.15 / 11.15 / 11.15
Сектор излучения в вертикальной плоскости по уровню -3dB: 18° / 18° / 18° / 18°
Входное сопротивление, Ом: 50 / 50 / 50 / 50
Допустимая мощность, Вт: 500 / 500 / 2000 / 2000
Масса, кг: 16 / 14,1 / 21.5 / 20
Высота в сборе, м: 8.25 / 8.25 / 8.25 / 8.25
Материал антенны: АД-31
Диаметр мачты, мм: 38-65 / 38-65 / 38-65 / 38-65
Допустимая скорость ветра, м/с: 42 / 42 / 42 / 42
Площадь ветрового сопротивления, м2: 0.41 / 0.4 / 0.41 / 0.4
Нагрузка при боковом ветре 45 м/с, Н: 465 / 465 / 465 / 465
Допустимая скорость ветра при обледенении (слой льда 12 мм), м/с: 28 / 28 / 28 / 28
Диапазон рабочих температур, °С: от -50 до +50
Разъем: N-мама / N-мама / 7/16 -мама / 7/16-мама
Крепеж диполей к трубостойке: СР-65-2
Габариты упаковки, мм: 1550х280х205 / 1550х210х190 / 1640х300х255250х250х250 / 1640х300х255250х250х250
Вес упаковки, кг: 16.8 / 15 / 22.2+1 / 21+1
